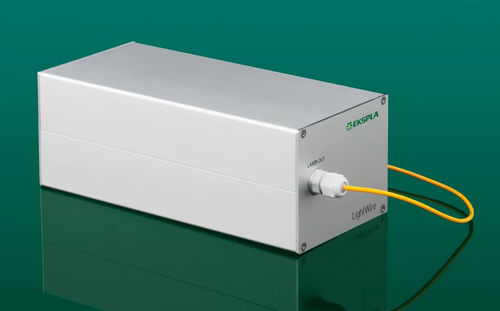

Femtosekunden-Lasermodul LightWire FFS

PikosekundenFaserNahinfrarot

Die LightWire FFS-Serie sind kompakte Faser-Sämaschinen, die für Femtosekundenlaser entwickelt wurden und sich für die Aussaat von CPA-Systemen auf Basis von Nd:YAG, Yb:YAG, Yb:KGW und Yb:CALGO eignen. Diese Faserlaser bieten einen schlüsselfertigen Betrieb, ein monolithisches Design und erfordern keine Wartung, was sie ideal für industrielle Umgebungen und multidisziplinäre Forschungslabore macht. Die Serie umfasst Modelle mit Femtosekunden- und Pikosekundendauer, die Flexibilität für verschiedene Anwendungen bieten.

Merkmale

• Pulsenergie > 250 nJ bei Wiederholrate < 200 kHz (für FFS200CHI)
• Komprimierte oder gechirpte Breitbandimpulse
• Impulse komprimierbar bis < 200 fs (für FFS100CHI) und < 250 fs (für FFS200CHI)
• Pulsdauer < 140 fs (für FFS200)
• PLL-Option
• Andere Wellenlängen auf Anfrage erhältlich

Anwendungen

• Aussaat von Femtosekunden-CPA-Systemen
• Ultraschnelle Spektroskopie
• Terahertz-Spektroskopie im Zeitbereich

Beschreibung
Die LightWire FFS-Serie ist für Forscher und OEM-Integratoren konzipiert, die kompakte, praktische und wartungsfreie Quellen mit bandbreitenbegrenzten Pikosekundenimpulsen, breitbandigen Impulsen, die auf <200 fs komprimierbar sind, oder Femtosekundenimpulsen unter 140 fs benötigen. Die weit einstellbare Pulswiederholrate (25 kHz – 50 MHz) macht diese Laser geeignet für nichtlineare Mikroskopie, zeitaufgelöste Spektroskopie, Terahertz-Spektroskopie und ultraschnelle Metrologieanwendungen. Die FFS-Laser sind mit Femtosekunden-Pulsdauer direkt aus der Faser oder mit gechirpten Impulsen erhältlich. Eine breite spektrale Bandbreite (bis zu 15 nm) ermöglicht die Verstärkung von Impulsen mit <200 fs komprimierter Dauer. Das Modell FFS200CHI verfügt über ein anpassbares Chirp-Profil, um das Kompressordesign des CPA-Systems anzupassen.

Spezifikationen

• Zentrale Wellenlänge: 1030 ± 1 nm (FFS100CHI, FFS200CHI), 1064 nm (FFS200)
• Typische spektrale Bandbreite (bei FWHM): bis zu 15 nm (FFS100CHI, FFS200CHI), > 20 nm (FFS200)
• Pulsdauer: Bis zu 30 ps, komprimierbar bis < 200 fs (FFS100CHI); > 50 ps, komprimierbar bis < 250 fs (FFS200CHI); < 140 fs (FFS200)
• Chirp-Profil: linear, kundenspezifisch (FFS100CHI, FFS200CHI); NA (FFS200)
• Pulswiederholrate mit Pulspicker: 25 kHz – 50 MHz (FFS100CHI, FFS200); 100 kHz – 50 MHz (FFS200CHI)
• Ausgangsleistung (ohne/mit Pulspicker): > 50 mW / > 25 mW (FFS100CHI); > 200 mW bei 50 MHz, > 100 mW bei 1 MHz, > 25 mW bei 100 kHz (FFS200CHI); > 200 mW / > 100 mW (FFS200)
• Pulsenergie (ohne/mit Pulspicker): > 1 nJ / > 0.5 nJ (FFS100CHI); > 250 nJ bei Wiederholraten < 200 kHz (FFS200CHI); > 5 nJ / > 2.5 nJ (FFS200)
• Polarisation: linear, > 100:1 Auslöschung (FFS100CHI, FFS200CHI); linear, > 10:1 Auslöschung (FFS200)
• Optischer Ausgang: FC/APC-Stecker oder Kollimator mit Montageflansch (FFS100CHI); Kollimator & Isolator-Knoten (FFS200CHI); FC/PC-Stecker oder kollimierter Strahl (FFS200)
• Ausgangsfaserlänge: bis zu 5 m (FFS100CHI), bis zu 3 m (FFS200CHI), bis zu 2 m (FFS200)
• Strahldurchmesser: 0.9 ± 0.1 mm (alle Modelle)
• Strahlhöhe: 38 mm (FFS200CHI), NA (andere)
• Strahlqualität: M² < 1.1 (FFS100CHI, FFS200CHI), M² < 1.5 (FFS200)
• Pulszugüberwachung: Photodiodenausgang für Oszillatorzug, TTL-Synchronimpuls für Laserausgang (wenn Pulspicker enthalten)
• Abmessungen des Kollimators (D × L): Ø33 × 11.76 mm (alle Modelle)
• Steuerungsschnittstelle: CAN (USB, RS232, LAN optional)
• Raumtemperatur: 10–30 °C
• Relative Luftfeuchtigkeit: nicht kondensierend
• Stromversorgung: 100–240 V, 50–60 Hz AC
• Leistungsaufnahme: maximal 230 W (typisch 60 W)

Bestellinformationen

• Bestellinformationen und Konfigurationsoptionen sind in der Produktdokumentation und den Bestellbildern verfügbar.

Eigenschaften / Technische Spezifikationen

• Pulsenergie: bis zu > 250 nJ bei < 200 kHz (FFS200CHI)
• Pulsdauer: komprimierbar bis < 200 fs (FFS100CHI), < 250 fs (FFS200CHI), < 140 fs (FFS200)
• Zentrale Wellenlänge: 1030 ± 1 nm (FFS100CHI, FFS200CHI), 1064 nm (FFS200)
• Spektrale Bandbreite: bis zu 15 nm (FFS100CHI, FFS200CHI), > 20 nm (FFS200)
• Pulswiederholrate: 25 kHz – 50 MHz (FFS100CHI, FFS200), 100 kHz – 50 MHz (FFS200CHI)
• Ausgangsleistung: bis zu > 200 mW
• Polarisation: linear, hohes Auslöschungsverhältnis
• Strahldurchmesser: 0.9 ± 0.1 mm
• Steuerungsschnittstelle: CAN, USB, RS232, LAN (optional)
• Betriebstemperatur: 10–30 °C
• Stromversorgung: 100–240 V, 50–60 Hz AC
• Leistungsaufnahme: bis zu 230 W
