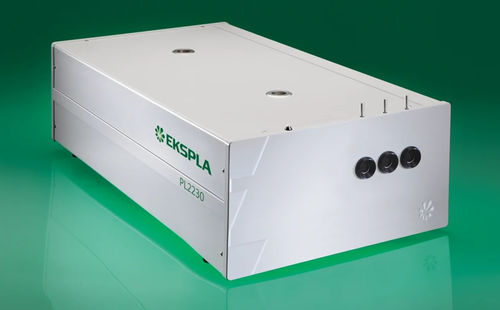

Pikosekunden-Lasersystem PL2230

Pumpfür SpektroskopieNd:YAG

Die PL2230-Serie sind diodengepumpte, luftgekühlte, modengekoppelte Pikosekunden-Nd:YAG-Laser, die hochenergetische Pikosekundenpulse bis zu 40 mJ bei einer Wiederholrate von 100 Hz liefern. Diese Laser bieten eine präzise Steuerung der Pulsenergie, eine ausgezeichnete Kurzzeit- und Langzeitstabilität und sind für anspruchsvolle wissenschaftliche Anwendungen geeignet. Merkmale

• Diodengepumpter Leistungsverstärker mit bis zu 40 mJ pro Puls bei 1064 nm
• Verbesserung des Strahlprofils durch fortschrittliches Strahlformungssystem
• Hermetisch abgedichteter DPSS-Masteroszillator
• Diodengepumpter Regenerativverstärker
• Luftgekühlt
• <30 ps Pulsdauer
• Exzellente Pulsdauerstabilität
• Bis zu 100 Hz Wiederholrate
• Streak-Kamera-Triggerpuls mit <10 ps Jitter
• Exzellente Strahlrichtungsstabilität
• Thermostabilisierte Generatoroptionen für zweite, dritte oder vierte Harmonische
• PC-Steuerung
• Fernsteuerung über Tastatur

Anwendungen

• Zeitaufgelöste Fluoreszenz (einschließlich Streifenkameramessungen)
• SFG/SHG-Spektroskopie
• Nichtlineare Spektroskopie
• Laser-induzierte Zerfallsspektroskopie
• OPG-Pumpen
• Ferngesteuertes Laser-Sensing
• Satelliten-Entfernungsmessung
• Andere spektroskopische und nichtlineare optische Anwendungen

Beschreibung Das Herzstück des PL2230-Systems ist ein diodengepumpter Festkörper-Masteroszillator (DPSS) in einem versiegelten monolithischen Block, der Pulsfolgen mit hoher Wiederholrate (90 MHz) und niedriger Einzelpulsenergie erzeugt. Diodengepumpte Verstärker verstärken die Pulsenergie auf bis zu 40 mJ. Der regenerative Verstärker mit hoher Verstärkung erreicht einen Verstärkungsfaktor von nahezu 10⁶, gefolgt von einem Multipass-Leistungsverstärker, der für eine effiziente Energieextraktion und die Beibehaltung eines nahezu gaußförmigen Strahlprofils optimiert ist. Die Ausgangspulsenergie kann in ~1%-Schritten eingestellt werden, mit einer Puls-zu-Puls-Energiestabilität unter 0,5% rms bei 1064 nm. Die winkelabgestimmten KD*P- und KDP-Kristalle in thermostabilisierten Öfen ermöglichen die Erzeugung der zweiten, dritten und vierten Harmonischen, wobei die Separatoren für die Harmonischen eine hohe spektrale Reinheit an den verschiedenen Ausgängen gewährleisten. Eingebaute Energiemonitore ermöglichen eine kontinuierliche Überwachung der Ausgangspulsenergie, die über eine Ferntastatur oder einen PC angezeigt werden kann. Der Laser bietet Triggerpulse für die Gerätesynchronisation mit einer einstellbaren Vorlaufzeit von bis zu 500 ns (vom Benutzer in ~0,25 ns-Schritten einstellbar) und einer Pretrigger-Funktion von bis zu 1000 μs. Das System kann über USB (VCP, ASCII-Befehle), RS232 (ASCII-Befehle), LAN (REST API), WLAN (REST API) oder ein Fernbedienungspad mit beleuchtetem Display gesteuert werden. Kommunikationsschnittstellen

• USB: virtueller serieller Anschluss, ASCII-Befehle
• RS232: ASCII-Befehle
• LAN: REST API
• WLAN: REST API

Optionen

• -P20: 20 ps ±10% Ausgangsimpulsdauer, ~30% niedrigere Impulsenergien im Vergleich zur 29 ps-Version
• -P80: 80 ps ±10% Ausgangsimpulsdauer, gleiche Impulsenergie wie die 29 ps-Version
• -P10: 10±2 ps Impulsdauer, ~50% niedrigere Impulsenergien im Vergleich zur 29 ps-Version (nur PL2230A-100)
• -PLL: Ermöglicht die Kopplung des Master-Oszillator-Pulszugs an einen externen HF-Generator für eine präzise externe Triggerung mit geringem Jitter
• PL2231A-50 HE: 50 Hz Wiederholrate, ~30% höhere Pulsenergie im Vergleich zum Laser ohne Depolarisationskompensation, 29±5 ps Pulsdauer
• PL2231A-10: 10 Hz Wiederholrate, ~2x höhere Pulsenergie im Vergleich zur 50 Hz-Version, 29±5 ps Pulsdauer

Leistung und Zeichnungen

• Typisches Nahfeld-Ausgangsstrahlprofil und Laserkopfabmessungen verfügbar

Kenndaten / Technische Daten

• Pulsenergie (bei 1064 nm): bis zu 40 mJ (PL2231A-50), 30 mJ (PL2231-50), 6 mJ (PL2230A-100), 3 mJ (PL2230-100)
• Pulsenergie (bei 532 nm): bis zu 18 mJ (PL2231A-50), 13 mJ (PL2231-50), 3 mJ (PL2230A-100), 1.3 mJ (PL2230-100)
• Pulsenergie (bei 355 nm): bis zu 13 mJ (PL2231A-50), 9 mJ (PL2231-50), 2 mJ (PL2230A-100), 0.9 mJ (PL2230-100)
• Pulsenergie (bei 266 nm): bis zu 5 mJ (PL2231A-50), 3 mJ (PL2231-50), 0,6 mJ (PL2230A-100), 0.3 mJ (PL2230-100)
• Pulsdauer (FWHM): 29 ± 5 ps (Standard), Optionen für 10 ps, 20 ps, 80 ps
• Pulsdauerstabilität: ±1%
• Leistungsdrift: ±2%
• Pulswiederholrate: bis zu 100 Hz (PL2230-100, PL2230A-100), 50 Hz (PL2231-50, PL2231A-50), 10 Hz (PL2231A-10)
• Polarisation: vertikal, >99%
• Vorpuls-Kontrast: >200:1
• Strahlprofil: Gauß-ähnlich
• Strahldivergenz: <0,7-1,5 mrad
• Strahlenausbreitungsverhältnis M²: <1,3-2,5
• Strahlrichtungsstabilität (RMS): ≤10-20 μrad
• Typischer Strahldurchmesser: ~2-7 mm (modellabhängig)
• Optischer Pulsjitter: <50 ps (intern), ~3 ns (extern)
• TRIG1 OUT Pulsverzögerung: -500 bis 50 ns
• Typische Aufwärmzeit: 5-15 min
• Laserkopfgröße (B × L × H): 456 × 1031 × 249 ± 3 mm
• Größe des Schaltschranks: 471 × 391 × 147 ± 3 mm (außer PL2230-100: 12-V-Gleichstromadapter, 85 × 170 × 41 ± 3 mm)
• Kabellänge: 2.5 m
• Kühlung: luftgekühlt (PL2230-100, PL2230A-100), eigenständiges Kühlgerät (PL2231-50, PL2231A-50)
• Raumtemperatur: 22 ± 2 °C
• Relative Luftfeuchtigkeit: 20-80% (nicht kondensierend)
• Strombedarf: 110-240 V AC, 5 A, einphasig, 50/60 Hz
• Stromverbrauch: <0,15-1,0 kVA
