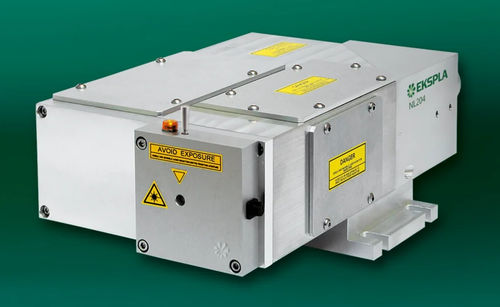

Pulslasersystem NL200

NanosekundenQ-SwitchFestkörper

Die NL200-Serie ist ein kompakter, luftgekühlter, Q-geschalteter DPSS-Nanosekundenlaser, der für hohe Pulsenergien bei kHz-Wiederholraten ausgelegt ist. Sein endgepumptes Design gewährleistet Kompaktheit und einfache Integration in verschiedene industrielle und F&E-Laserausrüstungen. Mit kurzer Nanosekunden-Pulsdauer, variabler Wiederholrate und externer TTL-Auslösung ist die NL200-Serie eine ausgezeichnete und kostengünstige Quelle für Anwendungen, die höhere Pulsenergien erfordern, wie Materialbearbeitung, Reparatur von LCD- und OLED-Display-Panels, Ablation, Markierung, Gravur, Laserreinigung und Laserdeposition. Dieser Laser kann mit Harmonischen-Generationsmodulen für 532 nm, 355 nm, 266 nm und 213 nm Wellenlängen ausgestattet werden, was ihn zu einem vielseitigen Werkzeug für Spektroskopie, fotoakustische Bildgebung und Fernerkundung macht. Das mechanisch stabile und hermetisch versiegelte Design gewährleistet einen zuverlässigen Betrieb und eine lange Lebensdauer der Komponenten.

Merkmale

• Von Kunden anerkannte Zuverlässigkeit
• Zwei Jahre Garantie
• Bis zu 4 mJ Pulsenergie bei 1064 nm
• Bis zu 2500 Hz variable Wiederholrate
• 532 nm, 355 nm, 266 nm, 213 nm Wellenlängen als Standardoptionen
• <10 ns Pulsdauer bei 1064 nm
• Elektro-optische Q-Schaltung
• Schlüsselfertiger Betrieb
• Robuste versiegelte Kavität
• Kompakte Größe
• Einfach und robust
• Luftgekühlt
• Externe TTL-Auslösung
• Fernsteuerung über Tastatur und/oder jeden Controller, der auf jedem Betriebssystem mit REST-API-Befehlen läuft

Anwendungen

• Materialbearbeitung
• Reparatur von LCD- und OLED-Display-Panels
• Markierung
• Mikrobearbeitung
• Gravur
• Laserdeposition
• Laserreinigung
• Ablation
• Spektroskopie
• OPO-Pumpen
• Fernerkundung

Vorteile

• Kontinuierliche Anpassung der Wiederholrate bei gleichbleibender Pulsenergie, überlegene Strahlführung und Energiestabilität für Mikrobearbeitung, Markierung, Dünnschichtentfernungsanwendungen
• Nahezu glattes Gaußsches Strahlprofil mit niedrigem M²-Wert < 1.3 und guter Fokussierbarkeit, vorteilhaft für die Reparatur von LCD- und OLED-Displays
• Kompaktheit und Leichtigkeit für einfachen Transport und Platzersparnis
• Schnelle Wellenlängenauswahl für Anwendungen, die abwechselnde Wellenlängen erfordern, wie Materialablation und LIBS
• Luftkühlung, zuverlässige Endpumpentechnologie, verstärkerfreies DPSS-Design für einfache Bedienung, Ausrichtung, Installation und niedrige Betriebskosten
• Verschiedene Steuerungsschnittstellen (USB, RS232, LAN, WLAN) für einfache Integration mit Labor- oder OEM-Geräten

Spezifikationen

• Pulsenergie (bei 1064 nm): NL201: 0.9 mJ, NL202: 2.0 mJ, NL204: 4.0 mJ
• Pulsenergie (bei 532 nm): NL201: 0.3 mJ, NL202: 0.9 mJ, NL204: 2.0 mJ
• Pulsenergie (bei 355 nm): NL201: 0.2 mJ, NL202: 0.6 mJ, NL204: 1.3 mJ
• Pulsenergie (bei 266 nm): NL201: 0.08 mJ, NL202: 0.2 mJ, NL204: 0.6 mJ
• Pulsenergie (bei 213 nm): NL201: 0.04 mJ, NL202: 0.1 mJ, NL204: 0.2 mJ
• Pulsenergiestabilität (StdDev): bei 1064 nm: <0.5%, bei 532 nm: <2.5%, bei 355 nm: <3.5%, bei 266 nm: <4%, bei 213 nm: <5%
• Typische Pulsdauer: 7–10 ns
• Leistungsdrift: ±2%
• Pulswiederholrate: NL201: 0–2500 Hz, NL202/NL204: 0–1000 Hz
• Räumliches Strahlprofil: nahe Gaußscher Form in Nah- und Fernfeldern
• Elliptizität: 0.9–1.1 bei 1064 nm
• M²: <1.3
• Strahldivergenz: <3 mrad
• Polarisation: linear
• Typischer Strahldurchmesser: 0.7 mm
• Strahlstabilität (RMS): ≤10 µrad
• Optisches Jitter (StdDev): <0.5 ns
• Laserkopfgröße (B × L × H): 164 × 320 × 93 mm
• Stromversorgungseinheit (B × L × H): 470 × 390 × 140 mm
• Umfangslänge: 3 m
• Kühlung: luftgekühlt
• Umgebungstemperatur: 18–30 °C
• Relative Luftfeuchtigkeit: 20–80% (nicht kondensierend)
• Stromanforderungen: 100–240 V AC, einphasig, 50/60 Hz
• Leistungsaufnahme: <600 W
• Sauberkeit des Raumes: nicht schlechter als ISO Klasse 9

Hinweis

• Der Laser muss jederzeit an das Stromnetz angeschlossen sein. Wenn er länger als 1 Stunde vom Netz getrennt ist, sind einige Stunden Aufwärmzeit erforderlich, bevor er eingeschaltet wird.
