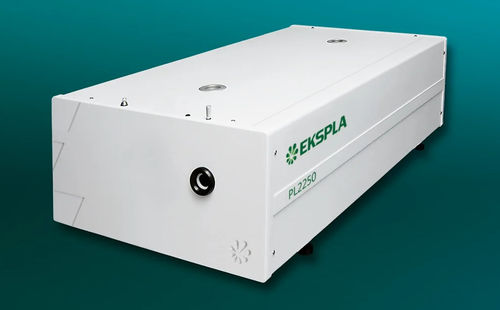

Pikosekunden-Lasersystem PL2250

für SpektroskopieNd:YAGwassergekühlt

Die PL2250-Serie sind blitzlampengepumpte Pikosekunden-Nd:YAG-Laser, die hochenergetische Pikosekundenpulse bis zu 100 mJ bei einer Wiederholrate von 20 Hz liefern. Diese Laser zeichnen sich durch ein kosteneffizientes Design aus, das die Zuverlässigkeit erhöht und sowohl die Betriebs- als auch die Wartungskosten reduziert. Das System umfasst einen diodengepumpten Festkörper-Hauptoszillator (DPSS) in einem hermetisch versiegelten monolithischen Block und einen innovativen diodengepumpten regenerativen Verstärker, was zu vernachlässigbarer thermischer Linsenbildung und verbesserter Langzeitstabilität führt. Der blitzlampengepumpte Leistungsverstärker ist für eine effiziente Verstärkung optimiert, wobei ein nahezu gaußförmiges Strahlprofil und eine geringe Wellenfrontverzerrung erhalten bleiben. Die Ausgangspulsenergie kann fein eingestellt werden, und die Erzeugung der Oberwellen erfolgt mit winkelabgestimmten KD*P- und KDP-Kristallen in thermostabilisierten Öfen, die eine hohe spektrale Reinheit für jede Oberwelle gewährleisten. Eingebaute Energiemonitore sorgen für eine kontinuierliche Rückmeldung, und das System bietet mehrere Auslöseimpulse zur Gerätesynchronisation mit einstellbarer Vorlaufzeit oder Verzögerung. Merkmale

• Hermetisch abgedichteter DPSS-Hauptoszillator
• Diodengepumpter Regenerativverstärker
• Flasergepumpter Leistungsverstärker, der bis zu 100 mJ pro Puls bei 1064 nm erzeugt
• 30 ps Pulsdauer (20 ps optional)
• Ausgezeichnete Pulsdauerstabilität
• Bis zu 20 Hz Wiederholrate
• Triggerpuls der Kamera mit <10 ps Jitter
• Exzellente Stabilität der Strahlausrichtung
• Thermostabilisierte zweite, dritte, vierte und fünfte Harmonische als Generatoroptionen
• PC-Steuerung
• Fernsteuerung über Tastatur

Anwendungen

• Zeitaufgelöste Fluoreszenz (einschließlich Streifenkameramessungen)
• SFG/SHG-Spektroskopie
• Nichtlineare Spektroskopie
• Laser-induzierte Zerfallsspektroskopie
• OPG-Pumpen
• Ferngesteuerte Laserabtastung
• Satelliten-Entfernungsmessung
• Andere spektroskopische und nichtlineare optische Experimente

Innovatives Design Die PL2250-Serie zeichnet sich durch ein kostengünstiges Design aus, das die Zuverlässigkeit verbessert und die Betriebskosten senkt. Der DPSS-Hauptoszillator ist hermetisch abgedichtet, und der diodengepumpte regenerative Verstärker ermöglicht variable Wiederholraten und einen wartungsfreien Betrieb. Der blitzlampengepumpte Leistungsverstärker ist für eine effiziente Impulsverstärkung optimiert, wobei ein nahezu gaußförmiges Strahlprofil und eine geringe Wellenfrontverzerrung erhalten bleiben. Die Ausgangspulsenergie ist in 1 %-Schritten einstellbar, wobei die Stabilität der Pulsenergie von Puls zu Puls weniger als 0,8 % rms bei 1064 nm beträgt. Zur Erzeugung von Oberwellen werden winkelabgestimmte KD*P- und KDP-Kristalle in thermostabilisierten Öfen verwendet, wobei Oberwellenseparatoren für hohe spektrale Reinheit sorgen. Eingebaute Energiemonitore liefern Echtzeit-Feedback, und das System bietet mehrere Auslöseimpulse zur Synchronisation mit einstellbarer Vorlaufzeit oder Verzögerung. Einfache und bequeme Lasersteuerung Der Laser kann von einem Master-Gerät oder einem PC aus über USB (VCP, ASCII-Befehle), RS232 (ASCII-Befehle), LAN (REST API) oder über ein Remote Control Pad mit hintergrundbeleuchtetem Display gesteuert werden.

• USB: virtueller serieller Anschluss, ASCII-Befehle
• RS232: ASCII-Befehle
• LAN: REST API
• WLAN: REST API

Optionen

• -P20: Bietet eine Ausgangsimpulsdauer von 20 ps ±10%. Die Pulsenergien sind 30 % niedriger als bei der 30 ps-Version. Linienbreite <2 cm-¹ bei 1064 nm.
• -P80: Bietet 80 ps ±10% Ausgangspulsdauer. Pulsenergiespezifikationen je nach Modell.

Merkmale / Technische Daten

• Pulsenergie (bei 1064 nm): bis zu 100 mJ (PL2251C), 80 mJ (PL2251B), 50 mJ (PL2251A)
• Pulsenergie (bei 532 nm): bis zu 50 mJ (PL2251C), 40 mJ (PL2251B), 25 mJ (PL2251A)
• Pulsenergie (bei 355 nm): bis zu 30 mJ (PL2251C), 24 mJ (PL2251B), 15 mJ (PL2251A)
• Pulsenergie (bei 266 nm): bis zu 12 mJ (PL2251C), 10 mJ (PL2251B), 7 mJ (PL2251A)
• Pulsenergiestabilität (StdDev): <0.8% bei 1064 nm, <1.0% bei 532 nm, <1.1% bei 355 nm, <1.2% bei 266 nm
• Pulsdauer (FWHM): 29 ± 5 ps (optionaler Bereich 20-90 ps)
• Pulsdauerstabilität: ±1.0 ps
• Wiederholrate: bis zu 20 Hz
• Polarisation: linear, vertikal, >99%
• Vorpuls-Kontrast: >200:1
• Optischer Puls-Jitter: intern/extern
• Interner Triggerungsmodus: <50 ps
• Externer Triggerungsmodus: ~3 ns
• SYNC OUT Impulsverzögerung: -500 bis 50 ns einstellbar
• Strahldivergenz: <0,5 mrad
• Strahlrichtungsstabilität (RMS): ≤20 μrad
• Strahldurchmesser: ~8 mm (PL2251A), ~10 mm (PL2251B), ~12 mm (PL2251C)
• Typische Aufwärmzeit: 30 min
• Laserkopfgröße (mit Harmonischen): 456×1233×249 mm ±3 mm
• Laserkopfgröße (ohne Oberschwingung): 456×1031×249 mm ±3 mm
• Größe des Schaltschranks: 550×600×550 mm ±3 mm (19″ Standard, MR-9)
• Umbilische Länge: 2,5 m
• Kühlung: wassergekühlt
• Wasserverbrauch: <8 l/min, 2 bar, max. 20 °C
• Raumtemperatur: 22 ±2 °C
• Relative Luftfeuchtigkeit: 20-80% (nicht kondensierend)
• Strombedarf: 200-240 V AC, 16 A, einphasig, 50/60 Hz
• Stromverbrauch: <2,5 kVA
