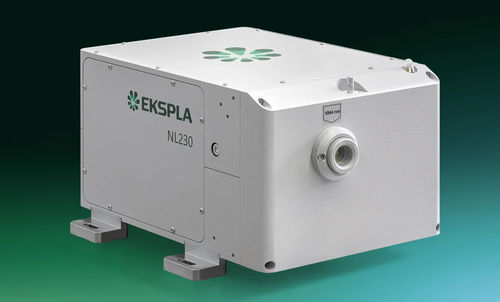

Nanosekunden-Lasersystem NL230

LIDARfür IndustrieanwendungenTitan Saphir

Die Serie NL230 der diodengepumpten Kurz-Nanosekundenlaser ist darauf ausgelegt, hochintensive, hochhelle Pulse zu erzeugen und ist für Anwendungen wie Materialablation, Lichtdetektion und -entfernungsmessung (LIDAR), Fernerkundung, Massenspektroskopie, OPO, Ti:Saphir- oder Farbstofflaser-Pumpen und viele mehr ausgelegt. Das Diodenpumpen ermöglicht einen wartungsfreien Laserbetrieb über einen längeren Zeitraum – mehr als 3 Jahre bei geschätzten acht Arbeitsstunden pro Tag.

Merkmale

• Von Kunden anerkannte Zuverlässigkeit
• Zwei Jahre Garantie
• Diodengepumpt
• Robuste, versiegelte Laserkavität
• Bis zu 190 mJ bei 1064 nm Pulsenergie
• Bis zu 100 Hz Pulswiederholrate
• Kurzpulslänge im Bereich von 3–6 ns
• Ausgangskoppler mit variabler Reflexion für einen strahlungsarmen Strahl
• Leiser Betrieb: kein Blitzlampenfeuergeräusch mehr
• Fernsteuerung über Tastatur und/oder jeden Controller, der auf jedem Betriebssystem mit REST-API-Befehlen läuft
• Temperaturstabilisierte zweite und dritte Harmonische Generatoren (optional)
• Elektromechanischer Verschluss (optional)
• Leicht austauschbares Ausgangsfenster

Anwendungen

• LIBS (Laserinduzierte Plasmaspektroskopie)
• Materialablation
• OPO-Pumpen
• Fernerkundung
• LIDAR (Lichtdetektion und -entfernungsmessung)
• Massenspektroskopie
• LIF (Laserinduzierte Fluoreszenz)

Beschreibung
Die Laser der Serie NL230 sind mit robusten, versiegelten und präzise bearbeiteten monolithischen Aluminiumblöcken gebaut, die einen zuverlässigen Betrieb in rauen Industrieumgebungen wie der laserinduzierten Plasmaspektroskopie (LIBS) gewährleisten. Optionen für zweite und dritte Harmonische erweitern den Anwendungsbereich, in dem hohe Pulsenergie und hohe Puls-zu-Puls-Stabilität erforderlich sind. Für eine einfache und nahtlose Steuerung und Integration mit anderen Industrieanlagen ist der Laser der Serie NL230 mit USB/RS232-Schnittstellen ausgestattet und kann extern mit einem Jitter von weniger als < 0,5 ns StDev ausgelöst werden. Die Laser der Serie NL230 sind für einen zuverlässigen 24/7-Betrieb in einer Industrieumgebung ausgelegt.

Vorteile

• Kurzpulslängen von 3–6 ns gewährleisten eine starke Interaktion mit dem Material, hoch geeignet für LIBS
• Benutzerwählbare Wellenlängenausgabe mit einer Achse ist überlegen für Experimente, die abwechselnde Wellenlängen erfordern, wie Materialablation und LIBS
• Robustes, monolithisches Design ermöglicht den Lasereinsatz in rauen Umgebungen
• Diodengepumptes Design bietet leisen Betrieb, beseitigt die Irritation von Blitzlicht
• Vielzahl von Schnittstellen (USB, RS232, LAN, WLAN) gewährleistet einfache Steuerung und Integration mit anderen Geräten

Spezifikationen

• Modell: NL231-50 / NL231-100
• Pulsenergie (nicht weniger als): bei 1064 nm: 190 mJ (NL231-50), 150 mJ (NL231-100); bei 532 nm: 110 mJ (NL231-50), 90 mJ (NL231-100); bei 355 nm: 55 mJ (NL231-50), 40 mJ (NL231-100); bei 266 nm: 3 mJ (NL231-50), 1,2 mJ (NL231-100)
• Pulsenergiestabilität (StdDev): bei 1064 nm: < 1,0 %; bei 532 nm: < 2,5 %; bei 355 nm: < 3,5 %; bei 266 nm: < 5 %
• Pulswiederholrate: 50 Hz (NL231-50), 100 Hz (NL231-100)
• Leistungsdrift: < ±3 %
• Pulsdauer: 3–6 ns
• Linienbreite: < 1 cm⁻¹ bei 1064 nm
• Strahlprofil: “Top Hat” im Nahfeld und nahe Gauss im Fernfeld
• Strahldivergenz: < 0,8 mrad
• Strahlrichtungsstabilität (RMS): ≤ 60 μrad
• Polarisation: linear, > 90 % bei 1064 nm
• Typischer Strahldurchmesser: 5 mm
• Optisches Pulsjitter (StDev): Interner/Externer Auslösemodus: < 0,5 ns
• Typische Aufwärmzeit: 10 min
• Laserkopfgröße (B × L × H): 251 × 290 × 167 ± 3 mm
• Stromversorgungseinheit (B × L × H): Desktop-Gehäuse: 449 × 390 × 140 ± 3 mm; 19″ Modul: 483 × 390 × 140 ± 3 mm
• Externer Kühler: auf Anfrage
• Umbilikallänge: 3 m
• Kühlung: externer Kühler
• Umgebungstemperatur: 18–30 °C
• Relative Luftfeuchtigkeit: 20–80 % (nicht kondensierend)
• Stromanforderungen: 100–240 V AC, einphasig, 50/60 Hz
• Leistungsaufnahme: < 1,0 kW
• Sauberkeit des Raumes: nicht schlechter als ISO Klasse 9
