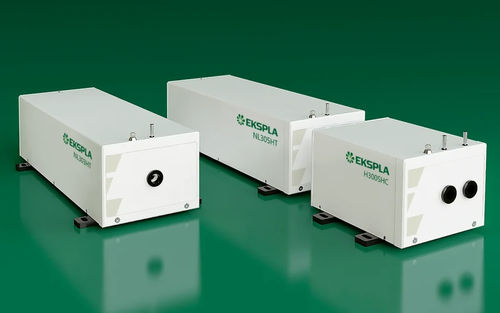

Nanosekunden-Lasersystem NL300

Q-SwitchabstimmbarLabor

Bei der NL300-Serie handelt es sich um kompakte blitzlampengepumpte, elektrooptisch gütegeschaltete Nanosekunden-Nd:YAG-Laser, die hochenergetische Pulse mit einer Dauer von 3-6 ns bei Wiederholraten von bis zu 20 Hz liefern. Diese Laser sind bekannt für ihre Zuverlässigkeit und ihre robuste, abgedichtete Laserkavität, die sie für anspruchsvolle wissenschaftliche und industrielle Anwendungen geeignet macht. Die NL300-Serie bietet eine breite Palette von Oberwellengeneratormodulen, die die Erzeugung von Wellenlängen bis zur fünften Harmonischen ermöglichen, und verfügt über optionale Abschwächer für Grund- und Oberwellenlängen. Das System unterstützt Wasser-Wasser- oder Wasser-Luft-Kühlung und ermöglicht den Austausch von Blitzlampen ohne Dejustierung der Laserkavität. Die Fernsteuerung ist über eine Tastatur und/oder einen RS232/USB-Anschluss möglich, wobei LabView™-Treiber für eine einfache Integration enthalten sind. Merkmale

• Anerkannte Zuverlässigkeit
• Zwei Jahre Garantie
• Robuste, abgedichtete Laserkavität
• Bis zu 1100 mJ Pulsenergie
• Besser als 1% StDev Pulsenergiestabilität
• 5-20 Hz Pulswiederholrate
• 3-6 ns Pulsdauer
• Thermostabilisierter Generator der zweiten, dritte, vierte und fünfte harmonische Generatormodule
• Optionales Dämpfungsglied für fundamentale und/oder harmonische Wellenlängen
• Wasser-zu-Wasser- oder Wasser-zu-Luft-Kühloptionen
• Austausch von Blitzlampen ohne Fehlausrichtung der Laserkavität
• Fernsteuerung über Tastatur und/oder RS232/USB-Anschluss

Anwendungen

• Materialabtrag
• LIBS (Light Induced Breakdown Spectroscopy)
• OPO-Pumping
• Remote Sensing
• LIDAR (Light Detection And Ranging)
• Massenspektroskopie
• LIF (Light Induced Fluorescence)

Beschreibung Die Laser der Serie NL300 erzeugen hochenergetische Pulse mit wählbaren Wiederholraten von 5 bis 20 Hz. Die NL30×HT-Modelle sind für maximale Energiegewinnung optimiert und liefern bis zu 1100 mJ bei 5 Hz. Der kompakte Laserkopf (ca. 480 mm lang) und das Netzteil (330 × 490 mm Grundfläche) sind für eine einfache Integration und Wartung ausgelegt, mit bequemem Zugang zum Wassertank und einem Blitzlampenwechsel, der keine Neuausrichtung erfordert. Das System kann mit Wasser-zu-Wasser- oder Wasser-zu-Luft-Wärmetauschern konfiguriert werden, was bei Bedarf einen Betrieb ohne Leitungswasser ermöglicht. Die Steuerung ist über LabView™-Treiber oder ein Remote-Pad möglich. Vorteile

• Hohe Pulsenergie (bis zu 1100 mJ bei 1064 nm, 700 mJ bei 532 nm, 450 mJ bei 355 nm) und kurze Pulsdauer (~4 ns) für starke Materialwechselwirkung, ideal für LIBS und Ablation
• Kosteneffizientes Einzelkavitätendesign ohne Verstärker für einfache Ausrichtung, hohe Zuverlässigkeit und geringe Wartung
• Kompakte Größe spart Platz im Labor
• Schneller Blitzlampenwechsel ohne Neuausrichtung
• Luftkühlungsoption für einfache Installation und geringe Wartung
• Mehrere Schnittstellen: USB, RS232, optional LAN und WLAN für eine einfache Integration

Optionen

• -AW: Luftgekühlte Stromversorgungsoption (erfordert stabile Raumtemperatur)
• Harmonischer Generator: Auswahl bis zur 5. Harmonischen
• Abschwächer: Passt die Pulsenergie stufenlos an, ohne andere Parameter zu beeinflussen

Harmonische Generatoren und Abschwächer

• Kompakte, thermostabilisierte Module mit dichroitischen Spiegeln und AR-Beschichtungen
• Phasenanpassung durch mechanische Justierung
• Hoher Umwandlungswirkungsgrad und große Auswahl an Konfigurationen
• Modulares Design ermöglicht Neukonfiguration für verschiedene Wellenlängen
• Integrierte Abschwächer für sanfte Energieanpassung

Typische Oberwellenmodule

• H300A: Abschwächer für 1064 nm Strahl
• H300SH: Generator der zweiten Harmonischen (1064/532 nm)
• H300S: Strahlseparator 532 nm
• H300SHC: Generator der zweiten Harmonischen mit Strahlseparator 532 nm
• H300SHA: Generator der zweiten Harmonischen, Strahlseparator und Dämpfungsglied für 532 nm
• H300THC: Generator der dritten Harmonischen mit Strahlseparator für 355 nm
• H300THA: Generator der dritten Harmonischen, Strahlseparator und Dämpfungsglied für 355 nm
• H300FHC: Generator der vierten Harmonischen mit Strahlseparator für 266 nm
• H300FHA: Generator der vierten Harmonischen, Strahlseparator und Dämpfungsglied für 266 nm
• H300FiHC: Generator der fünften Harmonischen mit Strahlseparator für 213 nm

Spezifikationen (ausgewählt)

• Impulswiederholrate: 5-20 Hz (modellabhängig)
• Impulsenergie (bei 1064 nm): bis zu 1100 mJ
• Impulsenergie (bei 532 nm): bis zu 700 mJ
• Impulsenergie (bei 355 nm): bis zu 450 mJ
• Impulsenergie (bei 266 nm): bis zu 120 mJ
• Impulsenergie (bei 213 nm): bis zu 25 mJ
• Pulsenergiestabilität (StdDev): 1.0% (1064 nm), 1.5% (532 nm), 3.0% (355 nm), 3.5% (266 nm), 6.0% (213 nm)
• Leistungsdrift: ±2%
• Pulsdauer: 3-6 ns
• Polarisation: vertikal, >90%
• Optischer Pulsjitter (StdDev): <0,5 ns
• Linienbreite: <1 cm-¹
• Strahlprofil: Hat-Top im Nahbereich, nahezu Gaußförmig im Fernbereich
• Typischer Strahldurchmesser: ~8-10 mm
• Strahldivergenz: <0,6 mrad
• Strahlrichtungsstabilität (RMS): 50 µrad
• Strahlhöhe: 68 mm
• Größe des Laserkopfes (B × L × H): 154 × 475 × 128 mm
• Netzteil (B × L × H): 330 × 490 × 585 mm
• Umbilikallänge: 2,5 m
• Wasserverbrauch: <6-12 l/min (modellabhängig)
• Umgebungstemperatur: 15-30 °C
• Relative Luftfeuchtigkeit: 20-80% (nicht kondensierend)
• Strombedarf: 208-240 V AC, einphasig, 50/60 Hz
• Stromverbrauch: <1-1,5 kVA
• Raumreinheit: nicht schlechter als ISO Klasse 9
