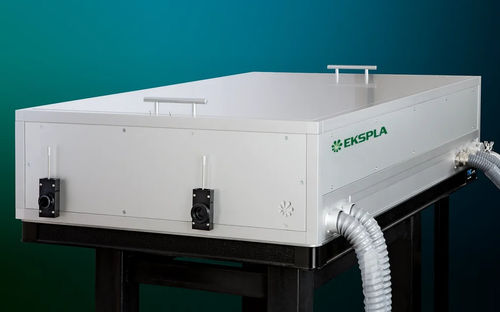

Pulslasersystem NanoFlux HP

NanosekundenQ-SwitchFestkörper

Die NanoFlux HP Serie sind Hochleistungs-Dioden-gepumpte Nanosekunden-Verstärkersysteme, die entwickelt wurden, um Hochenergieimpulse bei hohen Wiederholraten zu liefern. Diese elektro-optisch Q-geschalteten Nanosekunden Nd:YAG Verstärkersysteme basieren auf in der Industrie erprobter Technologie und eignen sich für Anwendungen, die hochintensive, hochhelle Impulse mit einem gleichmäßigen Strahlprofil und geringer Divergenz erfordern. Das System kann für spezifische Anforderungen angepasst werden, einschließlich der Integration einer kundeneigenen Seed-Quelle, Mehrkanalausgänge, Burst-Verstärkung und mehr. Der Master-Oszillator kann Impulse von nur wenigen Nanosekunden erzeugen, und die Leistungsverstärker verwenden räumliche Strahlformung, um ein Super-Gaussian-Ausgangsstrahlprofil zu erreichen. Harmonische Generatoren mit temperaturstabilisierten Heizungen sind für die zweite und dritte Harmonische Erzeugung verfügbar und gewährleisten eine hohe spektrale Reinheit. Die Systemsteuerung ist über Bedienfeld, USB, LAN und optional RS232 möglich, mit spezieller Software für Windows. Die NanoFlux HP Serie bietet verschiedene Anpassungsoptionen, wie ein tragbares Gehäuse in Industriequalität mit integrierten Stromversorgungen und Kühleinheiten.

Merkmale

• Bis zu 5 J bei 1064 nm Ausgangsimpulsenergie
• Bis zu 1 kHz Wiederholrate
• Mehrkanalversion: 2 J pro Kanal bei 1064 nm
• Impulsdauern von 2 ns bis 500 ns
• Räumliches Super-Gaussian-Strahlprofil
• Niedrige Wartungskosten und lange Diodenlebensdauer
• Option zur Steuerung der variablen Impulsdauer und der zeitlichen Impulsform (AWG) verfügbar
• Verschiedene Anpassungsmöglichkeiten für spezifische Anwendungen
• Hocheffiziente Dioden-Pumpkammern
• Kleine Laser-Kopfgröße und OEM-Integration auf Anfrage
• Interne Systemdiagnose
• Thermisch induzierte Doppelbrechungskompensation für hohe Impulswiederholraten
• Integriertes Vakuumsystem zur Bildübersetzung für ein glattes Super-Gaussian-Strahlprofil
• Burst-Version verfügbar
• Optionale thermisch stabilisierte zweite und dritte Harmonische Generatoren
• Optionales tragbares Laser-Gehäuse in Industriequalität mit integrierten Stromversorgungen und Kühleinheiten

Anwendungen

• Thomson-Streuung
• Mehrstufiges OPCPA-Pumpen
• Nichtlineare Optik
• Ti:S Pumpen

Optionen

• AWG: Arbitrary Waveform Generator zur Steuerung der zeitlichen Impulsform im Bereich von 1–50 ns in 125 ps Schritten
• AW: Wasser-Luft-Kühlungsoption, ersetzt oder ergänzt die Wasser-Wasser-Kühlungseinheit
• Externe Vakuumversorgung: Externe Vakuumpumpe und Rohrleitungen
• Mehrkanaloption: Mehrfache Ausgänge mit gleicher oder unterschiedlicher Wellenlänge/Energie, bis zu 8 Kanäle
• G: Gaussian-ähnliches räumliches Strahlprofil (reduziert die Ausgangsenergie des Fundamentals um ~80%)

Spezifikationen

• Ausgangsenergie (bei 1064 nm): bis zu 5 J (modellabhängig)
• Ausgangsenergie (bei 532 nm): bis zu 3 J (modellabhängig, optionales Harmonisches Modul)
• Ausgangsenergie (bei 355 nm): bis zu 1,2 J (modellabhängig, optionales Harmonisches Modul)
• Impulswiederholrate: bis zu 1 kHz
• Impulsdauer: 5 ± 1 ns Standard, einstellbare Bursts verfügbar
• Impulsenergiestabilität: ≤0,5% bei 1064 nm, ≤0,8% bei 532 nm, ≤2% bei 355 nm
• Langzeit-Leistungsdrift: ±2%
• Räumliches Strahlprofil: Super-Gaussian
• Strahldurchmesser: 7–15 mm (modellabhängig)
• Strahlzeigerstabilität: ≤30 µrad
• Strahldivergenz: ≤0,5–0,7 mrad
• Optisches Impulszittern: ≤0,2 ns
• Polarisation: linear
• Laserkopfgröße (B×L×H): 600×1200×300 mm bis 900×2000×300 mm (modellabhängig)
• Stromversorgungsgröße (B×L×H): 553×600×830 mm bis 553×600×1800 mm (modellabhängig)
• Umbilikallänge: 2,5 m (bis zu 5 m auf Anfrage verfügbar)
• Stromanforderungen: 208, 380 oder 400 V AC, dreiphasig, 50/60 Hz
• Stromverbrauch: ≤6–20 kW (modellabhängig)
• Wasserversorgung: ≤8–20 l/min, 2 Bar, max 20 °C
• Betriebstemperatur: 22 ± 2 °C
• Lagerungstemperatur: 15–35 °C
• Relative Luftfeuchtigkeit (nicht kondensierend): ≤80%
• Raumsauberkeit: ISO Klasse 7

Hinweis

• Der Laser muss jederzeit an das Stromnetz angeschlossen sein. Wenn er länger als 1 Stunde getrennt wird, ist eine Aufwärmzeit von einigen Stunden erforderlich, bevor er eingeschaltet wird.
