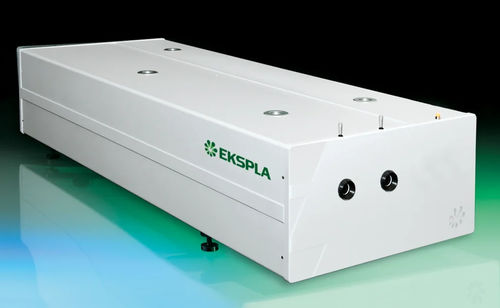

Nanosekunden-Lasersystem NanoFLux MM

Q-SwitchPumpfür Spektroskopie

Die NanoFLux MM-Serie sind hochenergetische, gütegeschaltete Nd:YAG-Multimode-Laser, die hochenergetische Nanosekundenpulse bei 1064 nm liefern. Diese Laser bieten eine hohe Pulsenergie, eine ausgezeichnete Puls-zu-Puls-Energiestabilität und eine überragende Strahlqualität, wodurch sie sich ideal für Anwendungen wie OPO- oder Ti:Saphir-Pumpen, Materialbearbeitung und Plasmadiagnostik eignen. Merkmale

• Hochenergie-Nanosekundenlaser
• Bis zu 10 J Pulsenergie
• 5 ns Pulsdauer (Optionen bis zu 20 ns verfügbar)
• 10 oder 20 Hz Pulswiederholrate
• Besser als 0.5% RMS-Pulsenergiestabilität
• Versionen mit M² bis 90 erhältlich
• Hocheffiziente Pumpkammern und fortschrittliche Strahlformung für maximale Pulsenergieextraktion
• Relaisabbildung zwischen den Verstärkerstufen für gleichmäßiges Strahlprofil am Laserausgang
• Thermisch induzierte Doppelbrechung kompensiert
• Optional temperaturstabilisierte zweite, dritte, vierte und fünfte Oberwellengeneratoren
• Interne/externe Synchronisation mit geringem Jitter
• Robuster und stabiler Laserkopf
• Steuerung über Tastatur, USB- und LAN-Schnittstellen mit mitgelieferter Windows-Steuersoftware (RS232 optional)

Anwendungen

• OPO-, Ti:Saphir-, Farbstofflaser-Pumpen
• Materialbearbeitung
• Plasmaerzeugung und Diagnostik
• Nichtlineare Spektroskopie
• Fernerkundung

Beschreibung

• Q-geschaltete Oszillatoren sind als zuverlässige und stabile Nanosekunden-Seeding-Quellen konzipiert, die Hunderte von mJ-Pulsen aus einem kompakten Gehäuse erzeugen. Der einfache Zugang zu kritischen Bereichen ermöglicht eine unkomplizierte Wartung.
• High M²-Versionen verwenden ein verlängertes Oszillatordesign, das eine höhere Anzahl von Oszillationsmoden ermöglicht und zu einem sehr homogenen und flachen Strahlprofil führt, das für spezielle Anwendungen nützlich ist.
• Lineare Verstärker der NanoFLux-Serie bieten eine kostengünstige Lösung für Nanosekundensysteme mit hoher Energie. Die fortschrittliche Strahlformung sorgt für ein gleichmäßiges, Hotspot-freies Raumprofil am Ausgang. Geringe Lichtdepolarisation ermöglicht die effiziente Erzeugung von Oberwellen bis zur vierten Harmonischen mit optionalen eingebauten Oberwellengeneratoren.
• Winkelabgestimmte Oberwellengeneratoren aus nichtlinearen Kristallen, die in temperaturstabilisierten Heizern montiert sind, werden für die Erzeugung der zweiten, dritten und vierten Harmonischen verwendet. Die Oberschwingungstrennung gewährleistet eine hohe spektrale Reinheit und lenkt die Strahlung zu den Ausgangsanschlüssen. Die Oberwellengeneratoren können in den Laserkopf integriert oder außerhalb des Kopfes platziert werden. Die Umschaltung der Ausgangswellenlängen erfolgt manuell, auf Wunsch auch motorisiert.
• Die Triggerung ist über interne oder externe Pulsgeneratoren möglich, mit einem RMS-Jitter von weniger als 0,5 ns relativ zum Q-Switch-Triggerpuls.
• Die Systemsteuerung ist über Control Pad, USB- und LAN-Schnittstellen (RS232 optional) möglich und kann über einen PC mit der mitgelieferten Windows-Software verwaltet werden.

Optionen

• - G: Bietet ein Gauß-ähnliches Strahlprofil (Pulsenergien typischerweise 80% niedriger als bei der Standardversion)
• - M20...90: Bietet ein flaches, gleichmäßiges Strahlprofil ohne Hot Spots oder Beugungsringe (M² > 20 oder M² > 90)
• - RLI: Optionale Relaisabbildung für ein gleichmäßiges Strahlprofil
• - AW: Wasser-Luft-Kühlungsoption (ersetzt oder ergänzt die Wasser-Wasser-Kühleinheit; die Wärmeabgabe entspricht der Gesamtleistungsaufnahme)
• - N10...N20: 10-20 ns Pulsdauer (Bereich 2-25 ns)

Spezifikationen

• Ausgangsenergie bei 1064 nm: 3000 mJ (N3k10), 5000 mJ (N5k10), 7000 mJ (N7k10), 10000 mJ (N10k10)
• Ausgangsenergie bei 532 nm: 1500 mJ, 2500 mJ, 3500 mJ, 5000 mJ
• Ausgangsenergie bei 355 nm: 1000 mJ, 1300 mJ, 1700 mJ, 2000 mJ
• Ausgangsenergie bei 266 nm: 270 mJ, 400 mJ, 500 mJ, 700 mJ
• Pulswiederholrate: 10 Hz
• Pulsdauer: 5 ± 1 ns (Standard), andere Dauern verfügbar
• Pulsenergiestabilität bei 1064 nm: ≤ 0,5 %
• Pulsenergiestabilität bei 532 nm: ≤ 1 %
• Pulsenergiestabilität bei 355 nm: ≤ 2 %
• Pulsenergiestabilität bei 266 nm: ≤ 3 %
• Langzeit-Leistungsdrift: ± 2 %
• Raumprofil des Strahls: Super-Gauß'sches Profil
• M²: ~5 (Standard), Versionen mit M² 20-90 verfügbar
• Strahldurchmesser: ~18 mm (N3k10, N5k10), ~25 mm (N7k10, N10k10)
• Strahlrichtungsstabilität: ≤ 50 µrad
• Strahldivergenz: ≤ 0.5 mrad
• Optischer Puls-Jitter: ≤ 0,5 ns
• Linienbreite: ≤ 1 cm-¹
• Polarisation: linear
• Laserkopfgröße (B×L×H mm): 460×1250×260 (N3k10), 500×1300×300 (N5k10), 600×1800×300 (N7k10), 700×2000×300 (N10k10)
• Netzteilgröße (B×L×H mm): 550×600×1250 (N3k10, N5k10, N7k10), 550×600×1640 (N10k10)
• Kabellänge: 5 m
• Stromanforderungen: 208, 380 oder 400 V AC, dreiphasig, 50/60 Hz
• Stromverbrauch: ≤ 5 kVA (N3k10), ≤ 6 kVA (N5k10), ≤ 7 kVA (N7k10), ≤ 8 kVA (N10k10)
• Wasserversorgung: ≤ 5 l/min, 2 Bar, max 15°C (N3k10, N5k10), ≤ 12 l/min, 2 Bar, max 15°C (N7k10, N10k10)
• Umgebungstemperatur bei Betrieb: 22 ± 2°C
• Umgebungstemperatur bei Lagerung: 15-35°C
• Relative Luftfeuchtigkeit (nicht kondensierend): ≤ 80%
• Raumreinheit: ISO Klasse 7

Hinweis

• Der Laser muss jederzeit an das Stromnetz angeschlossen sein. Wenn er länger als 1 Stunde nicht angeschlossen ist, muss er vor dem Einschalten einige Stunden aufgewärmt werden.
