Optischer Verstärker PicoFlux Custom

MehrkanalPicosekunden

Bei der PicoFlux Custom-Serie handelt es sich um mehrkanalige kundenspezifische Pikosekundenverstärker, die für mehrstufiges OPCPA-Pumpen entwickelt und hergestellt werden. Diese Systeme können auf die Anforderungen des Kunden zugeschnitten werden und bieten bis zu 8 Pumpkanäle mit unterschiedlichen Wellenlängen, Energien, Pulsdauern, räumlichen und zeitlichen Profilen, einstellbarer Verzögerung, Bildverschiebung zu bestimmten Orten und verschiedenen anderen Funktionen. Dank der kurzen Pulsdauer, der ausgezeichneten Puls-zu-Puls-Stabilität und der überragenden Strahlqualität eignen sie sich für eine Vielzahl von wissenschaftlichen und industriellen Anwendungen. Merkmale

• Blitzlampen- oder diodengepumpte Mehrkanal-PicoFlux-Systeme
• Jeder Kanal kann entsprechend den Pumpanforderungen angepasst werden
• Hochenergie-PicoFlux-Version mit variablem Burst
• Hybrid-PicoFlux mit Faser-Frontend und Yb:YAG-Verstärker - 1 ps, 8 mJ Ausgang bei 10 kHz
• 1 - 300 ps Pulsdauer
• Von Single Shot bis 10 kHz Pulswiederholrate
• Interne oder externe Seeding-Quelle
• Fortgeschrittene Strahlformung für hohe Pulsenergie energie
• Thermisch induzierte Doppelbrechung kompensiert
• Synchronisationspulse mit geringem Jitter unter 10 ps RMS-Jitter
• Vakuum-Bildrelais-System
• Optional temperaturstabilisierte Generatoren der zweiten, dritte und vierte Oberwellengeneratoren

Anwendungen

• Mehrstufiges OPCPA-Pumpen
• Nichtlineare Optik
• Andere spektroskopische und nichtlineare Optik-Anwendungen

Beschreibung Die mehrkanaligen PicoFlux-Pikosekundenverstärker sind für mehrstufiges OPCPA-Pumpen ausgelegt und können für bis zu 8 Pumpkanäle mit unterschiedlichen Parametern angepasst werden. Sie bieten kurze Pulsdauer, ausgezeichnete Stabilität und hervorragende Strahlqualität. Das Design des Regenerativverstärkers/Leistungsverstärkers ermöglicht das Seeding durch externe oder interne Quellen, wobei die diodengepumpten Regenerativverstärker stabile Pulse im mJ-Bereich gewährleisten. Die fortschrittliche Strahlformung gewährleistet gleichmäßige räumliche Profile, und die geringe Depolarisation ermöglicht eine effiziente Erzeugung von Oberwellen. Das von Ekspla entwickelte Vollfaser-Frontend bietet Funktionen wie Dual Wave Seeder und Burstbildung und unterstützt leistungsstarke, ultraschnelle Ytterbium-Verstärker für breitere wissenschaftliche Anwendungen. Ausgelieferte Systeme

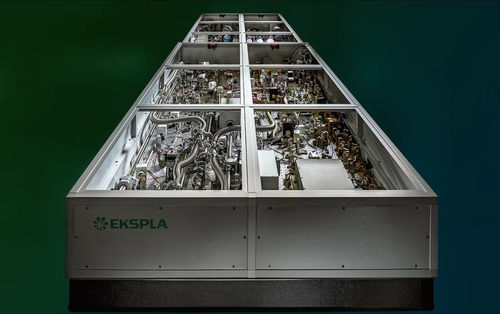

• Typische Außenansicht des PicoFlux P1301k-x4-SH-Lasersystems zum Pumpen von OPCPA (ELI-ALPS, SYLOS2A-System)

Optionen

• Benutzerdefinierte Pulsdauer zwischen 20 ps und 300 ps (verfügbar mit internem und externem Seeder; verkürzung unter 90 ps reduziert die Ausgangsenergie proportional)
• 50 Hz oder 100 Hz Pulswiederholrate (Energie kann ~4 mal im Vergleich zu 1 kHz Systemen erhöht werden)
• 2 kHz Pulswiederholrate (reduziert die Ausgangsenergie der Grundwelle um ~50%)
• Gaußartiges räumliches Strahlprofil (reduziert die Ausgangsenergie der Grundwelle um ~80%)
• Externer Seeder-Eingang über motorisierte spektrale Verbreiterungsstufe (benötigt >1.5 nJ pro Puls bei 800 nm, 100 fs)
• Phase-Lock-Loop-Option für präzise Kopplung an externes HF-Signal (Jitter zwischen elektrischem und optischem Signal ≤ 3 ps)
• Ausgänge für die zweite, dritte und vierte Harmonische (Umwandlungseffizienz von der Grundschwingung: ~50%, ~30%, ~10%; nicht gleichzeitig mit der Grundschwingung)
• Wasser-Luft-Kühlung (ersetzt oder ergänzt die Wasser-Wasser-Kühleinheit; die Wärmeabgabe entspricht der Gesamtleistungsaufnahme)

Spezifikationen

• Modellvarianten: PicoFlux P2k10-x4, PicoFlux P1301k-x8, PicoFlux P1k100-Burst, PicoFlux P810k-1030
• Ausgangsenergie (fundamental): bis zu 4 × 2200 mJ, 8 × 130 mJ, 1.4 J Burst (4×300 mJ + 4×50 mJ), 8 mJ @ 1030 nm
• SH-Ausgang: bis zu 4 × 1400 mJ, 8 × 85 mJ
• TH-Ausgang: bis zu 4 × 660 mJ, 8 × 50 mJ
• FH-Ausgang: bis zu 4 × 220 mJ, 8 × 15 mJ
• Pulswiederholrate: 10 Hz, 1 kHz, 100 Hz, 10 kHz (modellabhängig)
• Pulsdauer: 90 ± 10 ps (Standard), 1 ± 0,2 ps (Modell P810k-1030), anpassbar 20-300 ps
• Pulsenergiestabilität (Grundschwingung): ≤ 0,6 %, ≤ 0,5 %, ≤ 1 %, ≤ 0,5 % (modellabhängig)
• Langzeitleistungsdrift: ±2 %, ±1,5 %
• Raumprofil des Strahls: Super-Gauß oder Gauß (modellabhängig)
• Strahldurchmesser: ~23 mm, ~7 mm, ~11 & 5 mm, ~6 mm
• Strahlrichtungsstabilität: ≤ 30 µrad, ≤ 20 µrad
• Strahldivergenz: ≤ 0,5 mrad
• Vorimpulskontrast: >200:1
• Optischer Pulsjitter (Trig out): ≤ 100 ps, ≤ 50 ps
• Mit PLL-Option: ≤ 2 ps
• Polarisation: linear
• Laserkopfgröße (B×L×H mm): 1500 × 3600 × 500 (2 oder 4 St.), 700 × 2000 × 300, 900 × 1200 × 300
• Netzteilgröße (B×L×H mm): 553 × 600 × 1800 (4 St.), 553 × 952 × 600
• Gelenklänge: 5 m, 2,5 m, 3 m
• Elektrische Leistung: 208, 380 oder 400 V AC, dreiphasig, 50/60 Hz; oder 208-240 VAC, einphasig, 50/60 Hz
• Leistungsaufnahme: ≤ 40 kVA, ≤ 60 kW, ≤ 5 kW, ≤ 3.5 kW
• Wasserversorgung: ≤ 40 l/min, 2 Bar, max 15 °C; ≤ 5 l/min, ≤ 15 l/min
• Umgebungstemperatur bei Betrieb: 22 ± 2 °C
• Umgebungstemperatur bei Lagerung: 15-35 °C
• Relative Luftfeuchtigkeit (nicht kondensierend): ≤ 80%
• Raumluftfeuchtigkeit: ISO-Klasse 7
