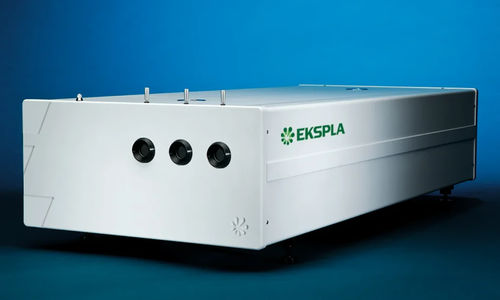

Pulslasersystem NanoFlux SLM

NanosekundenQ-SwitchFestkörper

Die NanoFlux SLM Serie sind Nd:YAG-Laser mit hoher Energie und Einzelmodus (SLM) mit Q-Switch, die für anspruchsvolle Anwendungen entwickelt wurden, die hohe Pulsenergie und hervorragende Stabilität erfordern. Diese elektro-optisch Q-geschalteten Nanosekundenlaser liefern bis zu 10 J pro Puls und eignen sich für das Pumpen von OPO-, OPCPA- oder Farbstofflasern, Holografie, LIF-Spektroskopie, Fernerkundung, Optiktests und mehr.

Eigenschaften

• Pulsenergien bis zu 10 J
• Pulsdauern von 2 bis 25 ns
• Pulswiederholrate von 10 Hz
• Diodengepumpter, selbstgesäter Einzel-Längsmodus (SLM) Master-Oszillator
• Stabile Master-Oszillator-Kavität, die TEM₀₀-Raum-Modus-Ausgabe erzeugt
• Hervorragende Pulsenergiestabilität
• Kostengünstiger Blitzlampen-gepumpter Leistungsverstärker
• Standard-Pulsdauer von 2 ns (2–25 ns optional)
• Temperaturstabilisierte Harmonische-Generator-Optionen
• Steuerung über Tastatur, USB- und LAN-Schnittstellen mit mitgelieferter Windows-Steuersoftware (RS232 optional)

Anwendungen

• Materialbearbeitung
• Pumpen von OPO-, OPCPA-, Ti:Sapphire-, Farbstofflasern
• Holografie
• Nichtlineare Laserspektroskopie
• Optiktests

Beschreibung

• Innovatives diodengepumptes, selbstgesätes Master-Oszillator-Design erreicht SLM-Ausgabe ohne externe schmalbandige Seed-Dioden oder Kavitätsverriegelungselektronik.
• Stabile Master-Oszillator-Kavität sorgt für TEM₀₀-Raum-Modus-Ausgabe, was zu hervorragenden Strahleigenschaften nach der Verstärkung führt.
• Modelle mit verbessertem Gauß-Fit sind für Anwendungen verfügbar, die ein glattes, nahezu gaußsches Strahlprofil erfordern.
• Lineare Verstärker bieten eine kostengünstige Lösung für hochenergetische Nanosekunden-Systeme mit fortschrittlicher Strahlformung für glatte, hotspot-freie Raumprofile.
• Geringe Lichtdepolarisation ermöglicht eine effiziente Erzeugung bis zur 4. Harmonischen mit optional eingebauten Harmonischen-Generatoren.
• Winkelabgestimmte nichtlineare Kristallharmonische-Generatoren in temperaturstabilisierten Heizungen werden zur Erzeugung der zweiten, dritten und vierten Harmonischen verwendet, mit hoher spektraler Reinheit und manueller oder optional motorisierter Wellenlängenschaltung.
• Geringes optisches Pulsjitter in Bezug auf den Q-Switch-Trigger ermöglicht eine zuverlässige Synchronisation mit externer Ausrüstung.
• Systemsteuerung ist über Steuerpad, USB, LAN und optional RS232 verfügbar, mit Windows-kompatibler Software.

Optionen

• – G: Bietet ein gaußähnliches Strahlprofil (reduziert die Ausgangsenergie des Grundtons um ~80%)
• – AW: Luft-Wasser-Kühlungsoption (ersetzt oder ergänzt die Wasser-Wasser-Kühlungseinheit; die Wärmeabgabe entspricht dem Gesamtenergieverbrauch)
• – N2…N25: Option für längere Pulsdauer (Bereich von 2 bis 25 ns)

Spezifikationen

• Modelle: NanoFlux N2k10-SLM, NanoFlux N5k10-SLM, NanoFlux N10k10-SLM
• Ausgangsenergie: bei 1064 nm: 2000 mJ / 5000 mJ / 10000 mJ; bei 532 nm: 1000 mJ / 2500 mJ / 5000 mJ; bei 355 nm: 450 mJ / 1300 mJ / 2500 mJ; bei 266 nm: 140 mJ / 750 mJ / 1500 mJ
• Pulswiederholrate: 10 Hz
• Pulsdauer: 2 ± 0,5 ns (andere Dauern 2–25 ns optional)
• Pulsenergiestabilität: bei 1064 nm: ≤ 0,8 %; bei 532 nm: ≤ 1,5 %; bei 355 nm: ≤ 3 %; bei 266 nm: ≤ 4 %
• Langzeit-Leistungsdrift: ± 2 %
• Strahlraumprofil: Super-Gauß
• M²: 4,4 / 6,6 / 9,2 (je nach Modell)
• Strahldurchmesser: ~12 mm / ~18 mm / ~25 mm
• Strahlrichtungsstabilität: ≤ 25 µrad
• Strahldivergenz: ≤ 0,5 mrad
• Optisches Pulsjitter: ≤ 0,2 ns
• Linienbreite: ≤ 0,01 cm⁻¹ (SLM)
• Polarisation: linear, >90 %
• Laserkopfgröße (B×L×H mm): 455 × 1220 × 270 / 600 × 1500 × 300 / 700 × 2000 × 300
• Stromversorgungsgröße (B×L×H mm): 550 × 600 × 1030 (oder 2 Einheiten für größere Modelle)
• Umbilikallänge: 5 m
• Stromanforderungen: 208, 380 oder 400 V AC, dreiphasig, 50/60 Hz
• Energieverbrauch: ≤ 5 kVA / ≤ 6 kVA / ≤ 8 kVA
• Wasserversorgung: ≤ 5 l/min, 2 Bar, max 15 °C / ≤ 7 l/min / ≤ 10 l/min (je nach Modell)
• Betriebstemperatur: 22 ± 2 °C
• Lagerungstemperatur: 15–35 °C
• Relative Luftfeuchtigkeit (nicht kondensierend): ≤ 80 %
• Raumsauberkeit: ISO Klasse 7

Hinweis: Der Laser muss jederzeit an das Stromnetz angeschlossen sein. Wenn er länger als 1 Stunde getrennt wird, ist eine Aufwärmzeit von einigen Stunden erforderlich, bevor er eingeschaltet wird.
