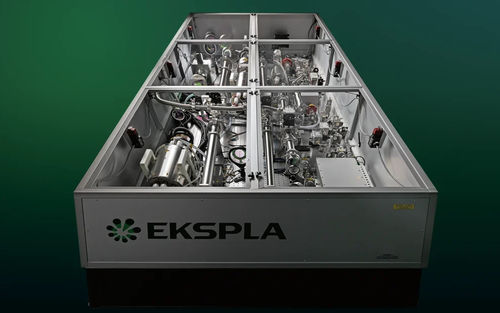

Femtosekunden-Lasersystem UltraFlux HR

FestkörperFaserabstimmbar

Die UltraFlux HR-Serie ist ein kompaktes Femtosekunden-Lasersystem mit hoher Repetitionsrate und abstimmbarer Wellenlänge, das die Vorteile von ultraschnellen Faserlasern mit doppeltem Ausgang sowie von Festkörper- und parametrisch gechirpten Pulsverstärkungstechnologien vereint. Dieses System basiert auf der neuartigen OPCPA-Technologie (Optical Parametric Chirped Pulse Amplification) und verfügt über ein patentiertes Front-End-Design (Patente Nr. EP2827461 und EP2924500). Das System bietet Wellenlängenbereiche von 750-960 nm, 375-480 nm, 250-320 nm und 210-230 nm und liefert bis zu 14 mJ Pulsenergie bei 1 kHz Wiederholrate. Es bietet eine ausgezeichnete Pulsenergiestabilität (≤ 1 % RMS) und eine langfristige durchschnittliche Leistungsstabilität (≤ 1,5 % RMS über einen Zeitraum von 8 Stunden). Das System kann mit perfekt synchronisierten Femtosekunden- und Pikosekunden-Ausgangsoptionen, freihändiger Wellenlängenabstimmung und Hochkontrastpulsen ohne zusätzliche Verbesserungsausrüstung ausgestattet werden. Merkmale

• Basiert auf OPCPA-Technologie
• Patentiertes Front-End-Design (EP2827461, EP2924500)
• Wellenlängen-Abstimmbereiche: 750-960 nm, 375-480 nm, 250-320 nm, 210-230 nm
• Bis zu 14 mJ Pulsenergie bei 1 kHz Wiederholrate
• Exzellente Pulsenergiestabilität: ≤ 1 % RMS
• Exzellente Langzeitstabilität der mittleren Leistung: ≤ 1.5 % RMS über 8 Stunden
• Perfekt synchronisierter fs und ps Ausgang optional erhältlich
• Handfreie Wellenlängenabstimmung
• Hochkontrastreiche Pulse ohne zusätzliche Ausrüstung

Anwendungen

• Breitband-CARS und SFG
• Femtosekunden-Pump-Probe-Spektroskopie
• Nichtlineare Spektroskopie
• High Harmonic Generation

Beschreibung Die UltraFlux HR-Serie verwendet einen Pikosekunden-Faserlaser mit doppelter Ausgangsleistung, um sowohl den Pikosekunden-DPSS-Pumplaser als auch den parametrischen Femtosekunden-Verstärker mit einer spektral verbreiterten Ausgangsleistung zu versorgen. Dieser Ansatz vereinfacht das System, da der Femtosekunden-Regenerationsverstärker entfällt und keine Synchronisation von Pump- und Seedpuls mehr erforderlich ist, so dass praktisch kein Jitter zwischen den Kanälen auftritt. Der Ausgangspulskontrast auf der Zeitskala von Pikosekunden bis Nanosekunden wird verbessert. Alle Lasersysteme der UltraFlux-Serie werden auf einem starren Breadboard oder einem optischen Tisch montiert, um eine hervorragende Langzeitstabilität zu gewährleisten. Der modulare interne Aufbau ermöglicht eine hohe Anpassungsfähigkeit und einfache Skalierbarkeit mit der Möglichkeit, kundenspezifische Spezifikationen oder mehrere Kanäle hinzuzufügen. Die parametrisch gechirpte Pulsverstärkungstechnologie und ein neuartiger ultraschneller Faserlaser ermöglichen fortschrittliche Femtosekunden-Pump-Probe, nichtlineare Spektroskopie, Experimente zur Erzeugung hoher Harmonischer und andere ultraschnelle wissenschaftliche Anwendungen. Optionen

• -F10: Short Pulse Option reduziert die Dauer des Ausgangspulses auf ≤ 10 fs (Wellenlängen-Abstimmbarkeit ist mit dieser Option nicht verfügbar)
• -CEP: CEP-Stabilisierung auf ≤ 400 mrad (passive und aktive CEP-Stabilisierung)
• -DM: Deformable Mirror Option zur Verbesserung des Strehl-Verhältnisses auf > 0.9
• -SH/TH/FH: Ausgänge für zweite, dritte und vierte Harmonische (Umwandlungseffizienz vom Signal ~20%, ~5%, ~1%; nicht gleichzeitig mit dem Signalausgang)
• -ps out: Zusätzlicher ps-Ausgang, der optisch mit dem Hauptsystemausgang synchronisiert ist (kann simultan oder nicht simultan sein)
• -AW: Luft-Wasser-Kühlung (kein externes Wasser erforderlich; die Wärmeabgabe entspricht der Gesamtleistungsaufnahme)

Spezifikationen

• Modellvarianten: UltraFlux FT031k, FT31k, FT61k, FT141k
• Ausgangsenergie (Signal): 300 µJ (FT031k), 3 mJ (FT31k), 6 mJ (FT61k), 14 mJ (FT141k)
• SH-Ausgang: 60 µJ, 0,6 mJ, 1,5 mJ, 3,5 mJ
• TH-Ausgang: 15 µJ, 150 µJ, 0,4 mJ, 1,2 mJ
• FH-Ausgang: 3 µJ, 30 µJ, 100 µJ, 300 µJ
• Puls-Wiederholrate: 1 kHz
• Wellenlängen-Abstimmbereich (Signal): 750-960 nm
• Wellenlängen-Abstimmbereich (SH): 375-480 nm
• Wellenlängen-Abstimmbereich (TH): 250-320 nm
• Wellenlängen-Abstimmbereich (FH): 210-230 nm
• Abtastschritte: 5 nm (Signal, SH), 3 nm (TH), 2 nm (FH)
• Pulsdauer: 40 ± 20 fs
• Pulsenergiestabilität: ≤ 1,5% (FT031k), ≤ 1% (andere)
• Langzeitleistungsdrift: ± 1,5%
• Raumprofil des Strahls: Gaußförmig (FT031k), Super-Gaußförmig (andere)
• Strahldurchmesser: ~2 mm (FT031k), ~5 mm (FT31k), ~7 mm (FT61k), ~15 mm (FT141k)
• Strahlrichtungsstabilität: ≤ 30 µrad
• Temporaler Kontrast: APFC (innerhalb ±50 ps): 10^10:1; Vorimpuls (50-10 ps): 10^8:1; Vorpuls (10-1 ps): 10^6:1; Nach-Impuls (über 20 ps): 10^6:1
• Optischer Pulsjitter (Trig out): ≤ 100 ps; (Pre-Trig out): ≤ 50 ps; (mit -PLL Option): ≤ 2 ps
• Polarisation: linear, horizontal
• Laserkopfgröße (B×L×H mm): 750×1200×300 (FT031k), 900×1500×300 (FT31k), 900×1800×300 (FT61k), 1200×2000×300 (FT141k)
• Netzteilgröße (B×L×H mm): 553×600×850 (FT031k, FT31k, FT61k), 553×600×1250 (FT141k)
• Kabellänge: 2.5 m
• Elektrische Leistung: 200-240 V AC, einphasig, 47-63 Hz (FT031k, FT31k); 208, 380 oder 400 V AC, dreiphasig, 50/60 Hz (FT61k, FT141k)
• Stromverbrauch: ≤ 1 kW (FT031k), ≤ 2 kW (FT31k), ≤ 5 kW (FT61k), ≤ 8 kW (FT141k)
• Wasserversorgung: nicht erforderlich (FT031k, FT31k, FT61k), ≤ 5 l/min, 2 Bar, max 20 °C (FT141k)
• Umgebungstemperatur bei Betrieb: 22 ± 2 °C
• Umgebungstemperatur bei Lagerung: 15-35 °C
• Relative Luftfeuchtigkeit (nicht kondensierend): ≤ 80%
• Raumluftfeuchtigkeit: ISO-Klasse 7
