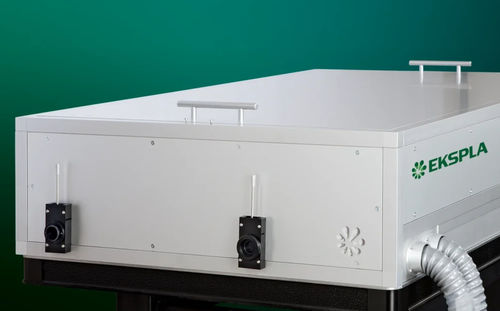

Pulslasersystem NanoFlux AWG

NanosekundenQ-SwitchFestkörper

Die NanoFlux AWG-Serie sind zeitlich geformte Hochenergie-Nd:YAG-Laser, die für fortgeschrittene wissenschaftliche und industrielle Anwendungen entwickelt wurden. Das Hauptmerkmal dieser Laser ist die Fähigkeit, Ausgangsimpulse zeitlich zu formen, erreicht durch einen elektro-optischen Modulator, der von einem programmierbaren Arbiträrwellenformgenerator (AWG) angetrieben wird.

Eigenschaften

• Hochenergie-Nanosekundenlaser
• Zeitlich geformte Impulse
• Impulsenergien bis zu 10 J
• Impulswiederholrate von 10 Hz
• Arbiträrwellenformgenerator zur Impulsformung
• Einstellbare Impulsdauer von 0,15 bis 500 ns
• Ausgezeichnete Impulsenergiestabilität
• Kostengünstiger Blitzlampen-gepumpter Leistungsverstärker
• Optionale temperaturstabilisierte Harmonische Optionen
• Super-Gaussian Strahlprofil

Anwendungen

• OPCPA-Pumpen
• Front-End für Leistungsverstärker
• Ti:Saphir-Pumpen
• Laser-Peening – Materialhärtung durch laserinduzierte Stoßwelle
• Plasma- und Stoßphysik

Beschreibung
Das NanoFlux AWG-Lasersystem beginnt mit einem Single-Mode-CW-Laser, der in einem Faserverstärker verstärkt wird. Der AWG-gesteuerte Modulator überträgt Impulse der erforderlichen zeitlichen Form und Dauer, die weiter durch einen diodengepumpten regenerativen Verstärker oder einen All-in-Fiber-Verstärker verstärkt werden, um Energien zu erreichen, die für Single-Pass-Dioden- und Blitzlampen-gepumpte Verstärker ausreichen. Die Impulsformungsauflösung beträgt 125 ps, mit einer maximalen Impulslänge von 500 ns. Das System verwendet lineare Verstärker für Hochenergie-Nanosekundenimpulse, mit räumlicher Strahlformung, um ein flaches Strahlprofil zu erreichen. Winkelabgestimmte nichtlineare Kristallharmonische Generatoren in temperaturstabilisierten Heizungen werden für die zweite, dritte und vierte Harmonische Erzeugung verwendet, mit einem harmonischen Trennsystem, das eine hohe spektrale Reinheit gewährleistet.

Optionen

• – G: Bietet ein gaussähnliches Strahlprofil (Impulsenergien typischerweise um 80% niedriger als bei der Standardversion)
• – AW: Wasser-Luft-Kühlungsoption
• – N20…N500: Erweiterte AWG-Impulsdauern (Ausgangsenergien, insbesondere für SHG-Ausgang, sind für eine Impulsdauer mit quadratischer zeitlicher Impulsform spezifiziert)

Spezifikationen

• Modelle: NanoFlux N2k10-AWG, NanoFlux N5k10-AWG, NanoFlux N10k10-AWG
• Ausgangsenergie bei 1064 nm: 1500 mJ (N2k10-AWG), 5000 mJ (N5k10-AWG), 10 000 mJ (N10k10-AWG, 2 × 5 000 mJ)
• Ausgangsenergie bei 532 nm: 1000 mJ (N2k10-AWG), 3000 mJ (N5k10-AWG), 6000 mJ (N10k10-AWG)
• Ausgangsenergie bei 355 nm: für alle Modelle anfragen
• Impulswiederholrate: 10 Hz
• Impulsdauer: 0,15 – 20 ns (variabel in Schritten von 125 ps; Standardanpassbarkeit 1–20 ns; Impulsformung möglich 1–500 ns)
• Impulsenergiestabilität bei 1064 nm: ≤ 0,5 %
• Impulsenergiestabilität bei 532 nm: ≤ 1 %
• Langzeit-Leistungsdrift: ± 2 %
• Räumliches Strahlprofil: Super-Gaussian
• Strahldurchmesser: ~11 mm (N2k10-AWG), ~25 mm (N5k10-AWG, N10k10-AWG)
• Strahlzeigerstabilität: ≤ 50 µrad
• Strahldivergenz: ≤ 0,5 mrad
• Optisches Impulsjitter: < 50 ps
• Linienbreite: Single-Mode
• Polarisation: linear, > 90 % (N2k10-AWG, N5k10-AWG), linear (N10k10-AWG)
• Laserkopfgröße (B×L×H mm): 750 × 1350 × 300 (N2k10-AWG), 700 × 2100 × 300 (N5k10-AWG), 1000 × 2100 × 300 (N10k10-AWG)
• Stromversorgung Größe (B×L×H mm): 550 × 600 × 840 – 1 Einheit, 550 × 600 × 670 – 1 Einheit (N2k10-AWG); 550 × 600 × 1220 – 2 Einheiten (N5k10-AWG); 550 × 600 × 1220 – 2 Einheiten, 550 × 600 × 670 – 1 Einheit (N10k10-AWG)
• Umbilical Länge: 5 m
• Stromanforderungen: 208, 380 oder 400 V AC, dreiphasig, 50/60 Hz
• Stromverbrauch: ≤ 6 kVA (N2k10-AWG), ≤ 9 kVA (N5k10-AWG), ≤ 13 kVA (N10k10-AWG)
• Wasserversorgung: ≤ 5 l/min, 2 Bar, max 15 °C (N2k10-AWG); ≤ 8 l/min, 2 Bar, max 15 °C (N5k10-AWG); ≤ 12 l/min, 2 Bar, max 15 °C (N10k10-AWG)
• Betriebstemperatur: 22 ± 2 °C
• Lagerungstemperatur: 15 – 35 °C
• Relative Luftfeuchtigkeit (nicht kondensierend): ≤ 80 %
• Sauberkeit des Raumes: ISO Klasse 7

Hinweis: Der Laser muss jederzeit an das Stromnetz angeschlossen sein. Wenn er länger als 1 Stunde getrennt ist, ist eine Aufwärmzeit von einigen Stunden erforderlich, bevor er eingeschaltet wird.
