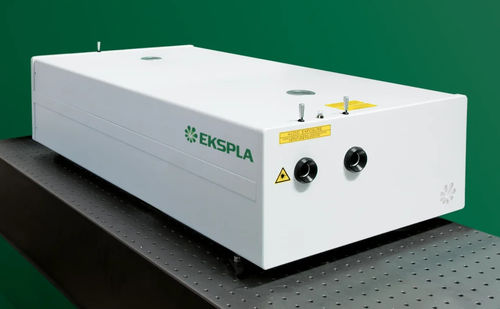

Signalverstärker PicoFlux HP

RFPicosekunden

Die PicoFlux HP-Serie sind diodengepumpte Pikosekunden-Verstärker mit hoher Repetitionsrate, die bis zu 150 mJ Pikosekundenpulse bei 1 kHz Repetitionsrate oder 500 mJ bei 100 Hz liefern können. Diese Verstärker bieten eine hohe Pulsenergie, eine ausgezeichnete Puls-zu-Puls-Energiestabilität und eine hervorragende Strahlqualität, was sie ideal für anspruchsvolle Anwendungen wie OPCPA-Pumpen, nichtlineare Optik und fortschrittliche Spektroskopie macht. Merkmale

• Diodengepumpte Pikosekunden-Verstärker
• Pulsenergien bis zu 150 mJ
• 20 - 300 ps Pulsdauer
• Hohe Pulsenergie bis zu 2 kHz Pulswiederholrate
• Diodengepumpter Festkörperaufbau
• Fortgeschrittene Strahlformung für hohe Pulsenergie
• Interne oder externe Seeding-Quelle
• Thermisch induzierte Doppelbrechung kompensiert
• Geringe Wartungskosten
• Synchronisationspulse mit weniger als 10 ps RMS Jitter für die Triggerung von Streak-Kameras
• Steuerung über USB- und LAN-Schnittstellen mit mitgelieferter Windows-Steuersoftware (RS232 optional)
• Vakuum-Bildrelais-System
• Optional temperaturstabilisierte zweite, dritte und vierte Harmonische
• Optional hochpräzise Synchronisation zu externem HF-Signal mit PLL-Option
• Optional Gauß-ähnliches räumliches Strahlprofil mit Gauß-Fit > 85 % im Nahfeld
• Optional reduzierte Pulsdauer auf 20 ps

Anwendungen

• Zeitaufgelöste Spektroskopie
• SFG/SHG-Spektroskopie
• Nichtlineare Spektroskopie
• OPCPA-Pumpen
• OPG/OPA-Pumpen
• Ferngesteuerte Laserabtastung
• Satelliten-Entfernungsmessung
• Andere spektroskopische und nichtlineare optische Anwendungen

Beschreibung Die Verstärker der Serie PicoFlux mit hoher Repetitionsrate sind so konzipiert, dass sie mit einer externen Seeding-Quelle geimpft werden können. Der diodengepumpte regenerative Verstärker sorgt für die Verstärkung des Seed-Signals zu stabilen mJ-Pulsen für die weitere Verstärkung in Linearverstärkern. Eine fortschrittliche Strahlformung sorgt für ein gleichmäßiges, hot-spot-freies räumliches Profil am Laserausgang. Die geringe Lichtdepolarisation ermöglicht die hocheffiziente Erzeugung von Oberwellen bis zur 4. Harmonischen mit optionalen integrierten Oberwellengeneratoren. Alternativ dazu kann ein interner Seeder nach Kundenwunsch eingebaut werden. Für die Erzeugung der zweiten, dritten und vierten Harmonischen werden winkelabgestimmte LBO- und/oder BBO-Kristalle verwendet, die in temperaturstabilisierte Heizelemente eingebaut sind. Das System zur Trennung der Oberwellen gewährleistet eine hohe spektrale Reinheit der Strahlung und leitet sie zu den Ausgangsanschlüssen. Zur Vereinfachung der Bedienung kann der Verstärker über USB- und LAN-Schnittstellen (RS232 optional) mit der mitgelieferten Windows-Steuersoftware gesteuert werden. Optionen

• Benutzerdefinierte Pulsdauer zwischen 20 ps und 300 ps (Verkürzung unter 90 ps reduziert die Ausgangsenergie proportional)
• 50 Hz oder 100 Hz Pulswiederholrate (Energie kann ~4 mal erhöht werden)
• 2 kHz pulswiederholrate (reduziert die Ausgangsenergie der Grundschwingung um ~50%)
• Gaußsches räumliches Strahlprofil (reduziert die Ausgangsenergie der Grundschwingung um ~80%)
• Externer Seeder-Eingang über motorisierte spektrale Verbreiterungsstufe (benötigt >1.5 nJ pro Puls bei 800 nm, 100 fs)
• Phase-Lock-Loop (PLL)-Option für präzise Kopplung an externes HF-Signal (Jitter zwischen elektrischem und optischem Signal ≤ 3 ps)
• Ausgänge für zweite, dritte und vierte Harmonische (Umwandlungseffizienz von der Grundwelle: ~50%, ~30%, ~10%; nicht gleichzeitig mit dem Grundwellenausgang)
• Wasser-Luft-Kühlung (ersetzt oder ergänzt die Wasser-Wasser-Kühleinheit; die Wärmeabgabe entspricht der Gesamtleistungsaufnahme)

Spezifikationen

• Modellvarianten: PicoFlux P500100, PicoFlux P301k, PicoFlux P601k, PicoFlux P1301k
• Ausgangsenergie (fundamental): bis zu 500 mJ (P500100), 30 mJ (P301k), 60 mJ (P601k), 130 mJ (P1301k)
• SH-Ausgang: bis zu 300 mJ, 20 mJ, 40 mJ, 85 mJ
• TH-Ausgang: bis zu 200 mJ, 10 mJ, 20 mJ, 50 mJ
• FH-Ausgang: bis zu 50 mJ, 3 mJ, 6 mJ, 15 mJ
• Impulswiederholrate: 100 Hz (P500100), 1 kHz (andere)
• Pulsdauer: 90 ± 10 ps (Standard), anpassbar 20-300 ps
• Pulsenergiestabilität (Grundschwingung): ≤ 0,5 % RMS
• Langzeitleistungsdrift: ± 1,5 %
• Raumprofil des Strahls: Super-Gauß'sches Profil (6-11. Ordnung im Nahfeld)
• Strahldurchmesser: ~12 mm (P500100), ~5 mm (P301k), ~7 mm (P601k, P1301k)
• Strahlrichtungsstabilität: ≤ 20 µrad
• Strahldivergenz: ≤ 0,5 mrad
• Vorimpuls-Kontrast: > 200:1 (1000:1 auf Anfrage erhältlich)
• Optischer Puls-Jitter (Trig out): ≤ 100 ps; (Pre-Trig out): ≤ 50 ps; (mit PLL): ≤ 2 ps
• Polarisation: linear
• Laserkopfgröße (B×L×H mm): 1200×2400×300 (P500100), 600×1500×300 (P301k), 900×1500×300 (P601k), 900×1800×300 (P1301k)
• Netzteilgröße (B×L×H mm): variiert je nach Modell
• Längsschnitt: 2.5 m (bis zu 5 m auf Anfrage erhältlich)
• Elektrische Leistung: 208, 380 oder 400 V AC, dreiphasig, 50/60 Hz
• Leistungsaufnahme: ≤ 5 kW (P500100, P301k), ≤ 10 kW (P601k), ≤ 22 kW (P1301k)
• Wasserversorgung: bis zu 40 l/min, 2 Bar, max. 15-20 °C (variiert je nach Modell)
• Umgebungstemperatur bei Betrieb: 22 ± 2 °C
• Umgebungstemperatur bei Lagerung: 15-35 °C
• Relative Luftfeuchtigkeit (nicht kondensierend): ≤ 80 %
• Raumreinheit: ISO-Klasse 7
