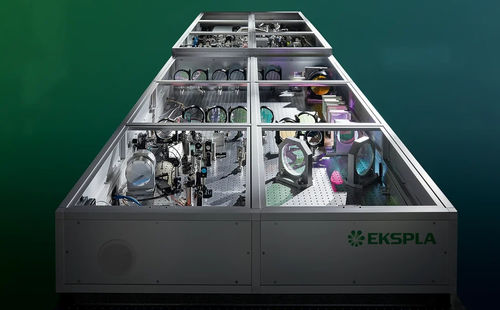

Femtosekunden-Lasersystem UltraFlux HE

Faserfür Industrieanwendungenfür Spektroskopie

Die UltraFlux HE-Serie ist ein hochenergetisches Femtosekunden-OPCPA-Lasersystem (Optical Parametric Chirped Pulse Amplification), das für anspruchsvolle wissenschaftliche und industrielle Anwendungen entwickelt wurde. Es liefert bis zu 30 TW Spitzenleistung bei bis zu 10 Hz und wurde ursprünglich für ELI-ALPS (Extreme Light Infrastructure - Attosecond Light Pulse Source) in Ungarn entwickelt und ist nun für eine Vielzahl von Anwendungen verfügbar. Das System basiert auf der patentierten OPCPA-Technologie und verfügt über einen Master-Oszillator, der eine faserübergreifende Yb-dotierte Pikosekunden-Laser-Seed-Quelle mit zwei Faserausgängen ist, die eine optische Synchronisation gewährleistet und komplexe zeitliche Synchronisationssysteme überflüssig macht. Das Nd:YAG-Pikosekunden-Pumplasersystem umfasst diodengepumpte und blitzlampengepumpte Verstärker sowie Generatoren für die zweite Harmonische zur Wellenlängenkonversion. Das Front-End NOPCPA besteht aus mehreren Teilsystemen, darunter ein optischer parametrischer Pikosekundenverstärker, ein Gitterkompressor, ein Weißlichtgenerator und ein nichtkollinearer optischer parametrischer Femtosekundenverstärker. Das System verwendet einen Grism- oder Offner-Pulsstrecker und einen Dazzler zur Phasenkompensation hoher Ordnung mit mehreren Verstärkungsstufen, um bis zu 1 J Pulsenergie zu erreichen. Die verstärkten Pulse werden auf Femtosekunden komprimiert, und die Ausgangsdiagnose gewährleistet einen zuverlässigen, schlüsselfertigen Betrieb. Merkmale

• Basierend auf neuartiger OPCPA-Technologie
• Patentiertes Front-End-Design (EP2827461 und EP2924500)
• Bis zu 1 J Pulsenergie bei 5 Hz Wiederholrate
• Pulswiederholrate von Einzelschuss bis 100 Hz
• Pulsdauer bis zu 10 fs
• Bis zu 50 mJ Pulsenergie bei 100 Hz
• Exzellente Pulsenergiestabilität: ≤ 1 % RMS
• Hervorragende Langzeitstabilität der Durchschnittsleistung: ≤ 1.5 % RMS über einen Zeitraum von 8 Stunden
• Perfekt synchronisierter fs und ps Ausgang optional erhältlich
• Handfreie Wellenlängenabstimmung
• Hochkontrastreiche Pulse ohne zusätzliche Verbesserungsausrüstung

Anwendungen

• Breitband-CARS und SFG
• Femtosekunden-Pumpspektroskopie
• Nichtlineare Spektroskopie
• Erzeugung hoher Harmonischer
• Teilchenbeschleunigung im Wachfeld
• Erzeugung von Röntgenstrahlung

Optionen

• -F10: Short Pulse Option reduziert die Dauer des Ausgangspulses auf ≤ 10 fs (Wellenlängen-Abstimmbarkeit nicht verfügbar mit dieser Option)
• -CEP: CEP-Stabilisierung auf ≤ 400 mrad (passive und aktive Stabilisierung)
• -DM: Deformable Mirror Option zur Verbesserung des Strehl-Verhältnisses auf > 0.9
• -SH/TH/FH: Ausgänge für die zweite, dritte und vierte Harmonische (Umwandlungseffizienz ~35%, ~12% bzw. ~3%; nicht gleichzeitig mit dem Signalausgang)
• -ps out: Zusätzlicher ps-Ausgang, der optisch mit dem Hauptsystemausgang synchronisiert ist (kann simultan oder nicht simultan sein)
• -AW: Luft-Wasser-Kühlung (kein externes Wasser erforderlich; die Wärmeabgabe entspricht der Gesamtleistungsaufnahme)

Spezifikationen (ausgewählte Modelle)

• Ausgangsenergie (Signal): 3 mJ (FT310), 100 mJ (FT10010), 50 mJ (FF50100-F10), 800 mJ (FF8005)
• SH-Ausgang: bis zu 3,5 mJ
• TH-Ausgang: bis zu 1,2 mJ
• FH-Ausgang: bis zu 300 µJ
• Impulswiederholrate: 10 Hz (FT310, FT10010), 100 Hz (FF50100-F10), 5 Hz (FF8005)
• Wellenlängen-Abstimmbereich (Signal): 750-960 nm (FT310, FT10010), 840 nm (FF50100-F10, FF8005)
• Pulsdauer: 40 ± 20 fs (Standard), ≤ 10 fs (F10-Option)
• Pulsenergiestabilität: ≤ 1,5% (Standard), ≤ 1% (FF50100-F10)
• Langzeitleistungsdrift: ±1,5%
• Raumprofil des Strahls: Super-Gaußsches Profil
• Strahldurchmesser: ~5 mm bis ~80 mm je nach Modell
• Strahlrichtungsstabilität: ≤ 20 µrad
• Zeitlicher Kontrast: APFC (innerhalb ±50 ps): 10¹⁰:1; Vorimpuls (50-10 ps): 10⁸:1; Vorimpuls (10-1 ps): 10⁶:1; Nachimpuls (über 20 ps): 10⁶:1
• Optischer Pulsjitter (Trig out): ≤ 100 ps; (Pre-Trig out): ≤ 50 ps; (mit -PLL Option): ≤ 2 ps
• Polarisation: linear
• Laserkopfgröße (B×L×H): bereich von 900 × 1500 × 300 mm bis 1500 × 2000 × 500 mm (variiert je nach Modell)
• Größe des Netzteils (B×L×H): Bereich von 553 × 600 × 850 mm bis 553 × 600 × 1800 mm
• Kabellänge: 5 m
• Elektrische Leistung: 200-240 V AC einphasig oder 208/380/400 V AC dreiphasig (je nach Modell)
• Leistungsaufnahme: ≤ 1 kVA bis ≤ 11 kVA (je nach Modell)
• Wasserversorgung: ≤ 3 bis ≤ 14 l/min, 2 Bar, max 15-20 °C
• Umgebungstemperatur bei Betrieb: 22 ± 2 °C
• Umgebungstemperatur bei Lagerung: 15-35 °C
• Relative Luftfeuchtigkeit (nicht kondensierend): ≤ 80%
• Raumreinheit: ISO Klasse 7

Hinweis

• Der Laser muss jederzeit an das Stromnetz angeschlossen sein. Wenn er länger als 1 Stunde nicht angeschlossen ist, muss er vor dem Einschalten einige Stunden aufgewärmt werden.

Typische Modelle

• UltraFlux FT310
• UltraFlux FT10010
• UltraFlux FF50100-F10
• UltraFlux FF8005

Bestellinformationen

• Bestelldiagramme und weitere Details finden Sie in der Produktdokumentation.

Merkmale / Technische Daten

• Spitzenleistung: bis zu 30 TW
• Pulsenergie: bis zu 1 J
• Pulsdauer: bis zu 10 fs
• Wiederholrate: bis zu 100 Hz
• Wellenlängenabstimmung: 750-960 nm (Signal), Oberwellen verfügbar
• Pulsenergiestabilität: ≤ 1-1.5% RMS
• Langzeit-Leistungsdrift: ±1,5% über 8 Stunden
• Strahlprofil: Super-Gaußsches Profil
• Strahldurchmesser: modellabhängig
• Punktstabilität: ≤ 20 µrad
• Polarisation: linear
• Stromversorgung: ein- oder dreiphasig, modellabhängig
• Kühlung: Wasser oder Luft-Wasser (Option)
• Raumanforderungen: ISO Klasse 7, 22 ± 2 °C, ≤ 80% RH
