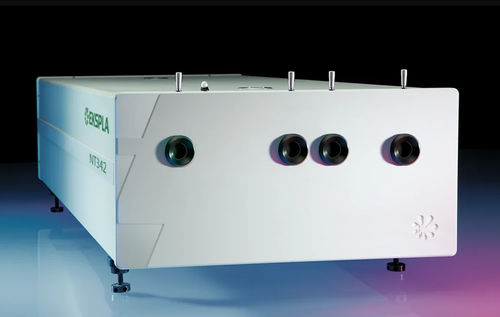

Nanosekunden-Lasersystem NT340

breiträumig abstimmbarfür Spektroskopieautomatisch

Die NT340-Serie ist ein hochenergetisches, breit abstimmbares Nanosekunden-Lasersystem, das für eine Vielzahl von spektroskopischen Anwendungen entwickelt wurde. Sie bieten eine freihändige, spaltfreie Abstimmung von 192 nm bis 4400 nm bei einer Wiederholrate von bis zu 20 Hz, und das alles in einem einzigen kompakten Gehäuse. Mit einer Linienbreite von weniger als 5 cm-¹ und einer großen Auswahl an Optionen ist der NT340 eine ausgezeichnete Wahl für anspruchsvolle Spektroskopieaufgaben. Merkmale

• Ausgezeichnete Zuverlässigkeit
• Zwei Jahre Garantie
• Hand-lückenlose Wellenlängenabstimmung von 192 bis 4400 nm (automatischer Wellenlängenscan ist programmierbar)
• Bis zu 150 mJ Pulsenergie im sichtbaren Spektralbereich
• Bis zu 22 mJ Pulsenergie im UV-Spektralbereich
• Bis zu 20 mJ Pulsenergie im MIR-Spektralbereich
• 3 - 5 ns Puls dauer
• Bis zu 20 Hz Pulswiederholrate
• Fernsteuerung über Tastatur oder PC
• Optionaler separater gemeinsamer Ausgang für 532/1064 nm Strahl (separater Ausgang für den 355 nm Strahl ist Standard)
• OPO-Pumpenenergieüberwachung
• Hermetisch abgedichteter Oszillatorhohlraum schützt nichtlinearen Kristalle vor Staub und Feuchtigkeit

Anwendungen

• Laser-induzierte Fluoreszenz
• Blitzphotolyse
• Photobiologie
• Fernerkundung
• Zeitaufgelöste Spektroskopie
• Nichtlineare Spektroskopie
• Vibrationsspektroskopie
• Cavity-Ring-Down-CRDS
• Cavity-Ring-Down-Laserabsorptions-CRLAS-Spektroskopie
• Infrarotspektroskopie
• Gasspektroskopie

Beschreibung Die Nanosekundenlaser der Serie NT340 mit abstimmbarer Wellenlänge integrieren nahtlos einen optischen parametrischen Oszillator im Nanosekundenbereich und einen gütegeschalteten Nd:YAG-Nanosekundenlaser in einem kompakten Gehäuse. Zu den wichtigsten Systemmerkmalen gehören die freihändige Wellenlängenabstimmung von UV bis IR, eine hohe Konversionseffizienz, ein optionaler fasergekoppelter Ausgang und ein separater Ausgang für den Pumplaserstrahl. Das System bietet eine Linienbreite von weniger als 5 cm-¹, ideal für viele spektroskopische Anwendungen. Das OPO-Pumpenergieüberwachungssystem ermöglicht eine präzise Steuerung der Pumplaserparameter, und der Austausch der Blitzlampe kann ohne Fehlausrichtung oder Leistungsverlust durchgeführt werden. Vorteile

• Hand-freie Wellenlängenabstimmung - kein physischer Eingriff erforderlich
• Weite Abstimmbarkeit (192 - 4400 nm) und hohe Pulsenergie (bis zu 150 mJ) für umfangreiche Materialuntersuchungen
• Schmale Linienbreite (bis zu 3 cm-¹) und hervorragende Abstimmungsauflösung (1-2 cm-¹) für qualitativ hochwertige Spektren
• Flashlampenaustausch ohne Fehlausrichtung spart Wartungskosten
• Hoher Integrationsgrad spart Laborplatz
• In-in-House-Entwicklung und -Fertigung gewährleistet zuverlässigen Garantie- und Nachgarantieservice
• Vielfältige Steuerschnittstellen: USB, RS232, optional LAN, WLAN für einfache Integration
• Abschwächer und Faserkopplungsoptionen für flexible Versuchsaufbauten

Bereichserweiterung durch optionale Add-ons

• -SH: Generator für zweite Harmonische für den Bereich 210-410 nm
• -SF: Summenfrequenzgenerator für den Bereich 300-410 nm mit hoher Pulsenergie
• -SH/SF: Kombinierte Option für höchste Pulsenergie im Bereich 210-410 nm
• -DUV: Option für tiefes UV für den Bereich 192-210 nm
• -MIR: Option für mittleres Infrarot für den Bereich 2500-4400 nm

Zubehör und andere optionale Erweiterungen

• -FC: Fasergekoppelter Ausgang im Bereich 350-2000 nm
• -ATTN: Abschwächer-Ausgang im Bereich 350-2600 nm
• -H, -2H: Separater gemeinsamer Ausgangsanschluss für Pumplaser-Harmonische (532 oder 1064 nm Wellenlänge)
• -AW: Luftgekühltes Netzteil
• -FWS: Option für schnelles Wellenlängen-Scanning für alle Bereiche (außer zwischen den Bereichen), Wellenlängenverschiebung beim Laserschuss

Merkmale / Technische Daten

• Modellvarianten: NT342B, NT342C, NT342E, NT342H
• OPO-Wellenlängenbereich: Signal 410-710 nm, Idler 710-2600 nm
• SH-Generator (optional): 210-410 nm
• SH/SF-Generator (optional): 210-410 nm
• DUV-Generator (wahlfrei): 192-210 nm
• MIR-Generator (optional): 2500-4400 nm (nur NT342C)
• Ausgangspulsenergie (max): OPO bis zu 150 mJ (NT342H), SH-Generator bis zu 15 mJ, SH/SF-Generator bis zu 22 mJ, DUV-Generator bis zu 3 mJ, MIR-Generator bis zu 20 mJ
• Linienbreite: <5 cm-¹
• Minimaler Abstimmschritt: Signal/Idler 1 cm-¹, SH/SF/DUV 2 cm-¹, MIR 1 cm-¹
• Pulsdauer: 3-5 ns (OPO), 4-7 ns (Pumplaser)
• Typischer Strahldurchmesser: bis zu 12 mm (NT342H)
• Typische Strahldivergenz: <2 mrad (OPO), <0,6 mrad (Pumplaser)
• Polarisation: Signal/SH/SF horizontal, Idler/DUV vertikal, MIR horizontal (nur NT342C)
• Pumpwellenlänge: 355 nm
• Typische Pumpenpulsenergie: bis zu 400 mJ (NT342H)
• Pulsenergiestabilität (StdDev): <3.5%
• Impulswiederholrate: bis zu 20 Hz
• Geräteabmessungen (B × L × H): 456 × 821 × 270 mm
• Netzteilabmessungen (B × L × H): 330 × 490 × 585 mm
• Längsschnitt: 2,5 m
• Wasserverbrauch: <10 l/min (max 20 °C)
• Raumtemperatur: 18-27 °C
• Relative Luftfeuchtigkeit: 20-80% (nicht kondensierend)
• Strombedarf: 200-240 VAC, einphasig, 50/60 Hz
• Stromverbrauch: <1,5 kVA
• Sauberkeit des Raumes: nicht schlechter als ISO-Klasse 9
