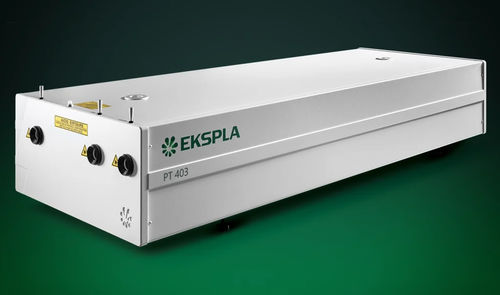

Pikosekunden-Lasersystem PT403

Festkörperabstimmbarfür Spektroskopie

Die PT403-Serie ist ein Pikosekunden-Lasersystem mit abstimmbarer Wellenlänge, das einen DPSS-Pumplaser mit 1 kHz Wiederholrate und einen optisch-parametrischen Generator in einem einzigen Gehäuse integriert und eine abstimmbare Leistung von 210 bis 2300 nm in einer kompakten Einheit bietet. Dieses Design führt zu einer fast doppelt so kleinen Grundfläche, kürzerer Installationszeit, verbesserter Stabilität und erheblichen Vorteilen für den Anwender im Vergleich zu Systemen mit separaten Laser- und OPO-Einheiten. Merkmale

• Abstimmungsbereich: 210-2300 nm
• Motorisierte Freihandabstimmung
• Hohe Pulsenergie bei 1 kHz Raten
• Diodengepumptes Festkörperdesign
• Schmale Linienbreite: < 9 cm-¹
• Fernsteuerung über Tastatur
• PC-Steuerung
• Optionaler Streak-Kamera-Triggerimpuls mit < 10 ps rms Jitter
• Turn-Key-Betrieb
• Luftgekühlt - externe Wasserversorgung ist nicht erforderlich
• Geringe Wartungskosten

Anwendungen

• Zeitaufgelöste Fluoreszenz (einschließlich Streak-Kamera-Messungen), Pump-Probe-Spektroskopie
• Laser-induzierte Fluoreszenz
• Infrarotspektroskopie
• Nichtlineare Spektroskopie: Oberflächen-SH, Z-Scan
• Andere spektroskopische und nichtlineare Optik-Anwendungen

Vorteile

• Bessere Langzeitstabilität (im Vergleich zu einem Layout, bei dem Laser und OPO in verschiedenen Einheiten untergebracht sind)
• Höhere Sicherheit - alle Strahlen befinden sich in der Box
• Kürzere Installationszeit
• Nahezu doppelt so kleiner Platzbedarf

Beschreibung

• All-in-One-Box-Lösung mit allen Komponenten in einem einzigen kompakten Gehäuse, wodurch das Risiko von Ausrichtungsfehlern zwischen separaten Einheiten eliminiert wird.
• Verwendet industrie- und markterprobte Lösungen für Zuverlässigkeit.
• Der Pumpenlaser basiert auf dem diodengepumpten, luftgekühlten, modengekoppelten Nd:YAG-Laser der Serie PL2210 von Ekspla.
• Der optisch-parametrische Generator basiert auf dem Pikosekunden-optisch-parametrischen Verstärkersystem PGx03 mit vollautomatischer und mikroprozessorgestützter Steuerung für präzise Wellenlängenabstimmung.
• Erzeugt Strahlen mit geringer Divergenz und moderater Linienbreite (typischerweise < 9 cm-¹) bei ~20 ps Pulsdauer.
• Vielseitiges, kosteneffizientes Werkzeug für die wissenschaftliche Forschung in den Bereichen zeitaufgelöste Fluoreszenz, Pump-Probe-Spektroskopie, laserinduzierte Fluoreszenz, Infrarotspektroskopie und mehr.

Einfache und bequeme Lasersteuerung

• Bedienbar vom Mastergerät oder PC über USB (VCP, ASCII-Befehle), RS232 (ASCII-Befehle), LAN (REST API) oder WLAN (REST API), je nach Systemkonfiguration.
• Fernbedienungsfeld mit beleuchtetem Display für einfache Bedienung auch mit Laserschutzbrille.

• Kommunikationsschnittstellen:
  • USB: virtueller serieller Anschluss, ASCII-Befehle
  • RS232: ASCII-Befehle
  • LAN: REST API
  • WLAN: REST API

Aufbau

• Funktionelle Teile:
  • 1 kHz Repetitionsrate DPSS-Pumplaser
  • Optischer parametrischer Generator (OPG)
  • Elektronische Steuereinheit
• Eine einzige optische Einheit bietet eine durchstimmbare Leistung von 210 bis 2300 nm.

Optionen

• Option SF: Energieerhöhung im Bereich 300-409 nm durch Summenfrequenzerzeugung (>20 µJ bei 340 nm; Pulsenergien ~10% niedriger im Vergleich zum System ohne SF-Option).
• Optionen -H, -2H, -3H: 1064 nm-, 532 nm- oder 355 nm-Ausgänge (die gesamte Energie wird an diesen Ausgang geleitet; die Ausgänge sind nicht simultan).
• Kundenindividuelle Lösungen für spezifische Anforderungen verfügbar.

Ausgangsports

• Port 1: 1064 / 532 nm
• Port 2: 210-2300 nm (nur PT403-SH/SF)
• Port 3: 355 nm
• Port 4: 410-2300 nm

Spezifikationen / Technische Merkmale

• Ausgangswellenlängen-Abstimmbereich:
  • SH: 210-409 nm (PT403-SH)
  • Signal: 410-709 nm
  • Idler: 710-2300 nm
• Ausgangspulsenergie:
  • SH: 15 µJ (PT403-SH)
  • Signal: >75 µJ
  • Idler: >25 µJ
• Pulswiederholungsrate: 1000 Hz
• Linienbreite: <9 cm-¹ (PT403), <12 cm-¹ (PT403-SH)
• Typische Pulsdauer: ~20 ps
• Abtastschritt:
  • SH: 0,05 nm (PT403-SH)
  • Signal: 0,1 nm
  • Idler: 1 nm
• Typische Strahlgröße: ~2 mm
• Strahldivergenz: <2 mrad
• Strahlrichtungsstabilität: ≤100 μrad rms
• Strahlpolarisation:
  • SH: horizontal (PT403-SH)
  • Signal: horizontal
  • Idler: vertikal
• Optischer Impulsjitter:
  • Interne Triggerung: <50 ps (StDev) in Bezug auf TRIG1 OUT Impuls
  • Externe Triggerung: ~3 ns (StDev) in Bezug auf den SYNC IN-Impuls
• TRIG1 OUT-Impulsverzögerung: -400 ... 150 ns
• Betriebsanforderungen:
  • Raumtemperatur: 22 ±2 °C
  • Relative Luftfeuchtigkeit: 20-80% (nicht kondensierend)
  • Stromanforderungen: 100-240 V einphasig, 47-63 Hz
  • Stromverbrauch: <0,6 kW
  • Wasserbetrieb: luftgekühlt
  • Raumreinheit: nicht schlechter als ISO Klasse 9
