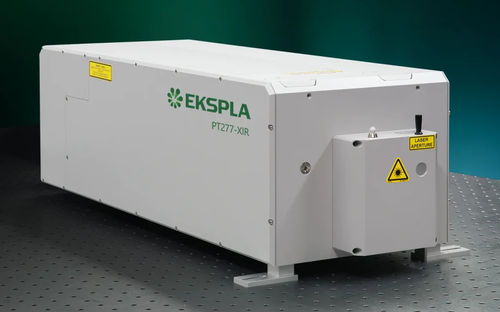

Pikosekunden-Lasersystem PT277 series

abstimmbarMittelinfrarotMikroskopie

Die PT277-Serie ist ein mittel-infrarot abstimmbares Pikosekunden-Lasersystem in einem einzigen Gehäuse, das für fortgeschrittene Anwendungen in der Spektroskopie und Mikroskopie entwickelt wurde. Dieses System integriert einen Pikosekunden-optischen parametrischen Oszillator (OPO) und einen DPSS-Pumplaser in einem einzigen kompakten Gehäuse, das eine robuste Konstruktion, verbesserte Langzeitstabilität und reduzierten Wartungsaufwand bietet. Die PT277 XIR-Serie bietet einen abstimmbaren Wellenlängenbereich von 1403–2020 nm, 2250–4400 nm und 12500–17000 nm mit einer Linienbreite von weniger als 5 cm⁻¹ über den gesamten Abstimmungsbereich. Das System verfügt über eine freihändige, motorisierte Abstimmung, nahezu beugungsbegrenzte Divergenz und Strahlrichtungsstabilität über den gesamten Bereich. Es ist mit einem internen Luftreinigungssystem ausgestattet und unterstützt die PC-Steuerung über USB, RS232 und LAN mit REST-API-Befehlen, was eine schnelle Wellenlängenscannung und einfache Integration mit anderen Geräten ermöglicht.

Merkmale

• Abstimmungsbereich 1403–17000 nm (7127–600 cm⁻¹)
• Freihändige Abstimmung: motorisiert für den gesamten Abstimmungsbereich
• Linienbreite <5 cm⁻¹ im gesamten Abstimmungsbereich
• Nahezu beugungsbegrenzte Divergenz
• Strahlrichtungsstabilität im gesamten Abstimmungsbereich
• Einzelgehäuse: integriert einen Pumplaser und OPO in einem einzigen Gehäuse
• Internes Luftreinigungssystem
• PC-Steuerung über USB (virtueller COM-Port), RS232, LAN mit REST-API-Befehlen
• Schnelles Wellenlängenscannen

Anwendungen

• Infrarotspektroskopie
• SNOM (Scanning-Nahfeldmikroskopie)

Verfügbare Modelle

• PT277-SI: Bietet Schmalbandstrahlung mit einer Linienbreite <5 cm⁻¹ im gesamten Abstimmungsbereich: 1403–2020 nm (7127–4951 cm⁻¹), 2250–4400 nm (4444–2273 cm⁻¹)
• PT277-XIR: Bietet Schmalbandstrahlung mit einer Linienbreite <5 cm⁻¹ im gesamten Abstimmungsbereich: 1403–2020 nm (7127–4951 cm⁻¹), 2250–4400 nm (4444–2273 cm⁻¹), 12500–17000 nm (800–600 cm⁻¹)

Beschreibung

• Integriert einen Pikosekunden-OPO und Pumplaser in einem einzigen kompakten Gehäuse für eine robuste Installation und verbesserte Stabilität
• Hermetisches Design mit internem Luftreinigungssystem zur Entfernung von Wasserdampf und organischen Stoffen
• Nahezu beugungsbegrenzte Divergenz und Strahlrichtungsstabilität über den gesamten spektralen Abstimmungsbereich
• Schnelle, vollautomatische Wellenlängenabstimmung über fortschrittliche Mikroprozessorsteuerung und geschlossene Mikro-Schrittmotoren
• Präzise Temperaturkontrolle der nichtlinearen Kristalle
• Steuerung über Tastatur oder jedes Betriebssystem mit REST-API; Schnittstellen umfassen USB, RS232, LAN, WLAN (optional)

Spezifikationen

• Abstimmungsbereich (PT277-XIR): Signal: 1403–2020 nm (7127–4951 cm⁻¹); Idler: 2250–4400 nm (4444–2273 cm⁻¹); DFG: 12500–17000 nm (800–600 cm⁻¹)
• Ausgangsleistung: >400 mW bei 1400–2020 nm (Signal), >100 mW bei 2250–4000 nm (Idler), >10 mW bei 12500 nm (DFG)
• Linienbreite: <5 cm⁻¹
• Pulswiederholrate: ~87 MHz (gleich wie Pumplaser)
• Pulsdauer: ~8 ps
• Typischer Strahldurchmesser: ~3 mm @ 3000 nm
• Typische Strahldivergenz: <5 mrad @ 1600 nm
• Strahlrichtungsstabilität: <50 µrad rms @ 1600 nm
• Polarisation: linear, vertikal (Signal, Idler, DFG)
• Schnelle spektrale Scangeschwindigkeit: <4 s (1400–2020 nm, 2250–4400 nm), <2 s (5000–16000 nm DFG)
• Ausgangsleistungsmodulationsfrequenz (AOM): 0 Hz – 2 MHz
• Gerätegröße (B × L × H): 320 × 766 × 241 mm
• Stromversorgung Größe: 483 × 140 × 390 mm, eigenständig
• Kühler (Drittanbieter, ca.): 290 × 420 × 290 mm, eigenständig
• Umbilikallänge: 2,5 m
• Kühlung: Wasser-Luft
• Raumtemperatur: 22 ±2 °C; Stabilität: ±1 °C
• Relative Luftfeuchtigkeit: <80% (nicht kondensierend)
• Stromanforderungen: 100–240 VAC (-10% / +5%), einphasig, 50/60 Hz
• Stromverbrauch: <1 kW
• Raumsauberkeit: nicht schlechter als ISO Klasse 9

Hinweis

• Der Laser muss jederzeit an das Stromnetz angeschlossen bleiben. Wenn er länger als 1 Stunde vom Netz getrennt wird, ist vor dem Betrieb eine Aufwärmzeit von einigen Stunden erforderlich. Installieren Sie ihn in einem klimatisierten Raum, der frei von Staub und Aerosolen ist, auf einem soliden optischen Tisch, fern von Vibrationsquellen.
