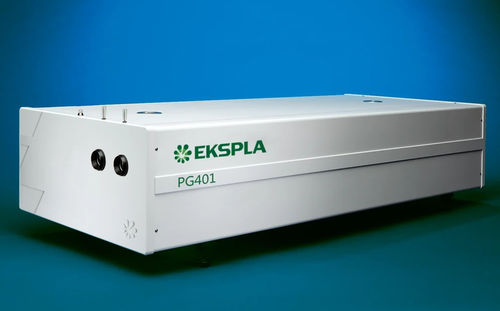

Pikosekunden-Lasersystem PGx01

ultraviolettMittelinfrarotbreiträumig abstimmbar

Die PGx01-Serie ist ein hochenergetischer, breit abstimmbarer optischer parametrischer Pikosekunden-Verstärker (OPA), der für fortschrittliche Spektroskopie- und Forschungsanwendungen entwickelt wurde. Optische parametrische Wanderwellengeneratoren (Travelling Wave Optical Parametric Generators, TWOPG) bieten ultraschnelle, abstimmbare kohärente Lichtquellen, die vom ultravioletten (UV) bis zum mittleren infraroten (mid-IR) Spektrum reichen und damit ideal für eine breite Palette wissenschaftlicher Untersuchungen sind. Merkmale

• Ultrabreiter Spektralbereich von 193 bis 16.000 nm
• Hohe Spitzenleistung (>50 MW), geeignet für nichtlineare Spektroskopieanwendungen
• Schmale Linienbreite <6 cm-¹ (für UV < 9 cm-¹)
• Motorisierte, freihändige Abstimmung im Bereich 193-2.300 nm oder 2.300-16.000 nm
• PC-Steuerung und Fernsteuerung über Tastatur

Anwendungen

• Nichtlineare Spektroskopie: Vibrations-SFG, Oberflächen-SH, Z-Scan
• Pump-Probe-Experimente
• Laser-induzierte Fluoreszenz (LIF)
• Andere Laserspektroskopie-Anwendungen

Beschreibung Die PGx01-Serie besteht aus mehreren Funktionsmodulen: optischer parametrischer Generator (OPG), beugungsgitterbasiertes Linienbreitenverengungssystem (LNS), optischer parametrischer Verstärker (OPA) und eine elektronische Steuereinheit. Das OPG-Modul erzeugt parametrische Superfluoreszenz (PS), deren spektrale Eigenschaften durch den nichtlinearen Kristall bestimmt werden und mit der Wellenlänge variieren. Für schmalbandige Strahlung wird das OPG-Ausgangssignal durch den LNS auf 6 cm-¹ eingeengt und zum Seeding des OPA verwendet. Die Abstimmung der Ausgangswellenlänge erfolgt durch die Einstellung des Winkels des nichtlinearen Kristalls bzw. der nichtlinearen Kristalle und des Gitters, wobei präzise Schrittmotoren und eine computergestützte Steuerung eine außergewöhnliche Reproduzierbarkeit der Wellenlänge gewährleisten. Die Temperaturstabilisierung des nichtlinearen Kristalls sorgt für eine langfristige Ausgangsstabilität. Eingebaute Photodetektoren überwachen die Energie des Pumpimpulses, um die Kristalle zu schützen, und die Steuereinheit warnt, wenn die Energie voreingestellte Werte überschreitet. Das System kann über ein Master-Gerät oder einen PC (USB, RS232, LAN) oder über eine Fernbedienung mit beleuchtetem Display bedient werden, die auch mit Laserschutzbrillen verwendet werden kann. Verfügbare Modelle

• PG401: Abstimmbereich von 420 bis 2300 nm, optimiert für höchste Pulsenergie im sichtbaren Spektrum, geeignet für viele Spektroskopie-Anwendungen.
• PG501-DFG: Abstimmbereich von 2300 bis 16000 nm, optimal für Schwingungs-SFG-Spektroskopie-Aufbauten.

PG401-DFG1 Merkmale

• Der größte freihändige Abstimmbereich - von 420 bis 10000 nm

Lückenlose Abstimmungsverlängerung für PG401

• Lückenloser Abstimmungsbereich 410-709, 710-2300 nm
• Linienbreite <18 cm-¹

Spezifikationen

• Abstimmungsbereich: 193-16.000 nm (modellabhängig)
• Ausgangspulsenergie: >1000 µJ bei 450 nm (PG401), >100 µJ bei 300 nm (PG401-SH), >50 µJ bei 200 nm (PG401-DUV), >200 µJ bei 3700 nm und >30 µJ bei 10.000 nm (PG501-DFG1)
• Linienbreiten: <6 cm-¹ (PG401, PG501-DFG1), <9 cm-¹ (PG401-SH, PG401-DUV)
• Max. Pulswiederholrate: 50 Hz
• Abtastschritt: Signal: 0.1 nm, Idler: 1 nm (PG401)
• Typische Strahlgröße: ~4 mm (PG401), ~3 mm (PG401-SH/DUV), ~5 mm (PG501-DFG1)
• Strahldivergenz: <2 mrad (PG401, PG401-SH/DUV), <0.5 mrad (alle Modelle)
• Strahlprofil: Homogen, ohne Hot Spots, Gauß-Fit >90%
• Pulsdauer: ~20 ps (typisch), 29 ± 5 ps (alle Modelle)
• Physikalische Größe (B x L x H): 456 × 633 × 244 mm (PG401), 456 × 1031 × 249 ± 3 mm (andere)
• Betriebstemperatur: 15-30 °C
• Strombedarf: 100-240 V AC einphasig, 47-63 Hz
• Stromverbrauch: <100 W

Empfohlene Pumpenquellen

• PL2231-50-TH, PL2251A-TH (PG401, PG401-SH, PG401-DUV)
• PL2231-50-SH, PL2251A-SH (PG501-DFG1)

Bestellinformationen

• Bestelldiagramme und zusätzliche Details sind für die Modelle PG4xx und PG5xx verfügbar.

Leistung und Zeichnungen

• Leistungsabstimmungskurven und Zeichnungen der Außenabmessungen sind für alle Modelle verfügbar.

Merkmale / Technische Daten

• Ultrabreiter Spektralbereich: 193-16.000 nm
• Hohe Spitzenleistung: >50 MW
• Schmale Linienbreite: <6 cm-¹ (UV <9 cm-¹)
• Motorisierte Freihandabstimmung: 193-2.300 nm oder 2.300-16.000 nm
• PC- und Fernsteuerung über Tastatur
• Ausgangspulsenergie: bis zu >1000 µJ bei 450 nm
• Pulsdauer: ~20 ps (typisch), 29 ± 5 ps
• Maximale Wiederholrate: 50 Hz
• Strahlendivergenz: <2 mrad, <0,5 mrad (modellabhängig)
• Strahlprofil: Homogen, Gauß'scher Fit >90%
• Betriebstemperatur: 15-30 °C
• Stromanforderungen: 100-240 V AC, 47-63 Hz
• Stromverbrauch: <100 W
• Physikalische Abmessungen: 456 × 633 × 244 mm (PG401), 456 × 1031 × 249 ± 3 mm (andere)
