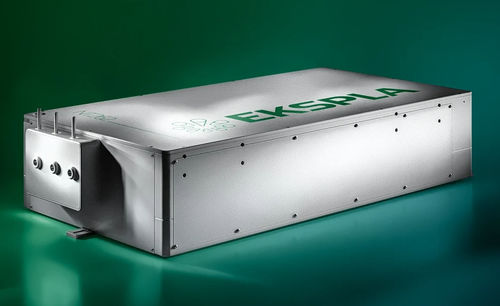

Pulslasersystem NT260

abstimmbarHochleistungfür Spektroskopie

Die Serie NT260 ist ein abstimmbares Lasersystem mit schmaler Linienbreite und 10 kHz, das für wissenschaftliche Anwendungen entwickelt wurde, die eine hohe spektrale Helligkeit und Präzision erfordern. Sie bieten eine freihändige, spaltfreie Abstimmung von 192 bis 2600 nm mit einer Rate von 10 kHz aus einem einzigen Gehäuse, mit bis zu 0,7 W Ausgangsleistung und Linienbreiten von weniger als 3 cm-¹. Damit eignet es sich ideal für anspruchsvolle Anwendungen wie die Kalibrierung von Detektoren und Spektralradiometern, Metrologie und Gasspektroskopie. Das System verfügt über eine bahnbrechende patentierte gütegeschaltete/mode-locked Betriebstechnologie, integrierte Überwachung, schnellen Wellenlängen-Scan und einen robusten monolithischen Rahmen für Zuverlässigkeit und einfachen Transport. Eine flexible Steuerung ist über eine Tastatur oder einen PC möglich, und das System bietet eine zweijährige Garantie. Merkmale

• Bahnbrechende patentierte gütegeschaltete/mode-locked Betriebstechnologie
• Handfreie, lückenlose Wellenlängenabstimmung im Bereich 192-2600 nm
• 10 kHz Wiederholrate
• Bis zu 0,7 W Leistung
• Bis zu 1.5 cm-¹ Linienbreite
• Integrierte Überwachung von Pump- und Ausgangsleistung
• Integrierte schnelle Wellenlängenabtastung
• Monolithischer, robuster Rahmen
• Transportgriffe
• Flexible Steuerung über Tastatur oder PC
• Zwei Jahre Garantie

Anwendungen

• Metrologie und Gerätekalibrierung
• Ausrichtung einer Hyperspektralkamera
• Flugzeit-Massenspektrometrie (TOF)
• Halbleiterinspektion
• Auswertung optischer Filter
• Photoakustische Mikroskopie
• Laser-induzierte Lumineszenzspektroskopie
• Umweltüberwachung, LIDAR

Beschreibung NT262, ein Mitglied der NT260-Serie, ist ein einzigartiger OPO mit schmaler Linienbreite (10 kHz). Seine patentierte Technologie ermöglicht eine Leistung von bis zu 0,7 W im Bereich von 192-2600 nm bei einer Linienbreite von <3 cm-¹ (typischerweise <2 cm-¹ bei den meisten Wellenlängen), was für Anwendungen, die eine schmale Linienbreite und hohe spektrale Helligkeit erfordern, von großem Vorteil ist. Das System eignet sich für hochauflösende Anwendungen wie Kalibrierung, Metrologie und Gasspektroskopie sowie für Fluoreszenz- und Pump-Probe-Experimente. Die hohe Repetitionsrate und die freihändige Abstimmung ermöglichen eine schnelle und einfache Datenerfassung. Das System ist äußerst stabil, mit ausgezeichneter kurz- und langfristiger Energie- und Leistungsstabilität und einem kleineren M²-Wert im Vergleich zu herkömmlichen OPO-Systemen. Es ist zuverlässig durch eine niedrige Erzeugungsschwelle und einfache Bedienung, untergebracht in einem robusten, monolithischen Rahmen für hohe Zuverlässigkeit und geringen Wartungsaufwand. Vorteile

• Hand-freie Wellenlängenabstimmung - kein physischer Eingriff erforderlich
• Hohe 10 kHz Pulswiederholrate - schnelle Datenerfassung
• Schmale Linienbreite (~2x besser als herkömmliche OPO) - hochauflösende Spektren
• Kleiner M² Strahlparameter (~2x besser als herkömmliche OPO) - enge Strahlfokussierung
• Exzellente Stabilität (~2x besser als herkömmliche OPO) - schnelle Datenerfassung
• Niedrige Generationsschwelle - erhöhte Zuverlässigkeit
• Motorisierte Ausgangs-Shutter - erhöhte Sicherheit
• Saubere Luftspülung für längere Lebensdauer der Optik
• Wellenlängeneinstellung in nm und cm-¹ - einfache Bedienung des Experiments
• Hohe Abstimmauflösung 1-2 cm-¹ - hohe Qualität der Spektren
• Vielfältige Steuerschnittstellen: USB, RS232, LAN, WLAN - einfache Integration
• PC-Steuerung über Textbefehle - einfache Steuerung von jedem Betriebssystem aus

Zubehör und Optionen

• -SH/SF: Erweiterung des Abstimmbereichs bei 210-405 nm durch Kombination von zweiter Harmonischer und Summenfrequenzgenerator-Ausgängen
• -DUV: Deep UV-Option für 192-210 nm Ausgang
• -FC: Fasergekoppelter Ausgang im Bereich 350-2000 nm
• -ATTN: Abschwächer-Ausgang im Bereich 210-2600 nm
• -SCU: Zubehör zur Spektralfilterung für verbesserte spektrale Reinheit

Typische Leistungsbilder

• Typische NT262-Laserabstimmungskurven in den Bereichen Signal (405-710 nm) und Leerlauf (710-2600 nm)
• Typische NT262-Laserleistung mit -SH/SF-Option (210-405 nm)
• Typische NT262-Laserleistung mit -DUV-Option (192-210 nm)
• Laserstrahlprofil der Serie NT262 bei 450 nm (Nah- und Fernfeld)

Merkmale / Technische Daten

• Modell: NT262 (NT260 Serie)
• Wellenlängenbereich: Signal: 405-710 nm; Idler: 710-2600 nm; SH/SF (optional): 210-405 nm; DUV (optional): 192-210 nm
• Ausgangspulsenergie/Durchschnittsleistung: OPO: 70 µJ / 700 mW; SH/SF (optional): 6 µJ / 60 mW
• Minimaler Abstimmschritt: Signal/Idler: 1 cm-¹; SH/SF/DUV: 2 cm-¹
• Pulsdauer: ~7 ns
• Linienbreite: <3 cm-¹
• Typischer Strahldurchmesser: 4,5 mm × 2.5 mm
• Stabilität der Strahlausrichtung: ≤50 μrad RMS
• Polarisation: Signal/Idler/SH/SF: horizontal; DUV: vertikal
• Pumpwellenlänge: 355 nm
• Typische Pumpimpulsenergie: 0.3 mJ
• Strahlqualität: Nahezu gaußförmig im Nah- und Fernfeld
• Strahldivergenz: <1,5 mrad
• Pulsenergiestabilität (StdDev): <2.5%
• Pulswiederholrate: 10 kHz
• Nennlebensdauer für Pumpdioden: 20.000 Stunden
• Typische Aufwärmzeit: 15 min
• Laserkopfgröße (B × L × H): 400 × 790 × 166 ±3 mm
• Größe des Netzteils (B × L × H): 553 × 510 × 529 ±3 mm
• Kabellänge: 3 m
• Kühlung: Eingebauter Kühler
• Reinluftspülung: Eingebaut
• Raumtemperatur: 18-27 °C
• Umgebungstemperaturstabilität: ±2 ºC
• Relative Luftfeuchtigkeit: 20-80% (nicht kondensierend)
• Strombedarf: 100-240 V AC, einphasig, 50/60 Hz
• Stromverbrauch: <1 kW
• Sauberkeit des Raumes: nicht schlechter als ISO Klasse 9
