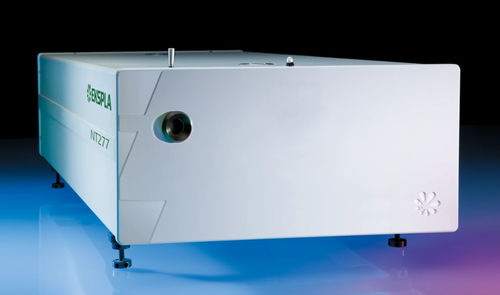

Pulslasersystem NT270

NanosekundenQ-SwitchFestkörper

Die NT270-Serie ist ein DPSS-Lasersystem mit abstimmbarer Wellenlänge im NIR-MIR-Bereich, das für fortschrittliche IR-Anwendungen entwickelt wurde. Es bietet eine freihändige, lückenlose Abstimmung von 2500 nm bis 4475 nm bei einer Wiederholrate von 1 kHz, alles in einem einzigen kompakten Gehäuse. Dieser breite IR-Abstimmungsbereich macht es zu einer ausgezeichneten Wahl für Anwendungen wie die Nahfeld-Scanning-Optische Mikroskopie (s-SNOM), die Vibrationsspektroskopie einzelner Moleküle und die Gasspektroskopie.

Merkmale

• Von Kunden anerkannte Zuverlässigkeit
• Zwei Jahre Garantie
• Integriert DPSS-Pumplaser und OPO in einem Gehäuse
• Separate Ausgangsports für den Pumplaser und die OPO-Strahlen
• OPO-Ausgangswellenlängenbereich von 2500 nm bis 4475 nm
• Schmale Linienbreite
• Freihändige, schnelle Wellenlängenabstimmung (einschließlich automatischem Wellenlängenscan)
• Pulsdauer <7 ns
• Fernsteuerung über Tastatur oder PC

Anwendungen

• Nahfeld-Scanning-Optische Mikroskopie (s-SNOM)
• Vibrationsspektroskopie einzelner Moleküle
• IR-Spektroskopie
• Gasspektroskopie

Beschreibung
Die abstimmbaren Lasersysteme der NT270-Serie integrieren einen nanosekundenoptischen parametrischen Oszillator (OPO) und einen diodengepumpten Festkörper-Q-geschalteten Pumplaser (DPSS) in einem einzigen kompakten Gehäuse. Die Diodenpumpe ermöglicht eine schnelle Datenerfassung bei hohen Pulswiederholraten von bis zu 1 kHz, während häufige Blitzlampenwechsel vermieden werden. Die Pumplaser benötigen kein Wasser zur Kühlung, was die Betriebs- und Wartungskosten senkt. Alle Laser verfügen über eine motorisierte Abstimmung über den angegebenen Bereich, wobei die Ausgangswellenlänge von einem Steuerpad mit hintergrundbeleuchtetem Display oder von einem PC mit den mitgelieferten LabVIEW™-Treibern eingestellt werden kann. Hohe Umwandlungseffizienz, stabiler Ausgang, einfache Wartung und kompakte Größe machen diese Systeme zu einer ausgezeichneten Wahl für viele Anwendungen.

Vorteile

• Freihändige Wellenlängenabstimmung – keine physische Intervention erforderlich
• Breiter Abstimmungsbereich (2500 – 4475 nm) ist sehr nützlich für s-SNOM und andere IR-Anwendungen
• Kostengünstige Lösung, die einen breiten Abstimmungsbereich aus einer einzigen Quelle abdeckt
• Endpumpen mit Diodentechnologie gewährleistet hohe Zuverlässigkeit und viele abgefeuerte Schüsse, was zu niedrigen Wartungskosten führt
• Hoher Integrationsgrad spart wertvollen Laborplatz
• Luftkühlung eliminiert den Bedarf an Wasser, was einen einfachen Betrieb und eine einfache Installation oder Integration gewährleistet
• Inhouse-Design und -Herstellung kompletter Systeme, einschließlich Pumplaser, garantiert pünktliche Garantie- und Nachgarantiedienste sowie Ersatzteilversorgung
• Verschiedene Steuerungsschnittstellen: USB, RS232, LAN und WLAN für einfache Steuerung und Integration mit anderen Geräten

Spezifikationen

• OPO-Ausgangswellenlängenbereich: 2500–4475 nm (idler)
• Pulsenergie (idler): 80 μJ bei 3000 nm
• Pulswiederholrate: 1000 Hz
• Pulsdauer: 5–7 ns
• Linienbreite: <10 cm⁻¹
• Minimale Abstimmstufe (idler): 1 cm⁻¹
• Polarisation (idler): vertikal
• Typischer Strahldurchmesser: 4 mm
• Pumplaserwellenlänge: 1064 nm
• Typische Pumplaserpulsenergie: 1.9 mJ
• Pumplaserpulsdauer: <10 ns
• Strahlqualität: Anpassung an Gauss >90%
• Pulsenergiestabilität (StdDev): <0.5%
• Gerätegröße (B × L × H): 305 × 701 × 270 mm
• Stromversorgung Größe (B × L × H): 449 × 376 × 140 mm
• Umbilikallänge: 2.5 m
• Kühlung: luftgekühlt
• Raumtemperatur: 18–27 °C
• Relative Luftfeuchtigkeit: 20–80% (nicht kondensierend)
• Stromanforderungen: 100–240 V AC, einphasig, 50/60 Hz
• Stromverbrauch: <0.5 kW
• Sauberkeit des Raumes: nicht schlechter als ISO Klasse 9

Hinweis

• Der Laser muss jederzeit an das Stromnetz angeschlossen sein. Wenn er länger als eine Stunde vom Netz getrennt ist, benötigt das System einige Stunden Aufwärmzeit, bevor es eingeschaltet wird.
