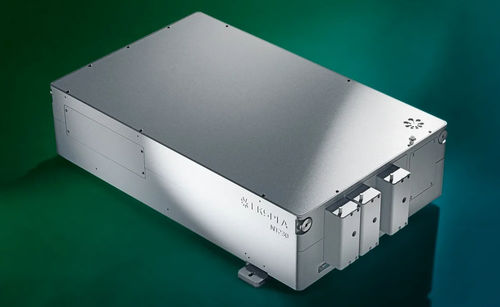

Pulslasersystem NT230

Q-SwitchFestkörpergrün

Die NT230-Serie ist ein hochenergetisches, breit abstimmbares DPSS-Lasersystem, das für fortgeschrittene Laboranwendungen entwickelt wurde. Dieser Laser bietet eine freihändige, lückenlose Abstimmung von 192 bis 2600 nm in einem einzigen kompakten Gehäuse, das einen diodengepumpten Q-geschalteten Nd:YAG-Laser und einen optischen parametrischen Oszillator (OPO) integriert. Mit einer Wiederholrate von 100 Hz ist die NT230-Serie ideal für laserinduzierte Fluoreszenz, Blitzphotolyse, Photobiologie, Metrologie und Fernerkundung. Sein innovatives diodengepumptes Design gewährleistet einen wartungsfreien Betrieb und eine verbesserte Stabilität im Vergleich zu blitzlampengepumpten Systemen. Das System kann ferngesteuert über Tastatur oder PC gesteuert werden, mit einer benutzerfreundlichen Schnittstelle und einem hintergrundbeleuchteten Display für einfache Parameteranpassungen, selbst beim Tragen von Laserschutzbrillen.

Eigenschaften

• Kunden anerkannte Zuverlässigkeit
• Zwei Jahre Garantie
• Integriert DPSS-Pumplaser und OPO in einem Gehäuse
• Freihändige lückenlose Wellenlängenabstimmung von 192 bis 2600 nm*
• Bis zu 15 mJ Pulsenergie vom OPO
• Bis zu 100 Hz Pulswiederholrate
• Bis zu 2 mJ Ausgangspulsenergie im UV
• Weniger als 5 cm⁻¹ Linienbreite
• 2–5 ns Pulsdauer
• Elektromechanische Ausgangsverschlüsse
• Transportgriffe
• 355 nm & 1064 nm Laserausgänge
• 532 nm Ausgang (optional)
• Fernsteuerung über Tastatur oder PC

* Automatische Wellenlängenscan ist programmierbar

Vorteile

• Freihändige Wellenlängenabstimmung – keine physische Intervention erforderlich
• Breite Abstimmung (192–2600 nm) und hohe Pulsenergie (bis zu 15 mJ) zur Untersuchung einer breiten Materialpalette
• Hohe Wiederholrate (bis zu 100 Hz) und Ausgangsleistung für schnelle Datenerfassung und intensive Anregung
• Schmale Linienbreite (bis zu 3 cm⁻¹) und überlegene Abstimmungsauflösung (1–2 cm⁻¹) für hochwertige Spektren
• Hoher Integrationsgrad spart Laborplatz
• Diodenpumpe reduziert Wartungshäufigkeit
• Automatische elektromechanische Ausgangsverschlüsse für Sicherheit
• Benutzerfreundliche ausziehbare Griffe für einfachen Transport und Neupositionierung
• Inhouse-Design und -Herstellung gewährleisten zuverlässige Garantie und Ersatzteilversorgung
• Mehrere Steuerungsschnittstellen: USB, RS232, LAN, WLAN für einfache Integration
• Dämpfer- und Faser-Kopplungsoptionen für vielseitige experimentelle Aufbauten

Anwendungen

• Laserinduzierte Fluoreszenz
• Blitzphotolyse
• Photobiologie
• Fernerkundung
• Metrologie
• Nichtlineare Spektroskopie
• Photoakustische Bildgebung

Zubehör und Optionen

• -SH: Erweiterung des Abstimmungsbereichs im UV (210–405 nm) durch zweite Harmonische
• -SF: Erweiterung des Abstimmungsbereichs im 300–405 nm durch Summenfrequenz
• -SH/SF: Kombinierte SH und SF für 210–405 nm mit maximaler Pulsenergie
• -DUV: Tief-UV-Option für 192–210 nm Ausgang
• -2H: 532 nm Ausgang
• -FC: Fasergekoppelter Ausgang im Bereich 300–2000 nm
• -ATTN: Dämpfer
• -SCU: Spektralfilterzubehör für verbesserte spektrale Reinheit
• -FWS: Schnelle Wellenlängenscan-Option

Spezifikationen

• Wellenlängenbereich: 192–2600 nm (OPO: Signal 405–710 nm, Idler 710–2600 nm, SH/SF 210–405 nm, DUV 192–210 nm)
• Pulsenergie: Bis zu 15 mJ (OPO), 1.8 mJ (SH/SF), 0.4 mJ (DUV)
• Pulswiederholrate: 50 Hz (NT230-50), 100 Hz (NT230-100)
• Pulsdauer: 2–5 ns
• Linienbreite: <5 cm⁻¹
• Minimale Abstimmungsschritt: 1 cm⁻¹ (Signal/Idler), 2 cm⁻¹ (SH/SF/DUV)
• Polarisation: Signal (horizontal), Idler (vertikal), SH/SF (horizontal), DUV (vertikal)
• OPO-Strahldivergenz: <2 mrad
• Typischer Strahldurchmesser: 5 mm
• Pumplänge: 355 nm
• Typische Pumpimpulsenergie: 50 mJ (NT230-50), 35 mJ (NT230-100)
• Gerätegröße (B × L × H): 451 × 705 × 172 mm
• Stromversorgung Größe (B × L × H): 449 × 376 × 140 mm
• Umbilikallänge: 2.5 m
• Kühlung: Externer Kühler
• Raumtemperatur: 18–30 °C
• Relative Luftfeuchtigkeit: 20–80% (nicht kondensierend)
• Stromanforderungen: 100–240 V AC, einphasig, 50/60 Hz
• Stromverbrauch: <1.8 kW
• Sauberkeit: Nicht schlechter als ISO Klasse 9
