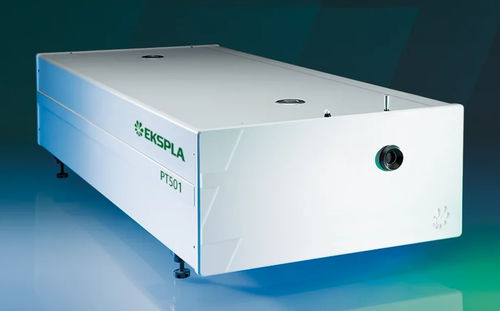

Pikosekunden-Lasersystem PT501

abstimmbarMittelinfrarotfür Spektroskopie

Die PT501-Serie ist ein abstimmbares Pikosekunden-Lasersystem im mittleren Infrarotbereich mit Einzelgehäuse, das einen pikosekundenoptischen parametrischen Oszillator (OPO) und einen Pumpenlaser in einem kompakten, robusten Rahmen integriert. Diese Integration verkürzt die Installationszeit, verbessert die Langzeitstabilität und reduziert die Wartungskosten. Die schnelle und vollautomatische Wellenlängenabstimmung wird durch eine fortschrittliche Mikroprozessorsteuerung erreicht, wobei Abstimmelemente auf präzisen geschlossenen Mikro-Schrittmotoren montiert sind und die Temperaturen der nichtlinearen Kristalle von präzisen Thermokontrollern verwaltet werden. Keine manuelle Anpassung erforderlich. Das System kann über eine Tastatur oder einen beliebigen Controller gesteuert werden, der auf jedem Betriebssystem mit REST-API-Befehlen läuft, mit Schnittstellen einschließlich USB, RS232, LAN und optional WLAN für eine einfache Integration.

Merkmale

• Abstimmungsbereich: 2300 – 16000 nm (4345 – 625 cm⁻¹)
• Freihändige Abstimmung: motorisiert für den gesamten Abstimmungsbereich
• Linienbreite: <4 cm⁻¹ im gesamten Abstimmungsbereich
• Wiederholrate: 100 Hz
• Luftgekühlt – keine externe Wasserversorgung erforderlich
• Strahlrichtungsstabilität im gesamten Abstimmungsbereich
• Einzelgehäuse: integriert einen Pumpenlaser und OPO in einem Gehäuse
• PC-Steuerung über USB (virtueller COM-Port), RS232, LAN mit REST-API-Befehlen
• Schneller Wellenlängenscan (Sweep)

Anwendungen

• Infrarotspektroskopie
• SFG (Summenfrequenzgenerationsspektroskopie)

Kommunikationsschnittstellen

• USB: virtueller serieller Port, ASCII-Befehle
• RS232: ASCII-Befehle
• LAN: REST-API
• WLAN: REST-API (optional)

Verfügbare Modelle

• PT501: bietet Schmalbandstrahlung mit einer Linienbreite < 4 cm⁻¹ im gesamten Abstimmungsbereich (2300 – 16000 nm / 4345 – 625 cm⁻¹), Wiederholrate 100 Hz

Spezifikationen

• Abstimmungsbereich: 2300 – 16000 nm
• Ausgangsimpulsenergie: >200 µJ bei 3500 nm, >50 µJ bei 10000 nm
• Bandbreite: <4 cm⁻¹
• Impulswiederholrate: 100 Hz
• Abstimmungsauflösung: <0.5 cm⁻¹
• Typische Strahlgröße: ~4 mm
• Strahldivergenz: <3 mrad
• Strahlrichtungsstabilität: ≤100 μrad rms
• Strahlpolarisation: horizontal, >100:1
• Wellenlängensweep: verfügbar
• Optisches Pulsjitter: <50 ps (StdDev.) interne Auslösung, ~3 ns (StdDev.) externe Auslösung
• TRIG1 OUT Pulsverzögerung: Positiver Puls mit steuerbarer Verzögerung, Pulsbreite ~100 ns, Standardverzögerung ~250 μs vor dem optischen Puls bis zu 10 ms
• Laserkopfgröße (L×W×H): ~520 × 1050 × 272 mm
• Stromversorgungseinheit Größe (L×W×H): 450 × 450 × 140 mm
• Netzanforderungen: 100 – 240 V AC Einphasen, 47 – 63 Hz
• Leistungsaufnahme: <0.5 kW
• Betriebstemperatur: 22 ±2 °C
• Relative Luftfeuchtigkeit: 20 – 80 % (nicht kondensierend)
• Kühlung: luftgekühlt
• Sauberkeit des Raumes: nicht schlechter als ISO Klasse 9
