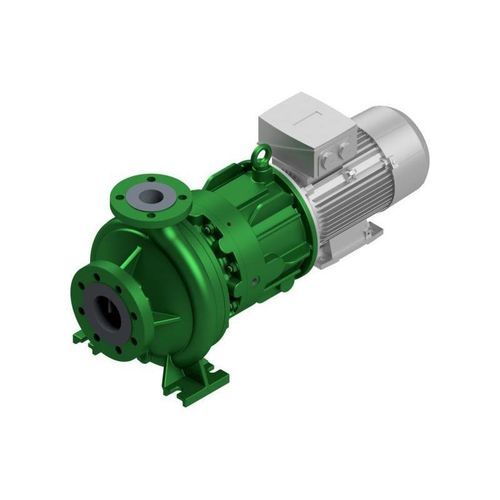

Kreiselpumpe NMB

für GasÖlfür Chemikalien

Kurzbeschreibung
Die NMB ist eine einstufige Chemienormpumpe mit Gehäuseabmessungen nach ISO 2858 und Magnetkupplung. Der Spalttopf dichtet das Fördermedium hermetisch nach außen ab; entstehende Wirbelströme werden durch interne Zirkulation abgeführt. Die mediumsberührte Lagerung der Welle erfolgt in SiC-Gleitlagern und arbeitet wartungs- und verschleißfrei. Der vollständige Axialschubausgleich wird über das gesamte Kennlinienfeld durch die installierte Hydraulik garantiert. Die sonst übliche Kupplungsausrichtung entfällt aufgrund des direkt angeflanschten Normmotors. Ein breites Spektrum an Varianten und Überwachungsmöglichkeiten ermöglicht individuelle Lösungen für Betreiber.

Anwendungen

• Öl & Gas
• Chemie
• Petrochemie
• Offshore
• Schiffstechnik / Marine
• Betankungsanlagen & Aviatik
• Tanklager / Tankfarmen
• Erneuerbare Energien / Umwelttechnik

Wesentliche Merkmale

• Typ: NMB (einstufige Chemienormpumpe nach ISO 2858)
• Abdichtung: Magnetkupplung
• Direkt angeflanschter Normmotor (keine Kupplungsausrichtung erforderlich)
• Spalttopf zur hermetischen Abdichtung; interne Zirkulation zur Ableitung von Wirbelströmen
• Mediumsberührte Lagerung mit SiC-Gleitlagern (wartungs- und verschleißfrei)
• Vollständiger Axialschubausgleich über das gesamte Kennlinienfeld durch installierte Hydraulik
• Breites Varianten- und Überwachungsangebot für individuelle Lösungen

Leistungsdaten (typische/maximale Angaben)

• Q max: 300 m³/h (abhängig von Baugröße und Drehzahl)
• H max: 250 m (abhängig von Baugröße und Drehzahl)
• Betriebsdruck: 16 / 24 / 40 bar (höhere Drücke auf Anfrage)
• Temperaturbereich: bis 200 °C (höhere Temperaturen auf Anfrage)
• Max. Drehzahl: 3500 min−1
• Aufstellung: horizontal
• Selbstansaugend: ja
• Lagerung: Wälzlager außerhalb des Mediums; produktseitig SiC-Gleitlager
• Schmierung: Fett
• Werkstoffe: Duplex, Ni-Basislegierungen, Sphäroguss / Stahlguss, austenitischer Stahlguss
• Normen: DIN EN ISO 2858, ISO 15783
• Ex-Schutz: Kategorie 2 / Zone 1

Hinweis
Angaben wie Druck, Temperatur und Fördermengen sind abhängig von Baugröße und Drehzahl; höhere Werte sind auf Anfrage möglich.

Technische Daten

• Modell: NMB
• Einbau: horizontal, direkt angeflanschter Normmotor
• Dichtungslösung: Magnetkupplung für leckfreie Förderung
• Lagerung und Lebensdauer: SiC-Gleitlager im mediumberührten Bereich für verschleißfreien Betrieb; Wälzlager außerhalb des Mediums
• Hydraulik: integrierter vollständiger Axialschubausgleich über das Kennlinienfeld
• Materialoptionen: Duplex, Nickelbasislegierungen, Sphäroguss/Stahlguss, austenitischer Stahlguss
• Normkonformität: ISO 2858, ISO 15783
• Explosionsschutz: für Zone 1 / Kategorie 2 auswählbar
