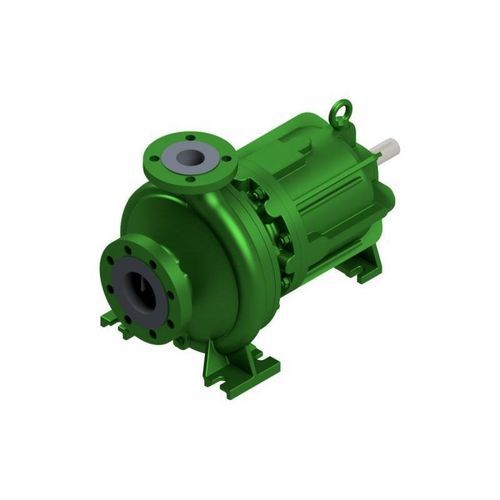

Kreiselpumpe NML

für Kohlenwasserstoffefür Chemikalienmagnetgekuppelt

Beschreibung
Die Type NML ist eine Chemienormpumpe PN16 nach ISO 2858 mit Magnetkupplung. Vom Kennfeld abweichende Baugrößen und den Erfordernissen der Betreiber angepasst ist sie so abgestuft, dass ein möglichst effizienter Wirkungsgrad über den Einsatzbereich erreicht wird.

Magnetkupplung und Aufbau
Die Pumpe verfügt über eine Permanentmagnetkupplung; der Spalttopf dichtet das Fördermedium hermetisch nach außen ab. Durch einen internen Zirkulationsstrom wird die durch die Wirbelstromverluste entstehende Wärme abgeführt.

Lagerung und Abdichtung
Die Lagerung der Pumpenwelle erfolgt in SiC-Gleitlagern, die Antriebswelle ist in dauerfettgeschmierten Wälzlagern gelagert. Schleißringe sind saug- und druckseitig Standard. Der Axialschubausgleich erfolgt durch Entlastungsbohrungen, Rückenschaufeln oder sonstige Maßnahmen.

Anwendungen

• Öl & Gas
• Chemie
• Petrochemie
• Offshore
• Schiffstechnik / Marine
• Betankungsanlagen & Aviatik
• Tanklager / Tankfarmen
• Erneuerbare Energien / Umwelttechnik

Hinweise
* Höhere Drücke und Temperaturen auf Anfrage.
** Leistungsangaben sind abhängig von Baugröße und Drehzahl.

Eigenschaften / Technische Spezifikationen

• Typenbezeichnung: NML
• Ausführung: einstufige Chemienormpumpe nach ISO 2858 mit Magnetkupplung
• Q max: 500 m³/h (2200 g.p.m.)**
• H max: 250 m (820 ft)**
• Betriebsdruck: 16 / 24 / 40 bar (232 / 348 / 580 psi)*
• Temperaturbereich: bis 200 °C (392 °F)*
• max. Drehzahl: 3500 min−1
• Abdichtung: Magnetkupplung
• Aufstellung: horizontal
• Selbstansaugend: ein
• Lagerung: Wälzlager an der Antriebsseite, produktseitig Gleitlager (SiC)
• Schmierung: Fett (dauerfettgeschmiert)
• Werkstoffe: Duplex, Ni-Basis, Sphäroguss / Stahlguss, austenitischer Stahlguss
• Normen: DIN EN ISO 2858, ISO 15783
• Ex-Schutz: Kategorie 2 / Zone 1
