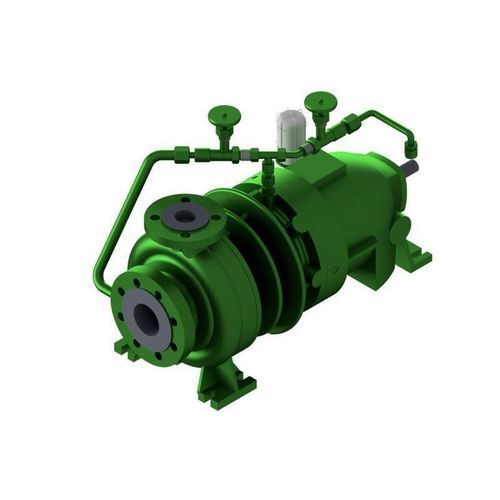

Kreiselpumpe mit Spirale NMWR

WasserÖlfür diathermisches Öl

Beschreibung
Die Type NMWR ist eine Spiralgehäusepumpe (Gehäuseabmessungen nach ISO 2858) mit Permanentmagnetkupplung, ausgelegt für Thermalölanwendungen. Der Spalttopf dichtet das Fördermedium hermetisch nach außen ab. Das Lagergehäuse mit angegossenen Rippen dient als Kühlstück, wodurch die Temperaturen im Spalttopfbereich wesentlich unter der Vorlauftemperatur im Spiralgehäuse liegen. Es ist keine interne Zirkulation vorhanden; Gleitlagerung und eine Drosselstrecke verhindern den Austausch von verschmutztem Produkt mit dem sauberen Medium im Magnetraum.

Wichtige Hinweise zur Betriebsführung

• Bei höheren Wirbelstromverlusten ist ein zusätzlicher Kühlkreislauf erforderlich.
• Kühlwasser wird nicht benötigt.
• Die Pumpe ist nicht selbstentlüftend und muss bei offenem Saugschieber über eine Entlüftungseinrichtung entlüftet werden.

Konstruktion / Lagerung / Abdichtung

• Magnetkupplung (Permanentmagnetkupplung) als Abdichtung; Spalttopf dichtet das Medium hermetisch ab.
• Pumpenwelle: produktseitig SiC-Gleitlager.
• Antriebswelle: ölgeschmierte Wälzlager.
• Schleißringe sind saug- und druckseitig Standard.
• Fußabstützung und achsmittige Aufhängung sind lieferbare Ausführungen.

Anwendungen

• Öl & Gas
• Chemie
• Petrochemie
• Offshore
• Schiffstechnik / Marine
• Betankungsanlagen & Aviatik
• Industrielle Heizanlagen / Wärmeträger
• Tanklager / Tankfarmen
• Erneuerbare Energien / Umwelttechnik

Charakteristiken / Spezifikationen technische

• Q max: 1400 m³/h (abhängig von Baugröße und Drehzahl)
• H max: 250 m (abhängig von Baugröße und Drehzahl)
• Betriebsdruck: 25 bar (höhere Drücke auf Anfrage)
• Temperaturbereich: bis 450 °C (höhere Temperaturen auf Anfrage)
• Max. Drehzahl: 3500 min−1
• Abdichtung: Magnetkupplung
• Aufstellung: horizontal
• Selbstansaugend: nein
• Lagerung: Wälzlager (Antriebsseite), produktseitig Gleitlager (SiC)
• Schmierung: Öl
• Werkstoffe: Sphäroguss / Stahlguss
• Normen: ISO 15783
• Ex-Schutz: Kategorie 2 / Zone 1
