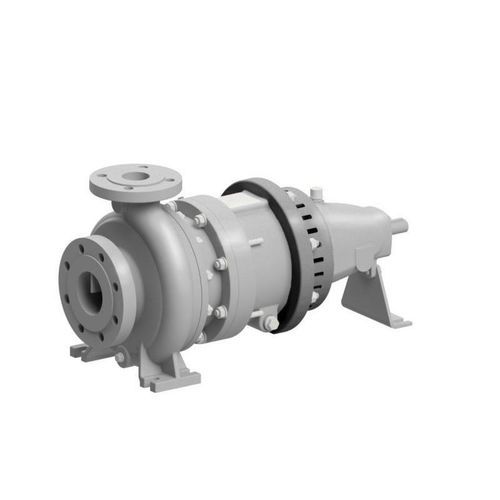

Kreiselpumpe NMX

Ölfür diathermisches Ölmagnetgekuppelt

Übersicht
Die Baureihe NMX umfasst Wärmeträgerpumpen der nächsten Generation, konstruiert für alle modernen Thermoöle. Die magnetgekoppelte Kreiselpumpe übertrifft zuverlässig die gängigen Betriebsgrenzen. Das selbstentlüftende Design benötigt keine externe Kühlung und bietet eine echte Plug-and-Play-Lösung zur Reduzierung von Bedienfehlern.

Konstruktion & Sicherheitsmerkmale
Die hermetisch dichte Eindämmhülle ist in einem separaten Gehäuse untergebracht und zusätzlich zur Atmosphäre mit einer Graphit-Sicherheitsdichtung abgedichtet. Im unwahrscheinlichen Fall eines Hüllendurchbruchs werden austretende Fördermedien minimiert, um Personen und Umwelt zu schützen. Ein integrierter Lüfter-Strömungsabweiser (ffd) verhindert unerwünschte Erwärmung des Gleitlagers.

Typ
Typ NMX — einstufige Volutengehäusepumpe mit Magnetkupplung für Thermoöl-Anwendungen

Wesentliche Leistungsdaten
Q max: 1400 m³/h [6160 g.p.m.]**
H max: 250 m [820 ft]**
Betriebsdruck: 24 bar [348 psi]*
Temperatur: 450° C [840° F]*

Anwendungen

• Öl & Gas
• Chemische Industrie
• Petrochemie
• Offshore-Anlagen
• Industrielle Heizungssysteme / Wärmeträgerkreise
• Erneuerbare Energien / Umweltingenieurwesen

Technische Daten

• Max. Drehzahl: 3500 rpm
• Dichtung: Magnetkupplung (hermetisch dicht)
• Einbau: horizontal
• Selbstansaugung: nein
• Lager: Gleitlager
• Schmierung: Öl
• Werkstoffe: Kugelgraphitguss / Gussstahl, austenitischer Stahl
• Normen: DIN EN ISO 2858, ISO 15783
• Explosionsschutz: Kategorie 2 / Zone 1
• Selbstentlüftendes Design — benötigt keine externe Kühlung
• Hermetisch dichte Eindämmhülle in separatem Gehäuse mit Graphit-Sicherheitsdichtung zur Minimierung von Leckagen bei Bruch
• Integrierter Lüfter-Strömungsabweiser (ffd) zur Vermeidung von Temperaturanstieg am Gleitlager
• Hinweise: * höhere Drücke und Temperaturen auf Anfrage; ** abhängig von Größe und Drehzahl
