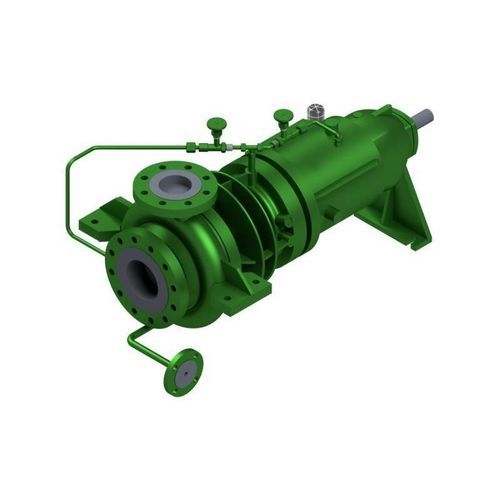

Kreiselpumpe mit Spirale PRMW

Ölfür diathermisches Ölmagnetgekuppelt

Beschreibung
Die Type PRMW ist eine einstufige Spiralgehäusepumpe in Prozessbauweise mit Magnetkupplung nach API 685 für Thermalölanwendungen.

Kupplung und Dichtung
Die Pumpe verfügt über eine Permanentmagnetkupplung; der Spalttopf dichtet das Fördermedium hermetisch nach außen ab. Es ist keine interne Zirkulation vorhanden. Gleitlagerung und eine Drosselstrecke verhindern den Austausch von verschmutztem Produkt mit dem sauberen Medium im Magnetraum. Bei höheren Wirbelstromverlusten ist ein zusätzlicher Kühlkreislauf erforderlich. Die Pumpe ist nicht selbstansaugend und muss bei offenem Saugschieber über eine Entlüftungseinrichtung entlüftet werden.

Aufbau und Lagerung
Das Lagergehäuse mit angegossenen Rippen ist als Kühlstück ausgebildet, damit liegen die Temperaturen im Spalttopfbereich wesentlich unter der Vorlauftemperatur im Spiralgehäuse. Das Spiralgehäuse besitzt stabile angegossene Auflagen für eine Mittelachsaufhängung sowie eine geschweißte und geflanschte Entleerung und Entlüftung. Die Lagerung der Pumpenwelle erfolgt in SiC-Gleitlagern; die Antriebswelle ist in ölgeschmierten Wälzlagern gelagert.

Anwendungen

• Öl & Gas
• Chemie
• Petrochemie
• Offshore
• Schiffstechnik / Marine
• Betankungsanlagen & Aviatik
• Industrielle Heizanlagen / Wärmeträger
• Tanklager / Tankfarmen
• Erneuerbare Energien / Umwelttechnik

Charakteristiken / Spezifikationen

• Typenbezeichnung: PRMW
• Bauart: Einstufige Spiralgehäusepumpe mit Magnetkupplung für Thermalölanwendungen
• Q max: 1400 m³/h [6160 g.p.m.] (abhängig von Baugröße und Drehzahl)
• H max: 250 m [820 ft] (abhängig von Baugröße und Drehzahl)
• Betriebsdruck: 40 bar [580 psi] (*höhere Drücke auf Anfrage)
• Temperatur: 450° C [840° F] (*höhere Temperaturen auf Anfrage)
• Max. Drehzahl: 3500 min−1
• Abdichtung: Magnetkupplung
• Aufstellung: horizontal
• Selbstansaugend: nein
• Lagerung: Wälzlager (Antrieb), produktseitig Gleitlager (SiC)
• Schmierung: Öl
• Werkstoffe: Duplex, Ni-Basis, Sphäroguss / Stahlguss, austenitischer Stahl
• Designstandard (Magnetkupplung): API 685
• Normen: API 682
• Ex-Schutz: Kategorie 2 / Zone 1
• Hinweis: * höhere Drücke und Temperaturen auf Anfrage; ** abhängig von Baugröße und Drehzahl
