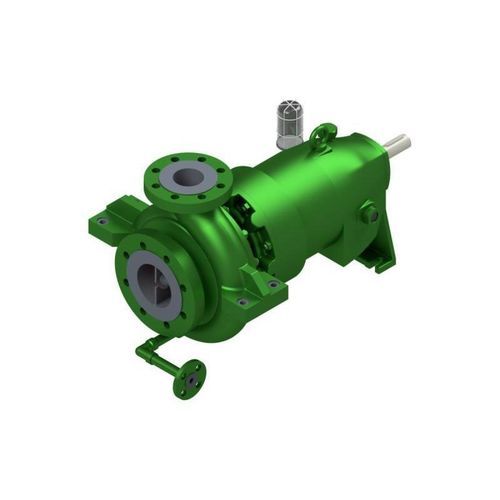

Kreiselpumpe mit Spirale PRM

für KohlenwasserstoffeÖlfür Chemikalien

Produktbeschreibung
Die Type PRM ist eine Spiralgehäusepumpe in Prozessbauweise mit Magnetkupplung nach API 685. Die Pumpe verfügt über eine Permanentmagnetkupplung; der Spalttopf dichtet das Fördermedium hermetisch nach außen ab. Durch einen internen Zirkulationsstrom wird die durch die Wirbelstromverluste entstehende Wärme abgeführt. Das Spiralgehäuse besitzt stabile angegossene Auflagen für eine Mittelachsaufhängung sowie eine geschweißte und geflanschte Entleerung. Der Axialschubausgleich erfolgt durch Entlastungsbohrungen, Rückenschaufeln oder sonstige Maßnahmen. Lauf- und Spaltringe sind saug- und druckseitig Standard. Die Lagerung der Pumpenwelle erfolgt in SiC-Gleitlagern, die Antriebswelle ist in ölgeschmierten Wälzlagern gelagert.

Anwendungen

• Öl & Gas
• Chemie
• Petrochemie
• Offshore
• Schiffstechnik / Marine
• Betankungsanlagen & Aviatik
• Tanklager / Tankfarmen
• Erneuerbare Energien / Umwelttechnik

Technische Daten

• Q max: 1400 m³/h (abhängig von Baugröße und Drehzahl)
• H max: 250 m (abhängig von Baugröße und Drehzahl)
• Betriebsdruck: 40 bar (höhere Drücke auf Anfrage)
• Temperatur: 300 °C (höhere Temperaturen auf Anfrage)
• max. Drehzahl: 3500 min−1
• Abdichtung: Magnetkupplung
• Aufstellung: horizontal
• Selbstansaugend: ja
• Lagerung: Wälzlager; produktseitig Gleitlager (SiC)
• Schmierung: Öl
• Werkstoffe: Duplex, Ni-Basislegierungen, austenitischer Stahlguss
• Normen: API 685
• Ex-Schutz: Kategorie 2 / Zone 1

Modell / Technische Spezifikationen

• Modell: PRM
• Förderleistung (Q max): 1400 m³/h
• Förderhöhe (H max): 250 m
• Betriebsdruck: 40 bar
• Max. Temperatur: 300 °C
• Max. Drehzahl: 3500 min−1
• Abdichtung: Permanentmagnetkupplung (hermetische Abdichtung durch Spalttopf)
• Lagerung: SiC-Gleitlager (pumpenseitig), ölgeschmierte Wälzlager (Antrieb)
• Aufstellung: horizontal
• Materialien: Duplex, Nickel-Basislegierungen, austenitischer Stahlguss
• Norm: API 685
• Ex-Schutz: Kategorie 2 / Zone 1
