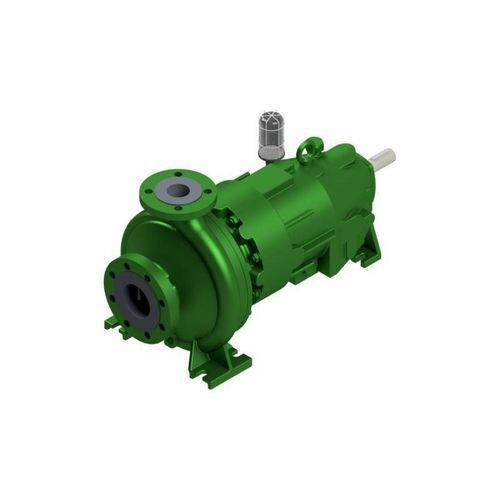

Kreiselpumpe mit Spirale NMR

für MineralölKraftstofffür Chemikalien

Produktbeschreibung
Die Baufamilie NMB / Type NMR umfasst chemische Normpumpen ohne dynamische Dichtung, ausgelegt nach ISO 2858 und mit Magnetkupplung. Der Spalttopf dichtet das Fördermedium hermetisch ab; die durch Wirbelstromverluste entstehende Wärme wird über einen internen Zirkulationsstrom abgeführt. Produktseitig kommen SiC-Gleitlager für trockenen, verschleißarmen Betrieb zum Einsatz, die Antriebsseite ist in ölgeschmierten Wälzlagern gelagert. Der Axialschub wird über hydraulische Maßnahmen über das gesamte Kennfeld ausgeglichen. Durch den direkten Flansch zum Normmotor entfällt die sonst übliche Kupplungsausrichtung. Ein breites Varianten- und Überwachungsspektrum ermöglicht die Anpassung an prozessseitige Anforderungen.

Funktion und Aufbau
Einstufige Spiralgehäusepumpe mit Permanentmagnetkupplung. Der Spalttopf sorgt für die hermetische Trennung; ein interner Zirkulationsstrom leitet Wirbelstromwärme ab. Schleißringe saug- und druckseitig sind je nach Ausführung Standard. Der Axialschubausgleich erfolgt durch Entlastungsbohrungen, Rückenschaufeln oder ähnliche hydraulische Maßnahmen, je nach Ausführung.

Sonderkonstruktionen (lieferbar)

• Pumpengehäuse mit Heizmantel
• Spiralgehäuse mit achsmittiger Aufhängung
• Ausführung mit offenem Laufrad und Schleißscheibe
• Inducer zur Verbesserung der Ansaugeigenschaften

Anwendungen

• Öl & Gas
• Chemie
• Petrochemie
• Offshore
• Schiffstechnik / Marine
• Betankungsanlagen & Aviatik
• Tanklager / Tankfarmen
• Erneuerbare Energien / Umwelttechnik

Hinweise
Magnetkupplung gewährleistet dichte, leckagefreie Ausführung ohne Gleitringdichtung. Produktseitige SiC-Gleitlager erlauben trockenen Betrieb; die Antriebsseite ist in ölgeschmierten Wälzlagern. Interne Zirkulation führt die Wirbelstromwärme ab. Direkter Motorflansch ermöglicht kompakte Aufstellung.

Charakteristiken / Technische Spezifikationen

• Bezeichnung: NMB / Type NMR
• Förderstrom (Q max): bis zu 1400 m³/h [6160 g.p.m.]**
• Förderhöhe (H max): bis zu 250 m [820 ft]**
• Betriebsdruck: 16 / 24 / 40 bar [232 / 348 / 580 psi]*
• Temperatur: bis zu 300 °C [572 °F]*
• Max. Drehzahl: 3500 min−1
• Abdichtung: Magnetkupplung (Permanentmagnet, Spalttopf)
• Aufstellung: horizontal
• Selbstansaugend: möglich in bestimmten Ausführungen
• Lagerung: produktseitig SiC-Gleitlager; antriebsseitig ölgeschmierte Wälzlager
• Schmierung: Öl (Antriebsseite); Produktseitige Gleitlager SiC ohne Schmierung
• Werkstoffe: Duplex, Ni-Basis-Legierungen, Sphäroguss / Stahlguss, austenitischer Stahlguss
• Normen: DIN EN ISO 2858, ISO 15783
• Ex-Schutz: Kategorie 2 / Zone 1
• Hinweise: * höhere Drücke und Temperaturen auf Anfrage; ** abhängig von Baugröße und Drehzahl
