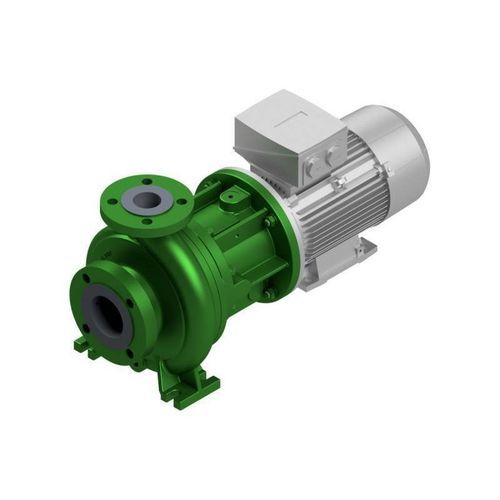

Kreiselpumpe mit Spirale KMB

KraftstoffÖlfür Chemikalien

Produktübersicht
Die Type KMB ist eine einstufige Spiralgehäusepumpe, ausgelegt nach Gehäuseabmessungen ISO 2858. Die Pumpe verfügt über eine Permanentmagnetkupplung; der Spalttopf dichtet das Fördermedium hermetisch nach außen ab. Die Pumpenwelle ist in einem SiC-Gleitlager gelagert. Der direkte Anbau des Antriebsmotors erspart zusätzliche Lager und die mechanische Kupplung.

Anwendungen

• Öl & Gas
• Chemische Industrie
• Petrochemie
• Offshore
• Schiffbau / Marine
• Betankungsanlagen & Aviatik
• Industrielle Heizanlagen / Wärmeträger
• Tanklager / Tankfarmen
• Erneuerbare Energien / Umwelttechnik

Technische Daten

• Q max: 100 m³/h [440 g.p.m.]**
• H max: 80 m [262 ft]**
• Betriebsdruck: 16 / 24 / 40 bar [232 / 348 / 580 psi]*
• Temperatur: bis 180° C [356° F]*
• max. Drehzahl: 3500 min−1
• Dichtung / Abdichtung: Magnetkupplung (Spalttopf)
• Aufstellung: horizontal
• Selbstansaugung: nein
• Lager: SiC-Gleitlager
• Schmierung: Fett
• Werkstoffe: Duplex, Ni‑Basislegierungen, Sphäroguss, Stahlguss, austenitischer Stahl
• Normen: ISO 15783
• Ex-Schutz: Kategorie 2 / Zone 1

Hinweise
* höhere Drücke und Temperaturen auf Anfrage
** abhängig von Baugröße und Drehzahl

Charakteristika / Technische Spezifikationen

• Modell: KMB
• Typ: einstufige Spiralgehäusepumpe nach ISO 2858 mit Magnetkupplung
• Förderstrom (Q max): 100 m³/h
• Förderhöhe (H max): 80 m
• Betriebsdruckoptionen: 16 / 24 / 40 bar
• Nenntemperatur: bis 180° C
• Max. Drehzahl: 3500 min−1
• Wellendichtung: Magnetkupplung (Spalttopf)
• Lager: SiC-Gleitlager
• Aufstellungsrichtung: horizontal
• Selbstansaugend: nein
• Schmierung: Fett
• Verfügbare Werkstoffe: Duplex, Ni‑Basislegierungen, Sphäroguss, Stahlguss, austenitischer Stahl
• Normen: ISO 15783
• Ex-Schutz: Kategorie 2 / Zone 1
