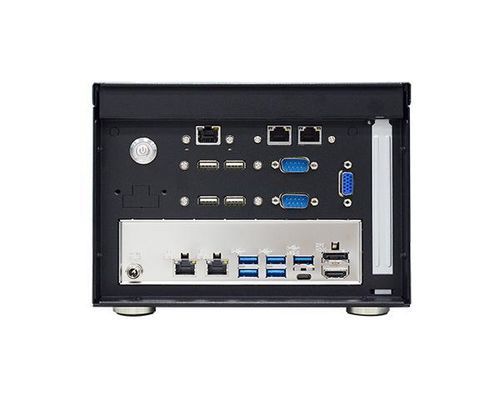

Box-PC WM130-RPS

Edgewandmontiert12th Generation Intel® Core™

Übersicht

• Wandmontiertes System für Intel® LGA 1700 Prozessoren der 12./13./14. Generation, unterstützt bis zu 65W TDP
• Kompaktes Industriegehäuse (200 x 145.8 x 210.6 mm) für platzbeschränkte Installationen
• Flexible Architektur mit PCIe Gen5 x16 Steckplatz und mehreren M.2-Slots für skalierbare I/O- und Speichererweiterung
• Unterstützt NVIDIA A400/A1000 GPUs im Single-Slot; optionales DFI OOB-Modul für Fernverwaltung

Hauptmerkmale

• Kompaktes Industrie-Design zur Wandmontage
• Vielseitige Erweiterungsoptionen (PCIe x16 Gen5, M.2 M/E/B Keys)
• Umfangreiche I/O: HDMI 2.0, DP++ 1.2, USB Type-C, mehrere USB-Ports
• Duale 2.5GbE-Netzwerke und WiFi 6 Unterstützung
• Out-of-band (OOB) Management und Watchdog-Timer
• Auswechselbarer Filterlüfter für Industrieumgebungen

Systemkompatibilität
Unterstützt eine breite Palette von 14./13./12. Gen Intel® LGA 1700 Prozessoren bis 65W, z. B. Intel® Core™ i9-14900, i7-14700, i5-14500, i3-14100. Chipset-Optionen: Intel® R680E, Q670, H610E.

Speicher & Lagerung
Dual DDR5 SODIMM bis zu 64GB (5600MHz) mit ECC-Unterstützung bei ausgewählten SKUs. Interner Speicher: 1 x 2.5" SATA 3.0 Einschub und 1 x M.2 2280 M Key (PCIe x4/SATA), zusätzlich M.2 2242/3042/3052 B Key und M.2 2230 E Key Slots für WLAN/Erweiterungen.

Grafik & Anzeige
Integrierte Intel® UHD Graphics 700 Serie mit DX12/OpenGL 4.6/Vulkan 1.2 Beschleunigung. Videoausgänge: 1 x HDMI 2.0, 1 x DP++ 1.2 und 1 x USB Type-C (bis 4096x2304 @ 60Hz). Hardware-Decodierung/Encoding bis zu den spezifizierten 8K/5K/4K-Profilen.

Erweiterung & Netzwerk
1 x PCIe x16 (Gen5, Max. 75W) für GPU oder Beschleuniger; mehrere M.2-Slots für NVMe/SATA-Geräte; 2 x 2.5GbE (RJ-45). USB-Konfiguration abhängig vom Chipset (R680E/Q670E: bis zu 5 x USB 3.2 Gen2 + 1 x USB-C).

Strom, Kühlung & Sicherheit
Weitbereichs-DC-Eingang 12–28V über DC-Buchse oder optionale 4-Pin-Klemme. Kühlung: 1 x 8cm Systemlüfter mit austauschbarem Luftfilter. Sicherheit: Nuvoton TPM 2.0. Watchdog: programmierbarer Systemreset von 1 bis 255 Sekunden.

Betriebssystem & Umwelt
Validiert für Windows 10 IoT Enterprise 2019. Betriebstemperatur: -5° bis 50° C; Lagerung: -40° bis 85° C; relative Luftfeuchtigkeit: 5–95% RH (nicht kondensierend).

Mechanik & Zertifizierungen
Blechbauweise mit Wandmontage. Abmessungen (B x H x T): 200 x 145.8 x 210.6 mm. Schock-/Vibrations- und Verpackungsstandards umfassen ISTA Project 1A; Zertifizierungen: noch festzulegen. Ursprungsland: Taiwan.

Technische Daten

• Modell: WM130-RPS
• Prozessorsupport: Intel® LGA 1700 12./13./14. Gen (bis 65W)
• Chipset-Optionen: Intel® R680E / Q670 / H610E
• Speicher: Dual DDR5 SODIMM bis zu 64GB (5600MHz)
• Grafikausgänge: HDMI 2.0, DP++ 1.2, USB Type-C
• Interner Speicher: 1 x 2.5" SATA 3.0 + 1 x M.2 2280 M Key
• Erweiterung: 1 x PCIe x16 (Gen5), mehrere M.2-Slots (M, E, B keys)
• Netzwerk: 2 x 2.5GbE
• Stromversorgung: 12–28V DC (DC-Buchse oder 4-Pin-Klemme)
• Abmessungen: 200 x 145.8 x 210.6 mm
• Betriebstemperatur: -5° bis 50° C
