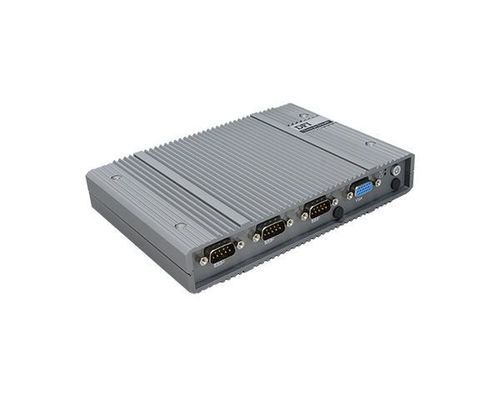

Embedded-PC EC700-ASL/EC710-ASL

RS-232RS-485DisplayPort

Übersicht
Lüfterloses Embedded-System basierend auf Intel® Processor Industrial RE Series. Schlankes, niedriges Profil für platzbeschränkte Einbauten. On-board Out-of-Band (OOB)-Funktionalität und verlöteter DDR5-Speicher. Unterstützt bis zu vier unabhängige Displays über HDMI, USB-C (DP1.2 Alt Mode) und VGA. Mehrere Hochgeschwindigkeits-Ethernet-Ports und industrieller Betriebstemperaturbereich für raue Einsatzbedingungen.

Hauptmerkmale

• Lüfterloses Design für geräuschfreien, wartungsarmen Betrieb
• Kompakte Abmessungen (Optionen mit geringer Systemhöhe)
• Intel® Industrial RE Series Prozessoren (verschiedene SKUs verfügbar)
• On-board LPDDR5-Speicher (8GB / 16GB verlötet)
• Unterstützung für vier unabhängige Displays (HDMI / USB-C / VGA)
• Out-of-Band (OOB) Management-Unterstützung
• Weitbereichs-Stromversorgung (9–36 VDC) und Unterstützung für industrielle Temperaturen

Prozessor
Intel® Industrial RE Series. Verfügbare SKUs: X7433RE (4 Kerne, 1,5–3,4 GHz), X7835RE (8 Kerne, 1,3–3,6 GHz), X7213RE (2 Kerne, 2,0–3,4 GHz), X7211RE (2 Kerne, 1,0–3,2 GHz). Hinweis: TCC im BIOS standardmäßig deaktiviert.

Speicher & BIOS
Speicher: 8GB / 16GB LPDDR5-4800 (verlöten). BIOS: AMI SPI 256 Mbit (nur UEFI-Boot).

Grafik
Controller: Intel® UHD Graphics. Bis zu 32 Execution Units; unterstützt OpenGL 4.6, DirectX 12, Vulkan 1.2 (Windows); Mesa 3D / OpenGL 4.6 / Vulkan 1.2 (Linux). Präzision: FP32, FP16, INT8. Compute: OpenCL 3.0. Anzeigeausgänge: 1 x VGA, 1 x HDMI 1.4, 1 x USB-C (DP1.2 Alt Mode).

Speicherung & Erweiterung
Interner Speicher: 1 x M.2 2280 M key (PCIe Gen3 / SATA) — Kühlkörper und Wärmeleitpad erforderlich. Erweiterung: 1 x M.2 2230 E key (USB 2.0 / PCIe, CNVi-Unterstützung), 1 x M.2 3042/3052 B key (USB3.0 / USB2.0 / PCIe mit SIM), 1 x M.2 2242/2280 M key (PCIe/SATA; PCIe x2 Unterstützung projektspezifisch).

Audio
Audio-Codec: REALTEK ALC888S.

Ethernet & Netzwerk
Controller: 2 x Intel i226 2.5GbE (TSN-Unterstützung projektspezifisch), 1 x Intel i210 GbE (unterstützt DFI OOB-Funktion).

Front I/O
Seriell: COM1/2: RS232/422/485; COM3: RS232. Anzeige: 1 x VGA. Tasten: Power, Reset. Antenne: 2 Antennenöffnungen.

Rear I/O
Ethernet: 2 x 2.5GbE RJ45, 1 x GbE RJ45 (DFI OOB-Unterstützung). Seriell: COM4: RS232/DIO. USB: 3 x USB 3.2 Type-A, 1 x USB-C 3.2. Anzeige: 1 x HDMI. Audio: 1 x 3,5 mm Line out / Mic In. Antenne: 2 Antennenöffnungen.

Weitere Funktionen
Anzeige: Power-LED, Storage-LED. Watchdog-Timer: systemseitig programmierbarer Reset 1–255 s via Software. Sicherheit: TPM 2.0 Unterstützung. Stromversorgung: 9–36 VDC Eingang; Anschluss: 2,5 mm DC-Buchse; RTC-Batterie: CR2032. OS-Support: Windows® 10 IoT Enterprise, Windows® 11 IoT Enterprise; Linux: Ubuntu 22.04.

Umgebung & Mechanik
Betriebstemperatur: -40 bis 60°C (bei 0,2 m/s Luftstrom). Lagertemperatur: -40 bis 85°C. Relative Luftfeuchte: 10–90% RH (nicht kondensierend). Gehäuse: Aluminium + Metall. Montage: Wandmontage / VESA / DIN-Rail (variantensabhängig). Abmessungen (B x H x T): 180 x 33 x 127,8 mm (33 mm Systemhöhe Variante). Gewicht: TBD.

Standards & Zertifizierungen
Stoß (Betrieb): 30G, IEC-60068-2-27; MIL-STD-810G. Vibration (Betrieb): 3 Grms, IEC 60068-2-64; MIL-STD-810G. Zertifizierungen: CE, FCC, RoHS, UKCA.

Verpackung & Herkunft
Packliste: 1 Systemeinheit. Herkunftsland: Taiwan.

Technische Spezifikationen

• Produktfamilie: EC700-ASL / EC710-ASL
• CPU: Intel® Industrial RE Series (mehrere SKUs)
• Speicher: 8GB/16GB LPDDR5-4800 (verlöten)
• Grafik: Intel® UHD Graphics (bis zu 32 EUs)
• Speicher: M.2 2280 M key (PCIe Gen3 / SATA)
• LAN: 2 x 2.5GbE + 1 x 1GbE (OOB-Unterstützung)
• USB: 3 x USB 3.2 Type-A, 1 x USB-C 3.2
• Seriell: Bis zu 4 COM-Ports (RS232/422/485/DIO)
• Display-Ausgänge: VGA, HDMI 1.4, USB-C (DP1.2 Alt Mode)
• Stromversorgung: 9–36 VDC
• Betriebstemp.: -40 bis 60°C (bei spezifiziertem Luftstrom)
• TPM: 2.0 unterstützt
• Montage: Wand / VESA / DIN‑Rail
• Zertifizierungen: CE / FCC / RoHS / UKCA
