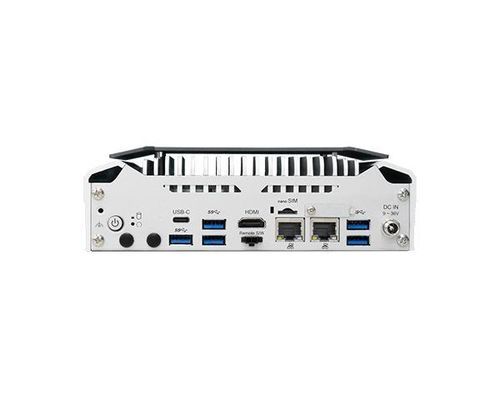

Expansion-PC EC70A-MTH

Edgeembeddedfür DIN-Schiene

Übersicht
Lüfterloses Embedded-System EC70A-MTH mit Intel® Core™ Ultra Prozessoren, ausgelegt für industrielle IoT- und Edge-Anwendungen. Unterstützt Dual-Display-Ausgabe (HDMI + USB-C DP Alt Mode), Dual-Channel LPDDR5 6400MHz Speicher, M.2-Erweiterung für 4G/5G-Module und umfangreiche I/O-Funktionen inklusive mehrerer Ethernet- und COM-Ports. Erhältlich in lüfterloser (15W) oder ventilatorunterstützter (28W) Ausführung mit 9~36V DC-Eingang für flexible Installationen.

Hauptmerkmale

• Prozessoroptionen: Intel® Core™ Ultra 7 und Ultra 5 Serien
• Dual-Display: HDMI und USB-C (DisplayPort Alt Mode)
• Speicher: Dual-Channel LPDDR5 6400MHz, 16GB verlötet (auf Anfrage bis 32GB erweiterbar)
• M.2 B-Key Unterstützung für 4G/5G-Module (M.2 3042/3052) mit SIM-Slot
• Reiche I/O: mehrere Gigabit- und 2.5G-Ethernet-Ports, mehrere USB 3.2-Ports, USB Type-C, bis zu 4 COM-Ports
• Breiter DC-Eingangsbereich (9~36V) und optionale lüfterlose Konfiguration für geringe Leistungsaufnahme und niedrige Geräuschentwicklung
• Zertifizierungen: CE, FCC Class A, RoHS, UKCA

Compliance & Zertifizierungen
CE, FCC Class A, RoHS, UKCA

Produktunterlagen
Datasheet verfügbar (PDF).

Technische Daten

• Modellname: EC70A-MTH
• Prozessor: Intel® Core™ Ultra 7 155U (12 Kerne, 12M Cache, 1,7GHz Basis, bis zu 4,9GHz) oder Intel® Core™ Ultra 5 125U (12 Kerne, 12M Cache, 1,3GHz Basis, bis zu 4,3GHz); TDP: 15W (lüfterlos) oder 28W (mit Lüfter)
• Grafik: Intel® Arc™ Graphics; DirectX 12, OpenGL 4.6, Vulkan 1.2
• Display: 1 x HDMI (bis zu 4096 x 2160 @24Hz), 1 x DP (bis zu 4096 x 2304 @60Hz); Mehrere Displays über HDMI + Type-C DP Alt. Mode unterstützt
• Speicher: Dual channel LPDDR5 6400MHz verlötet 16GB (auf Anfrage bis 32GB erweiterbar)
• BIOS: AMI SPI 256Mbit
• Interner Speicher: 1 x M.2 2280 M key (PCIe x4/SATA)
• Erweiterungsinterfaces: 1 x M.2 M key 2280 (PCIe x4/SATA); 1 x M.2 B key 3052 (USB 3.0/2.0, PCIe x1, SATA) mit SIM-Slot für 4G/5G; 1 x M.2 E key 2230 (PCIe x1/USB2.0)
• Ethernet (Controller): 2 x Intel® I226IT (10/100/1000/2500 Mbps), 1 x Intel® I210IT (10/100/1000 Mbps)
• Front I/O: 1 x GbE (RJ-45) Intel® i210AT (unterstützt OOB); Serielle Ports: COM1 RS-232/422/485; COM2/3 RS-232; COM4 RS-232/422/485 oder 8-bit DIO (per Jumper wählbar)
• Rear I/O: 2 x 2.5G Ethernet (RJ-45); USB: 5 x USB 3.2 + 1 x USB Type-C ODER 4 x USB 3.2 + 1 x USB 2.0 (via BIOS-Einstellung) + 1 x USB Type-C
• Taster & Anzeigen: 1 x Power-Taster, 1 x Reset-Taster; LEDs: 1 x Power LED, 1 x HDD LED
• Watchdog Timer: System-Reset, programmierbares Intervall 1 bis 255 Sekunden
• Sicherheit: TPM 2.0 unterstützt
• Stromversorgung: Breiter DC-Eingang 9~36V über DC-Buchse
• OS Support: Windows 10 IoT Enterprise 64-bit; Windows 11 IoT Enterprise LTSC 2024; Linux (nur UEFI)
• Betriebstemperatur: Lüfterlos (CPU TDP 15W): -20 bis 60°C (mit Wide-Temp SSD); Mit Lüfter (CPU TDP 28W): -20 bis 70°C (mit Wide-Temp SSD)
• Lagerungstemperatur: -20 bis 85°C
• Relative Luftfeuchtigkeit: 5 bis 95% RH (nicht kondensierend)
• Gehäuse: Aluminium + Metall Aluminium
• Montage: Wand, VESA, DIN-Schienenmontage
• Abmessungen (B x H x T): 181,6 mm x 57 mm x 118,4 mm
• Gewicht: TBD
• Stoß: Betrieb IEC 60068-2-27 Test Ea: Half-Sine, 3G @ 11 ms, 18 Stöße ±X, ±Y, ±Z (je Achse 3x)
• Vibration: Betrieb IEC 60068-2-64 Test Fh: Random, 1 Grms @ 5–500 Hz, 30 min; Nicht-Betrieb IEC 60068-2-6 Test Fc: Sweep Sine, 3 Grms @ 10–500 Hz, 30 min
• Zertifizierungen: CE, FCC Class A, RoHS, UKCA
• Packliste: 1 x EC70A-MTH System; 3 x M.2 Slot-Schrauben; 4 x Fußschrauben & Gummifuß; 1 x Erdungsschraube; 1 x Remote-Schalter-Kabel
• Herkunftsland: Taiwan
