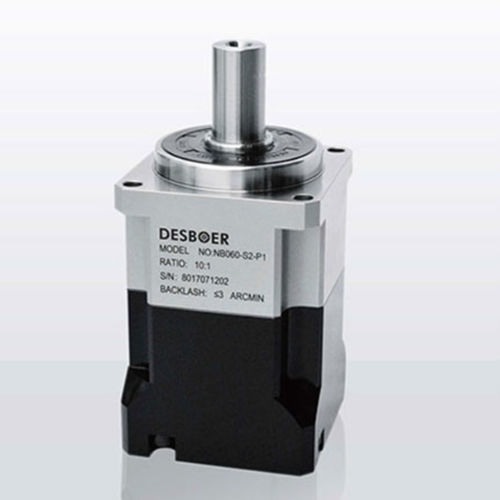

Planetengetriebe NB series

schrägverzahntkoaxial10 - 20 Nm

Produktübersicht
Präzisions‑Planetengetriebe DESBOER NB‑Serie für Servomotor‑Anwendungen. Verfügbare Baugrößen: 42, 60, 90, 115, 142, 180. Übersetzungsbereich: 3–100. Spielklassen: P0 (≤1 Bogenmin.), P1 (≤3 Bogenmin.), P2 (≤5–7 Bogenmin.) je nach Ausführung. Nennabtriebsdrehmoment: 18–1140 Nm. Die NB‑Serie integriert das Sonnenrad mit der Eingangswelle und besitzt eine integrierte Abtriebsstruktur; Hochleistungs‑Wälzlager und synthetische Schmierung. Schutzart IP65. Typische Einsatzbereiche: Automatisierungstechnik, Verpackung, Druck, Batterie‑ und LCD‑Fertigung, Roboter, Palettierer, Holzverarbeitung, Türen/Fenster‑Systeme und weitere Industrien.

Hauptmerkmale

• Präzisionslager: höhere radiale und axiale Belastbarkeit.
• Hochleistungs‑Ölabdichtung: verringerte Reibung, höhere Effizienz; Dauerbetrieb bis 90 °C möglich; Schutzart IP65.
• Schrägverzahnung: optimierte Leistungsübertragung, geringe Geräuschentwicklung, verbesserte Genauigkeit.
• Integriertes Planetenkonzept: erhöhte Torsionsübertragung und kompakte Abtriebsstruktur.

Lagereinsatzpunkt Z (Abtrieb) - Serienübersicht
Serien: NB042, NB060, NB090, NB115, NB142, NB180
Teilungsabstand X (mm): 10, 12.5, 18, 25.5, 39.5, 41
Belastungspunkt Z (mm): 25.5, 30, 43, 55.5, 63.5, 76.5

Getriebeleistungsdaten (ausgewählte Parameter)
Nennabtriebsdrehmoment (T2N) — Beispielwerte je Stufe/Übersetzung: 1‑Stufe (Übersetzung 3–10): NB060 50 Nm, NB090 120 Nm, NB115 190 Nm, NB142 320 Nm, NB180 550 Nm. 4‑Stufen (Übersetzung 18): NB042 18 Nm, NB060 45 Nm, NB090 130 Nm, NB115 270 Nm, NB142 510 Nm, NB180 990 Nm. 5‑Stufen (Übersetzung 20): NB042 20 Nm, NB060 55 Nm, NB090 150 Nm, NB115 310 Nm, NB142 610 Nm, NB180 1140 Nm.
Max. Beschleunigungsdrehmoment (TzR): 1,8 × Nennmoment. Notstoppdrehmoment (T2N0): 3 × Nennmoment.
Nenn‑Eingangsdrehzahl (n1N): bis 5000 min⁻¹ (NB042/NB060), bis 4000 min⁻¹ (NB090/NB115), bis 3000 min⁻¹ (NB142/NB180). Max. Eingangsdrehzahl (n1s): bis 10000 min⁻¹ (ausgewählte NB042/NB060 ein‑stufig), bis 8000 min⁻¹ (NB090/NB115), bis 6000 min⁻¹ (NB142/NB180).
Spielklassen: P0 ≤1 Bogenmin. (ausgewählte Größen/Übersetzungen), P1 ≤3 Bogenmin., P2 ≤5–7 Bogenmin. Torsionssteifigkeit: Beispiele ~3,2 bis ~148 Nm/Bogenmin. je nach Serie und Stufe.
Max. Radialkraft (Fzr) Beispiele: NB042 980 N, NB060 1730 N, NB090 3250 N, NB115 7000 N, NB142 9600 N, NB180 14500 N. Max. Axialkraft (Fza) Beispiele: NB042 490 N … NB180 7250 N. Kippmoment Beispiele: NB042 25 Nm … NB180 970 Nm.
Betriebsdauer: 20000 h (Angabe für Dauerbetrieb beispielhaft 10000 h). Wirkungsgrad: ≥97 % (ein‑stufig 3–10), ≥94 % (zweistufig 15–100). Gewicht Beispiele: 1‑Stufe (3–10): NB042 0,6 kg, NB060 1,3 kg, NB090 3,7 kg, NB115 7,8 kg, NB142 14,5 kg, NB180 29,0 kg. Betriebstemperatur: −10 bis 90 °C. Schmierung: synthetisches Schmiermittel (Werksfüllung). Schutzart: IP65. Montage: beliebige Lage. Geräusch (N1 = 3000 min⁻¹, Leerlauf): 1‑Stufe ≤56–67 dB(A) je nach Größe; 2‑Stufen bis ≤67 dB(A).

Bestellhinweise / Hinweise
Wählen Sie Baugröße, Übersetzungsverhältnis und Spielklasse entsprechend Drehmoment-, Drehzahl‑ und Genauigkeitsanforderungen. Artikelnummern richten sich nach Serie, Stufenzahl und Optionen. Bei Sonderausführungen bitte Baugröße, Übersetzung, Spielklasse und Montageanforderungen angeben.

Technische Daten

• Serienname: NB series
• Verfügbare Baugrößen: 42, 60, 90, 115, 142, 180
• Übersetzungsbereich: 3–100
• Spieloptionen: P0 ≤1 Bogenmin.; P1 ≤3 Bogenmin.; P2 ≤5–7 Bogenmin.
• Nennabtriebsdrehmoment: 18–1140 Nm
• Max. Beschleunigungsdrehmoment: 1,8 × Nennwert
• Notstoppdrehmoment: 3 × Nennwert
• Nenn‑Eingangsdrehzahl: bis 5000 min⁻¹ (modellabhängig)
• Max. Eingangsdrehzahl: bis 10000 min⁻¹ für bestimmte ein‑stufige Modelle
• Torsionssteifigkeit: ~3,2 bis ~148 Nm/Bogenmin. (Beispiele)
• Max. Radialkraft: bis 14500 N (NB180)
• Max. Axialkraft: bis 7250 N (NB180)
• Kippmoment: bis 970 Nm (NB180)
• Betriebsdauer: 20000 h
• Wirkungsgrad: ≥97 % (ein‑stufig), ≥94 % (zweistufig)
• Gewichtsbereich: ca. 0,6–33,0 kg je nach Konfiguration
• Betriebstemperatur: −10 bis 90 °C
• Schmierung: synthetisches Schmiermittel
• Schutzart: IP65
• Montage: beliebige Lage
