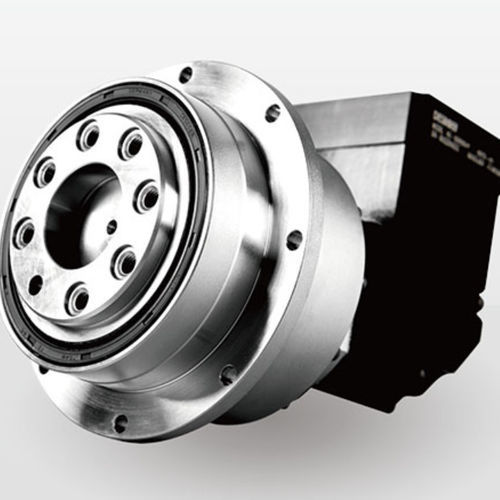

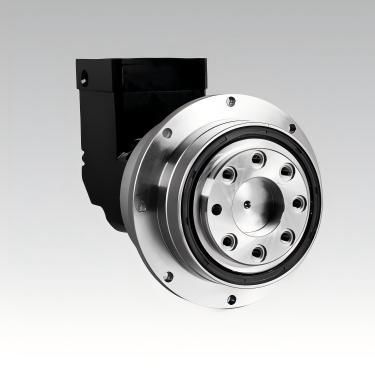

Planetengetriebe NDR series

schrägverzahntmit Spiralkegel-Drehmomentrechtwinklig

Produktübersicht
Die DESBOER NDR Serie ist ein rechtwinkliges Präzisions-Planetengetriebe für anspruchsvolle Servo- und Bewegungssteuerungsanwendungen. Verfügbare Baugrößen: 47, 64, 90, 110, 140, 200, 255, 285. Übersetzungsbereich: 4–200. Spielklassen: P0/P1/P2 (ultrapräzise bis präzise) mit Optionen von ≤1 arcmin bis ≤7 arcmin. Nenndrehmomentbereich: 15–3600 Nm.

Bestellhinweise
Die NDR Serie verfügt über ein flanschmontiertes rechtwinkliges Design mit schrägverzahnten Kegelrädern. Wählen Sie Baugröße, Anzahl der Stufen (1 oder 2), Übersetzung und Spielklasse passend zum Servomotor und den Anforderungen. Technische Daten enthalten vollständige Multi-Stufen-Drehmomenttabellen und Kennlinien.

Hauptmerkmale

• Hochpräzise Öldichtung zur Reduzierung von Reibung und Verbesserung der Effizienz.
• Schutzklasse IP65, Dauerbetrieb bis 90 °C möglich.
• Hochpräzise Lager für höhere radiale und axiale Lastaufnahme.
• Schrägverzahnte Planetenräder für optimierte Kraftübertragung, niedrige Geräuschentwicklung und höhere Genauigkeit.
• Integriertes Planeten-Design für erhöhte Torsionssteifigkeit und optimierte Drehmomentübertragung.
• Schrägverzahnte Kegelstufe für kompakte rechtwinklige Bauweise mit hoher Übertragbarkeit.

Lagerbeanspruchungspunkt Z (Abgang) — Serie / Teilkreisdurchmesser X (mm) / Belastungspunkt Z (mm)
Serie | Teilkreisdurchmesser X (mm) | Belastungspunkt Z (mm)
NDR047 | 8 | 33.4
NDR064 | 10 | 39.74
NDR090 | 13 | 55.36
NDVR110 | 15.5 | 59.92
NDVR140 | 20.0 | 75.9
NDVR200 | 25.0 | 108.3
NDVR255 | 30.0 | 130.7
NDVR285 | 40.0 | 164.9

Getriebeleistungsdaten — Ausgewählte Parameter
Nenn-Ausgangsdrehmoment T2B (Nm) — 1 Stufe, Übersetzung 4
NDR047: 22 Nm | NDR064: 45 Nm | NDR090: 130 Nm | NDVR110: 280 Nm | NDVR140: 560 Nm | NDVR200: 1100 Nm | NDVR255: 2200 Nm | NDVR285: 3600 Nm

Nenn-Ausgangsdrehmoment T2B (Nm) — Beispiele für andere Übersetzungen/Stufen
Stufe 1, Übersetzung 5: NDR047:25 | NDR064:55 | NDR090:160 | NDVR110:340 | NDVR140:610 | NDVR200:1300 | NDVR255:2200 | NDVR285:3300
Stufe 1, Übersetzung 7: NDR047:20 | NDR064:48 | NDR090:130 | NDVR110:300 | NDVR140:560 | NDVR200:1200 | NDVR255:2000 | NDVR285:2900
Stufe 1, Übersetzung 10: NDR047:25 | NDR064:55 | NDR090:150 | NDVR110:330 | NDVR140:610 | NDVR200:1300 | NDVR255:2200 | NDVR285:3300
(Vollständige mehrzeilige Drehmomenttabelle für Übersetzungen 4–200 und 1–2 Stufen in den technischen Daten verfügbar.)

Weitere Leistungsmerkmale

• Max. Beschleunigungsdrehmoment (T2I): 1,8× Nenndrehmoment (typisch für 4–200, 1–2 Stufen).
• Notstopp-Drehmoment (T2Ioff): 3× Nenndrehmoment.
• Nenneingangsdrehzahl: bis zu 5000 rpm für viele Baugrößen; spezifische Grenzen abhängig von Serie/Stufe.
• Max. Leerlauf-Eingangsdrehzahl: bis zu 10000 rpm für bestimmte Konfigurationen (siehe technische Daten).
• Spielklassen: P0 (≤2 arcmin bei einigen Baugrößen), P1 (≤4 arcmin), P2 (≤6–9 arcmin je nach Größe).
• Wirkungsgrad: ≥95% (4–20 Übersetzungen, 1 Stufe); ≥92% (16–200 Bereiche, mehrstufig).
• Lebensdauer Beispiel: 20000 Stunden (abhängig von Betriebsbedingungen).
• Betriebstemperaturbereich: -10 °C bis 90 °C.
• Schmierung: synthetisches Schmiermittel.
• Schutzart: IP65.
• Montageposition: beliebig.
• Geräuschpegel-Beispiele (N1 = 3000 rpm, unbelastet): ≤61 dB(A) bis ≤74 dB(A) je nach Baugröße.

Mechanische Grenzen & Lasten (ausgewählte Werte)
Max. radiale Kraft (F2r) Beispiele (N): NDR047: 1040 | NDR064: 2300 | NDR090: 4100 | NDVR110: 9400 | NDVR140: 15000 | NDVR200: 26300 | NDVR255: 42000 | NDVR285: 53000
Max. axiale Kraft (F2a) Beispiele (N): NDR047: 690 | NDR064: 1055 | NDR090: 2980 | NDVR110: 5600 | NDVR140: 9300 | NDVR200: 19000 | NDVR255: 33400 | NDVR285: 50000
Kippmoment Beispiele (Nm): NDR047: 55 | NDR064: 80 | NDR090: 208 | NDVR110: 685 | NDVR140: 1335 | NDVR200: 4680 | NDVR255: 7600 | NDVR285: 10500

Gewichte (kg) — Beispiele je Serie
1-Stufen Gewichte: NDR047: 2.1 kg | NDR064: 2.1 kg | NDR090: 5.9 kg | NDVR110: 10.5 kg | NDVR140: 21.9 kg | NDVR200: 50.9 kg | NDVR255: 84.0 kg | NDVR285: 100.4 kg
2-Stufen Gewichte (Beispiele): NDR047: 2.5 kg | NDR064: 2.5 kg | NDR090: 7.0 kg | NDVR110: 12.6 kg | NDVR140: 26.2 kg | NDVR200: 61.0 kg | NDVR255: 105.0 kg | NDVR285: 125.5 kg

Anmerkungen
Die obigen Werte sind repräsentativ; detaillierte Angaben (Drehmomente, Drehzahlen, Wirkungsgrade, Trägheiten, Geräuschwerte, Kräfte, Momente) sind in der technischen Dokumentation der NDR / NDVR Serien enthalten. Kontaktieren Sie DESBOER oder lesen Sie das technische Datenblatt für die anwendungsspezifische Auswahl.

Technische Daten

• Marke: DESBOER
• Bezeichnung: NDR Serie (rechtwinkliges Präzisions-Planetengetriebe)
• Baugrößen: 47, 64, 90, 110, 140, 200, 255, 285
• Übersetzungsbereich: 4–200
• Spieloptionen: ≤1 arcmin bis ≤7 arcmin (P0/P1/P2 Auswahl)
• Nenndrehmomentbereich: 15–3600 Nm
• Max. Beschleunigungsdrehmoment: 1,8× Nenndrehmoment
• Notstopp-Drehmoment: 3× Nenndrehmoment
• Drehzahlen: Nennwert bis ~5000 rpm; Max. Leerlauf bis ~10000 rpm (serienabhängig)
• Wirkungsgrad: ≥95% (4–20, 1 Stufe); ≥92% (16–200, mehrstufig)
• Lebensdauer Beispiel: 20000 Stunden
• Betriebstemperatur: -10 °C bis 90 °C
• Schmierung: synthetisches Schmiermittel
• Schutzart: IP65
• Montage: beliebige Position
• Geräuschpegel (N1=3000 rpm, unbelastet): ≤61–74 dB(A) je nach Baugröße
• Mechanische Grenzen: radiale/axiale Kräfte und Momente pro Serie in den technischen Daten
