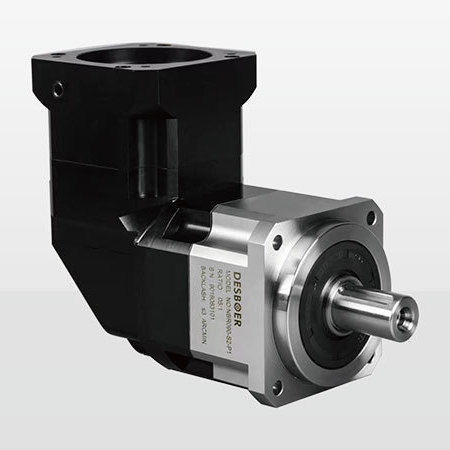

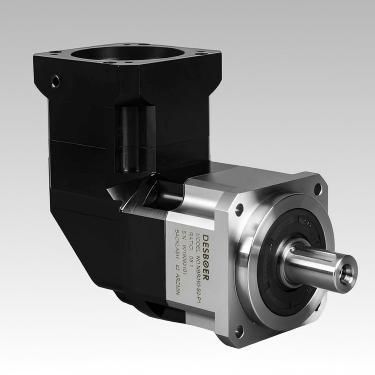

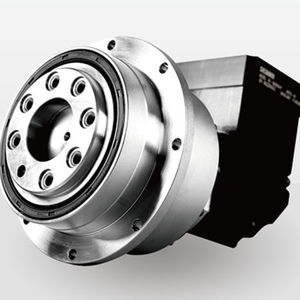

Kegelrad-Winkelgetriebe NBR series

mit Spiralkegel-Drehmomentrechtwinkligmit Ausgangswelle

Produktübersicht
Die DESBOER NBR‑Serie rechtswinkliger Planetengetriebe kombiniert eine Spiral‑Kegelrad‑Eingangsstufe mit präzisen Planetenstufen und bietet so kompakte, effiziente Antriebsübertragung für Servo‑ und Motion‑Control‑Anwendungen. Verfügbare Größen: NBR042, NBR060, NBR090, NBR115, NBR142, NBR180. Übersetzungsbereich: 3–200. Spielklassen: P0 ≤2 arcmin, P1 ≤4 arcmin, P2 ≤9 arcmin. Nennabtriebsdrehmoment: 13–1140 Nm. Schutzart: IP65. Betriebstemperatur: -10 bis 90 °C.

Bestellhinweise
Geben Sie Serie/Modell (z. B. NBR060), gewünschte Übersetzung, Spielklasse (P0/P1/P2), Abtriebsanschluss (Flansch/Welle), Motorflansch/Adapter und besondere Montage‑/Ausrichtungsanforderungen an.

Hauptmerkmale

• Hochpräzise Öl‑Dichtung zur Reduzierung von Reibung und Verbesserung der Effizienz.
• Schutzart IP65 für Dauerbetrieb bis 90 °C.
• Hochpräzise Lager für erhöhte radiale und axiale Tragfähigkeit.
• Integriertes Planetenstufendesign für höhere Torsionsleistung und optimierte Leistungsübertragung.
• Monoblock‑Gehäuse für Maßhaltigkeit und Torsionssteifigkeit.
• Schrägverzahnte Stirnräder für ruhige, geräuscharme Übertragung und höhere Genauigkeit.
• Spiralkegel‑Eingang für kompakte rechtswinklige Bauweise und optimierte Effizienz.

Lagerbelastungspunkt Z (Ausgang) — Serie / Mittelpunktabstand X (mm) / Lastpunkt Z (mm)
Serie,Mittelpunktabstand X (mm),Lastpunkt Z (mm)
NBR042,10,25.5
NBR060,12.5,30
NBR090,18,43
NBR115,25.5,55.5
NBR142,39.5,63.5
NBR180,41,76.5

Getriebe‑Leistungsdaten (ausgewählte Parameter)
T2N Nennabtriebsdrehmoment (Nm): beispielhafte einstufige Werte, abhängig von Größe/Übersetzung (z. B. 50, 120, 190, 320, 550; maximal bis 1140 Nm).
TzR Max. Beschleunigungsdrehmoment: 1,8 × Nennmoment.
T2N0 Notstoppdrehmoment: 3 × Nennmoment.
n1N Nenn‑Eingangsdrehzahl: bis ca. 3000–5000 rpm (modell/‑stufe abhängig).
Max. zulässige Eingangsdrehzahl (n1s): bis zu 6000–10000 rpm je nach Ausführung.
Spielklassen: P0 ≤2 arcmin, P1 ≈ ≤4 arcmin, P2 ≤6–9 arcmin je nach Stufe/Übersetzung.
Torsionssteifigkeit: variiert je Serie (z. B. NBR042 ≈3,2 Nm/arcmin bis NBR180 ≈148 Nm/arcmin abhängig von der Stufe).
Fzr Max. radiale Kraft (N): Beispiele — NBR042 980 N, NBR060 1730 N, NBR090 3250 N, NBR115 7000 N, NBR142 9600 N, NBR180 14500 N.
Fza Max. axiale Kraft (N): Beispiele — NBR042 490 N, NBR060 865 N, NBR090 1625 N, NBR115 3500 N, NBR142 4800 N, NBR180 7250 N.
Kippmoment (Nm): Beispiele — NBR042 25, NBR060 65, NBR090 152, NBR115 345, NBR142 680, NBR180 970.
Lebensdauer (typisch): 20000 h (Dauerbetrieb Beispiel 10000 h).
Wirkungsgrad: ≥95% bei vielen einstufigen Konfigurationen; ≥92% bei mehrstufigen Konfigurationen.
Gewicht (kg): Richtwerte je Serie/Stufe: NBR042 ~0,9–1,2; NBR060 ~2,1; NBR090 ~6,4–7,8; NBR115 ~13,0–14,2; NBR142 ~24,5–27,5; NBR180 ~51,0–54,0.
Schallpegel (Leerlauf, n1=3000 rpm): typ. ≤61–72 dB(A) je nach Größe.
Montageposition: beliebig. Schmierung: synthetisches Schmiermittel empfohlen. Schutzart: IP65.

Hinweise
Bei Angaben zu Kräften und Momenten gilt als Bezugsdrehzahl eine Ausgangsdrehzahl von 100 rpm; radiale/axiale Kräfte und Kippmomente beziehen sich auf die Mitte der Abtriebswelle wie in den Leistungsdaten dargestellt.

Technische Daten / Spezifikationen

• Serie / Modell: NBR Serie (NBR042, NBR060, NBR090, NBR115, NBR142, NBR180).
• Konfiguration: Rechtswinklig, Spiral‑Kegel‑Eingang + Planetenstufen.
• Übersetzungen: 3–200 (abhängig von Stufe/Konfiguration).
• Spieloptionen: P0 (ultrapräzise) ≤2 arcmin; P1 (präzise) ≤4–7 arcmin; P2 (Standard) ≤6–9 arcmin (stufen/Übersetzung abhängig).
• Nennabtriebsdrehmoment: 13–1140 Nm (modell‑ und anwendungsabhängig).
• Nenn/Max Drehzahlen: Nenn‑Eingang bis ~3000–5000 rpm (stufenabhängig); Max‑Eingang bis 6000–10000 rpm für bestimmte Konfigurationen.
• Max. radiale/axiale Kräfte und Kippmomente: siehe Leistungsdaten; Beispiele oben.
• Wirkungsgrad: ≥95% (einstufig typisch), ≥92% (mehrstufig typisch).
• Lebensdauer (typisch): 20000 h (Dauerbetrieb Beispiel 10000 h).
• Betriebstemperatur: -10 °C bis 90 °C.
• Schmierung: synthetisches Schmiermittel empfohlen.
• Schutzart: IP65.
• Montageposition: beliebig.
• Schallpegel (Leerlauf, n1=3000 rpm): ≤61–72 dB(A) je nach Modell.
