Planetengetriebe NER series

Kegelradschrägverzahntrechtwinklig

Produktübersicht

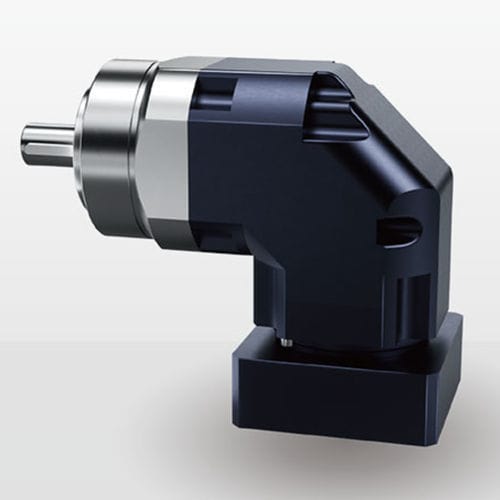

Die DESBOER NER Series ist ein kosteneffizientes, hochpräzises rechtswinkliges Planetengetriebe für universelle Servo- und Automatisierungsanwendungen. Es bietet präzise Positionierung und geräuscharmen Betrieb, verfügt über einen großen Übersetzungsbereich und eine quadratische Durchgangsflansch-Ausführung zur flexiblen Maschinenintegration.

Modelle & allgemeine Daten

• Modellgrößen: 50, 70, 90, 120, 155, 203, 235
• Übersetzungsbereich: 3 - 200
• Spieloptionen: ≤2 Bogenminuten bis ≤9 Bogenminuten
• Nenn-Ausgangsdrehmoment: 13 - 1900 Nm

Hauptmerkmale

• Hochpräzise Öldichtung zur Reduzierung der Reibung und Steigerung der Effizienz
• Schutzart IP65; Dauerbetrieb bis 90 °C
• Hochpräzise Lager mit hoher radialer und axialer Tragfähigkeit
• Schrägverzahnung für optimierte Kraftübertragung, geringe Geräuschentwicklung und verbesserte Präzision
• Integrierte Planetenstufen erhöhen die Torsionssteifigkeit und die Übertragungsleistung

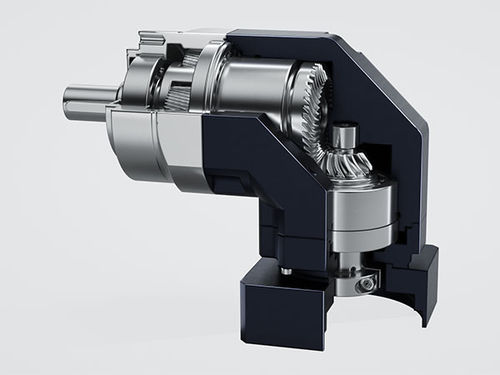

• Kegelstufe (Rechtswinkel) für kompakte Winkelantriebe mit optimierter Präzision

Serienabmessungen (Auswahl)
Serie | NER050 | NER070 | NER090 | NER120 | NER155 | NER205 | NER235
Mittenabstand X (mm) | 10 | 12.5 | 18 | 25.5 | 39.5 | 41 | 53.5
Lastpunkt Z (mm) | 25.5 | 30 | 43 | 55.5 | 63.5 | 76.5 | 96

Ausgewählte Leistungsdaten (repräsentative Werte)
Max. radiale Kraft F2eB (N) für Bereich 3~200 | 980 | 1,730 | 3,250 | 7,000 | 9,600 | 14,500 | 27,800
Max. axiale Kraft F2aB (N) für Bereich 3~200 | 490 | 865 | 1,625 | 3,500 | 4,800 | 7,250 | 13,900
Kippmoment (Nm) für Bereich 3~200 | 25 | 65 | 152 | 345 | 680 | 970 | 1,840
Nenn-Eingangsdrehzahl (rpm) typisch: bis zu 10.000 (max abhängig von Modell und Übersetzung)
Betriebsdauer: 20.000 Stunden (Dauerbetrieb Referenz 10.000 Stunden)
Wirkungsgrad: ≥95% (typische Bereiche), ≥92% für erweiterte Übersetzungsbereiche je nach Stufe
Geräuschpegel (N1 = 3000 rpm, unbelastet) dB(A) je Größe | ≤61 | ≤63 | ≤65 | ≤68 | ≤70 | ≤72 | ≤74

Hinweise
Die NER Series ist optimiert für Robotik, CNC-Maschinen und Automatisierung, wo kompakte Bauweise, hohe Steifigkeit und lange Lebensdauer gefordert sind. Detaillierte technische Tabellen pro Modell (Drehmoment, radiale/axiale Kräfte, rotatorische Trägheit, Gewichte, Geschwindigkeiten, Spielklassen und weitere Parameter) sind für die Auslegung verfügbar.

Technische Daten

• Serienbezeichnung: NER Series
• Modellgrößen: 50, 70, 90, 120, 155, 203, 235
• Übersetzungsbereich: 3 – 200
• Spielklassen: Ultrapräzise P0, Präzise P1, Standard P2 (≤2 Bogenminuten bis ≤9 Bogenminuten je nach Auswahl)
• Nenn-Ausgangsdrehmomentbereich: 13 – 1900 Nm
• Schutzart: IP65
• Betriebstemperatur: -10 bis 90 °C
• Schmierung: Synthetisches Schmiermittel (werkseitig befüllt / empfohlenes synthetisches Schmiermittel)
• Wirkungsgrad: ≥95% (typisch), ≥92% für erweiterte Bereiche je nach Übersetzung/Stufe
• Betriebsdauer: 20.000 h (Referenz 10.000 h im Dauerbetrieb)
• Geräuschpegel (unbelastet, 3000 rpm): typische Werte bis ≤74 dB(A) abhängig vom Modell
• Typische Gewichte (1-stufig, kg): NER050 1.0; NER070 2.1; NER090 5.8; NER120 11.2; NER155 22.4; NER205 46.8; NER235 83.0
• Maximale radiale und axiale Kräfte sowie Kippmomente variieren je nach Modell: radial bis 27.800 N (NER235), axial bis 13.900 N (NER235)
• Rotationsträgheiten und detaillierte Drehmomenttabellen pro Stufe in der technischen Dokumentation für die Auslegung verfügbar
• Einbaulage: beliebige Richtung
