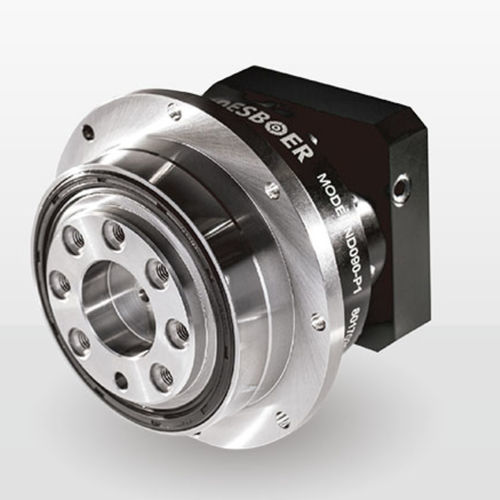

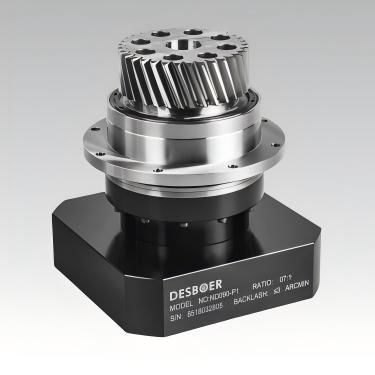

Planeten-Servogetriebe ND series

schrägverzahntkoaxial20 - 50 Nm

Produktübersicht
Präzisions-Planetengetriebe DESBOER ND‑Serie für Servomotoren. Kompakte, flanschmontierte Bauform mit wählbaren Spielklassen (P0/P1/P2), Schutzart IP65 und ISO 9409-kompatibler Montagefläche zur Integration in präzise Automationslösungen.

Allgemeine Produktdaten
Modellgrößen: 47, 64, 90, 110, 140, 200, 255, 285
Übersetzungsbereich: 4–100
Spiel: ≤1 arcmin (P0) – ≤7 arcmin (P2)
Nenn-Ausgangsdrehmoment: ca. 15 – 1140 Nm (abhängig von Größe und Stufe)
Schutzklasse: IP65
Betriebstemperatur: -10 °C bis 90 °C
Lebensdauer: 20000 h (Dauerbetrieb 10000 h)

Hauptmerkmale

• Monoblock-Gehäuse: verbessert Rundlauf und Torsionssteifigkeit für präzise Positionierung.
• Präzisionslager: tragen höhere radiale und axiale Lasten für Servo-Anwendungen.
• Hochpräzise Öldichtung: reduzierte Reibung und IP65-Schutz für Dauerbetrieb bis 90 °C.
• Schrägverzahnung: optimierte Leistungsübertragung, geringer Geräuschpegel und verbesserte Wiederholgenauigkeit.
• Integrierte Planetenstufen: erhöhte torsionale Drehmomentkapazität bei kompakter Bauweise.

Serie
Serie | ND047 | ND064 | ND090 | NDV110 | NDV140 | NDV200 | NDV255 | NDV285
Zentrumsabstand X (mm) | 8 | 10 | 13 | 15.5 | 20.0 | 25.0 | 30.0 | 40.0
Lastpunkt Z (mm) | 33.4 | 39.74 | 55.36 | 59.92 | 75.9 | 108.3 | 130.7 | 164.9

Getriebeleistungsdaten (ausgewählte Parameter)
Bemessetes Ausgangsdrehmoment (T2θ): mehrstufige Werte je Serie und Übersetzung (siehe Datenblatt).
Max. Beschleunigungsdrehmoment: typ. 1,8 × bemessenes Drehmoment (je nach Stufe).
Notstopp-Drehmoment: bis zu 3 × bemessenes Drehmoment (anwendungsabhängig).
Nennen-eingangsdrehzahl: typ. bis 5000–10000 rpm je Serie; einige Serien bis 10000 rpm.
Spielklassen: P0 (≤1 arcmin), P1 (≤3–5 arcmin), P2 (≤5–7 arcmin) je Konfiguration.
Torsionssteifigkeit: variiert je Serie (z. B. ND047 ≈7 Nm/arcmin, ND064 ≈10, ND090 ≈13, NDV110 ≈23, NDV140 ≈31, NDV200 ≈67, NDV255 ≈95).
Max. radiale/axiale Kräfte und Kippmomente: in den Leistungsdaten je Serie aufgeführt (radiale Kräfte ~1.040 N bis ~53.000 N; axiale Kräfte ~690 N bis ~50.000 N für größte Serien).
Trägheitsmoment und Geräusch: details je Serie im Datenblatt (Leerlaufgeräusch bei 3000 rpm typ. ≤56–73 dB(A)).
Wirkungsgrad: ≥97 % (Einstufig, Übersetzungen 4–10), ≥94 % (mehrstufig, 16–100).
Gewichtsbeispiele: ND047 0,7 kg, ND064 1,2 kg, ND090 1,2 kg, NDV110 3,0 kg, NDV140 3,0 kg, NDV200 5,6 kg, NDV255 11,9 kg, größere Modelle bis ~99,6 kg.

Bestell- / Auswahlhinweise
Wählen Sie Modell und Konfiguration nach benötigter Übersetzung, Spielklasse (P0/P1/P2), Nenn- und Spitzenmoment, radialen/axialen Lasten, Montageinterface (ISO 9409 Flansch) und zulässiger Betriebstemperatur. Detaillierte Stufen-/Übersetzungstabellen liefern Werte für Drehmomente, Beschleunigungs- und Notstopmomente, Kräfte, Momente, Trägheiten und Geräusch.

Technische Spezifikationen

• Produktfamilie: ND‑Serie Planetengetriebe (Präfixe ND / NDV / NDS je nach Ausführung).
• Modellgrößen: 47, 64, 90, 110, 140, 200, 255, 285.
• Übersetzungen: 4 bis 100.
• Spieloptionen: P0 (≤1 arcmin), P1 (typ. ≤3–5 arcmin), P2 (typ. ≤5–7 arcmin).
• Nennmoment: ca. 15 – 1140 Nm (modell- und stufenabhängig).
• Beschleunigungsfaktor: ca. 1,8 × Nennmoment (typ.).
• Notstoppmoment: bis zu 3 × Nennmoment.
• Schutzart: IP65.
• Wirkungsgrad: ≥97 % (1‑stufig), ≥94 % (mehrstufig).
• Laufzeit: 20000 h (Dauerbetrieb 10000 h).
• Betriebstemperatur: -10 °C bis 90 °C.
• Schmierung: synthetisches Schmiermittel (Werksfüllung/Angaben).
• Montage: ISO 9409 Flansch kompatibel; beliebige Einbaulage.
• Geräusch: Leerlaufwerte je Serie (z. B. ≤56–73 dB(A)).
• Gewichte: siehe Datenblatt für genaue Modellgewichte.
