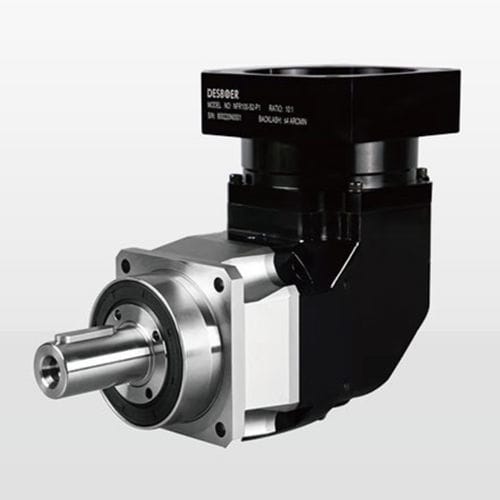

Planetengetriebe NFR series

schrägverzahntmit Spiralkegel-Drehmomentrechtwinklig

Produktübersicht
Das rechtswinklige Planetengetriebe DESBOER Serie NFR ist für Servo- und Industrieanwendungen ausgelegt, die Präzision und Drehmomentkapazität erfordern. Verfügbare Größen (Beispiele: 47 / 64 / 90 / 110 / 140 / 200 / 255 / 285; Modellreferenzen umfassen NFR060, NFR075, NFR100, NFR140, NFR180, NFR220, NFR250). Übersetzungen von 3 bis 200 und Nennausgangsdrehmoment etwa 35 Nm bis 3200 Nm, abhängig von Modell und Übersetzung. Rückspielklassen: P0 (Ultrapräzise), P1 (Präzise), P2 (Standard). Wichtige mechanische Elemente: schrägverzahnte Planetenstufen, schrägverzahnte Kegelräder für rechtwinkligen Abgang und Kegelrollenlager zur Erhöhung der radialen/axialen Belastbarkeit.

Bestellhinweise
Wählen Sie Modellgröße und Serie (NFR). Wählen Sie das gewünschte Übersetzungsverhältnis (3–200) und die Rückspielklasse: P0 (≤2 arcmin je nach Größe), P1 (≤4–7 arcmin je nach Konfiguration), P2 (≤6–9 arcmin je nach Konfiguration). Geben Sie Flanschtyp und Optionsanforderungen an (Schmierstoffvorbefüllung, spezielle Dichtungen) bei der Bestellung an.

Wesentliche Merkmale

• Rechtswinkliger Abgang durch spiralverzahnte Kegelräder für kompakte Antriebslayouts.
• Kegelrollenlager zur Erhöhung der Drehmomentkapazität und Steifigkeit.
• Schrägverzahnte Planetenräder für optimierte Leistungsübertragung, geringe Geräuschentwicklung und ruhigen Lauf.
• Hochpräzise Öldichtungen zur Reduzierung von Reibung und zur Verbesserung der Effizienz.
• Schutzart IP65 und Dauerbetrieb bis 90 °C (anwendungsabhängig).
• Quadratische Flanschmontage; Einbau in jeder Lage möglich.
• Rückspieloptionen bis ≤2 arcmin für ultrapräzise Positionieranwendungen.

Technische Daten (Auszug)
Stellvertretende Daten variieren je nach Modell und Stufe. Beispiele: Mittelpunktsabstände und Belastungspunkte variieren über NFR-Größen; Bemessungsdrehmoment (T2N): indikative Werte von einigen Dutzend bis zu mehreren Tausend Nm (siehe Produkttabellen für exakte Zuordnungen). Betriebssteifigkeit und Servicedaten: Steifigkeitsbeispiele je Modell steigen mit der Größe (z. B. 8 / 14 / 31 / 57 / 182 / 400 / 580 Nm/arcmin). Maximale radiale/axiale Kräfte und Kippmomente steigen modellabhängig (detaillierte Werte in den Tabellen). Wirkungsgrad: ≥95 % für übliche Stufenbereiche; abhängig von Konfiguration. Nenndrehzahlen bis ca. 8000 min⁻¹ je nach Modell. Geräuschpegel (unbelastet, 3000 min⁻¹): ≲63–75 dB(A). Schmierung und Lebensdauer: synthetisches Schmiermittel spezifiziert; indikative Lebensdauer ~20000 h (konfigurationsabhängig). Schutz: IP65. Betriebstemperatur: -10 °C bis 90 °C.

Hinweise
Leistungsdaten (Drehmoment, Kräfte, Trägheit, Geräusch, Wirkungsgrad, Gewicht) hängen vom gewählten NFR-Modell und der Stufen/Übersetzungs-Konfiguration ab. Die Kräfte sind, sofern angegeben, bei 100 rpm am Ausgangsmittelpunkt referenziert. Zur Auslegung oder Bestellung die vollständigen Tabellen mit den genauen Werten je Modell und Übersetzung heranziehen.

Merkmale / technische Spezifikationen

• Brand: DESBOER.
• Serie: NFR (rechtswinkliges Planetengetriebe).
• Modelle / Größen: NFR060, NFR075, NFR100, NFR140, NFR180, NFR220, NFR250 (Seitenmaße: 47, 64, 90, 110, 140, 200, 255, 285).
• Übersetzungen: 3 bis 200 (ein- und mehrstufige Optionen).
• Rückspielklassen: P0 (Ultrapräzise ≤2 arcmin), P1 (Präzise ≤4–7 arcmin), P2 (Standard ≤6–9 arcmin).
• Nennausgangsdrehmoment (T2N): ca. 35–3200 Nm (modell- und übersetzungsabhängig).
• Lager: Kegelrollenlager.
• Räder: schrägverzahnte Planetenräder und spiralverzahnte Kegelräder für rechtwinklige Abgänge.
• Schutzklasse: IP65.
• Betriebstemperatur: -10 °C bis 90 °C.
• Schmierung: synthetisches Schmiermittel (vorbefüllt nach Spezifikation).
• Wirkungsgrad: ≥95 % für typische Bereiche (konfigurationsabhängig).
• Montage: beliebige Lage; quadratische Flanschbefestigung unterstützt.
• Gewicht: modellabhängig (Beispiele in den Tabellen).
