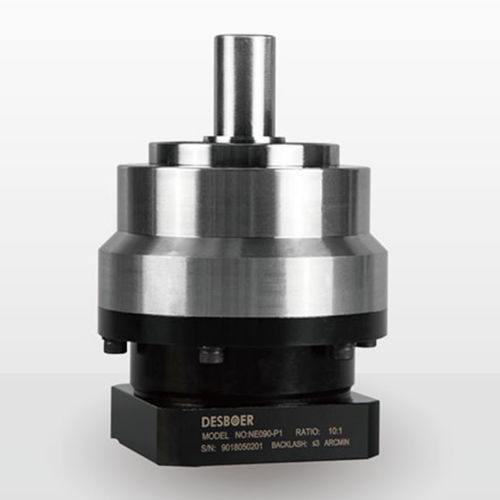

Planetengetriebe NE series

schrägverzahntkonzentrisch10 - 20 Nm

Produktübersicht
Die DESBOER NE-Serie ist ein präzises Planetengetriebe für Servomotor-Anwendungen in der Industrieautomation. Es bietet hohe Positioniergenauigkeit, niedrige Geräuschentwicklung und einen großen Übersetzungsbereich zur Abdeckung unterschiedlicher Bewegungssteuerungsanforderungen. Die drehende Welle mit quadratischem Durchgangsflansch ermöglicht eine flexible und zuverlässige Montage.

Zusammenfassung
Modellgrößen: NE050 / NE070 / NE090 / NE120 / NE155 / NE205 / NE235
Übersetzungsbereich: 3–100
Totspiel-Optionen: P0 (≤1 arcmin), P1 (≤3 arcmin), P2 (≤5–7 arcmin)
Nenn-Ausgangsdrehmoment: 13–1900 Nm
Schutzart: IP65
Betriebstemperatur: -10 ~ 90 °C
Schmierung: synthetisches Schmiermittel

Hauptmerkmale

• Monoblock-Gehäuse: verbesserte Koaxialität, Zugsteifigkeit und Torsionsfestigkeit.
• Hochpräzise Lager: erhöhte radiale und axiale Tragfähigkeit für längere Lebensdauer.
• Hochpräzise Öldichtung: geringere Reibung, höhere Effizienz; IP65 Dauerbetrieb bis 90 °C.
• Schrägverzahnung: optimierte Kraftübertragung, geringere Geräuschentwicklung und bessere Verzahnungsgenauigkeit.
• Integriertes Planetenlayout: höheres Torsionsmoment und kompakte Leistungsdichte.

Bestellung / Modellinformation
Serie: DESBOER NE. Verfügbare Größen: NE050, NE070, NE090, NE120, NE155, NE205, NE235. Bitte Größe, Übersetzung und Totspiel-Klasse bei Bestellung angeben.

Getriebe technische Daten — Abmessungen (ausgewählt)
Mittlere Entfernung X (mm): NE050 10 / NE070 12,5 / NE090 18 / NE120 25,5 / NE155 39,5 / NE205 41 / NE235 53,5
Lastpunkt Z (mm): NE050 25,5 / NE070 30 / NE090 43 / NE120 55,5 / NE155 63,5 / NE205 76,5 / NE235 96

Getriebe Leistungsdaten — Schlüsseldaten
Nenn-Ausgangsdrehmoment (Beispiele, Nm): Übersetzung 3 → NE070 50, NE090 120, NE120 190, NE155 320, NE205 550, NE235 1080. Übersetzung 10 → Größen bis zu 1900 Nm.
Max. Beschleunigungsdrehmoment (T2BMax): 1,8× Nennmoment.
Notstopp-Drehmoment (T2NOT): 3× Nennmoment.
Nenn-Eingangsdrehzahl (n1N): bis zu 5000 U/min bei kleineren Größen; abhängig vom Modell und Übersetzung niedrigere Maxima bei größeren Größen.
Max. Eingangsdrehzahl (n1S): bis zu 10000 U/min bei kleineren Größen; modellabhängig bei größeren.
Totspielklassen: P0 (≤1 arcmin), P1 (≤3 arcmin), P2 (≤5–7 arcmin).
Wirkungsgrad (η): ≥97% (Übersetzungen 3–10); ≥94% (Übersetzungen 15–100).
Max. Radialkraft F2rB (N) Beispiele: NE050 980, NE070 1730, NE090 3250, NE120 7000, NE155 9600, NE205 14500, NE235 27800.
Max. Axialkraft F2aB (N) Beispiele: NE050 490, NE070 865, NE090 1625, NE120 3500, NE155 4800, NE205 7250, NE235 13900.
Kippmoment (Nm) Beispiele: NE050 25, NE070 65, NE090 152, NE120 345, NE155 680, NE205 970, NE235 1840.
Lebenserwartung: 20000 h (Dauerbetrieb typisch 10000 h).
Geräuschpegel (N1=3000 U/min, unbelastet) Beispiele: ≤56 / ≤58 / ≤60 / ≤63 / ≤65 / ≤67 / ≤70 dB(A) je nach Größe.
Gewicht Beispiele (kg): NE050 0,6; NE070 1,4; NE090 3,3; NE120 6,9; NE155 13,0; NE205 31,0; NE235 48,0.
Betriebstemperatur: -10 ~ 90 °C. Schmierung: synthetisch. Schutzart: IP65. Montageposition: beliebige Ausrichtung.

Hinweise
Die Kraft- und Momentenwerte beziehen sich auf die auf die Mitte der Abgangswelle bei 100 U/min wirkende Last, sofern nicht anders angegeben.

Technische Merkmale

• Marke: DESBOER
• Handelsbezeichnung: NE series
• Modellgrößen: NE050, NE070, NE090, NE120, NE155, NE205, NE235
• Übersetzungsbereich: 3–100
• Totspieloptionen: P0 (≤1 arcmin), P1 (≤3 arcmin), P2 (≤5–7 arcmin)
• Nenn-Drehmoment: 13–1900 Nm
• Wirkungsgrad: ≥97% (3–10), ≥94% (15–100)
• Schutz: IP65
• Betriebstemperatur: -10 ~ 90 °C
• Schmierung: synthetisches Schmiermittel
• Gewichtsbereich (Beispiele): 0,6–48,0 kg
• Lebenserwartung: 20000 h (Dauerbetrieb 10000 h)
