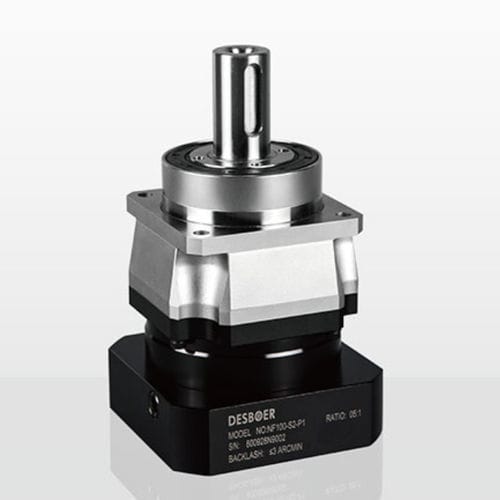

Planeten-Servogetriebe NF series

schrägverzahntkoaxialmit Vollwelle

Product Overview
DESBOER NF-Serie: Präzisions-Planetengetriebe für Servomotor-Anwendungen. Verfügbare Größen für Robotik und CNC-Anlagen, Übersetzungen 4 bis 200, Spiel ≤1 bis ≤7 arcmin (ultrapräzise 1–3 arcmin verfügbar), Nennausgangsdrehmoment ca. 25–3200 Nm. Konstruktion mit Kegelrollenlagern und quadratischer Durchgangsflansch für kompakte Montage und hohe radial/axiale Belastbarkeit. Schutzart IP65 und synthetische Schmierung für dauerhaften Industrieeinsatz.

Ordering Instructions
Wählen Sie das NF-Modell nach Größe, Übersetzung und Anzahl der Stufen. Siehe Auswahltabellen Modell/Übersetzung/Stufe und Leistungsdaten für Nennmoment, Kräfte und Montageabmessungen. Geben Sie Drehzahl und Lastbedingungen für korrekte Auslegung an.

Key Features

• Monoblock-Gehäuse für erhöhte geometrische Präzision und Torsionssteifigkeit.
• Präzisions-Kegelrollenlager für höhere radiale und axiale Tragfähigkeit.
• Präzisions-Ölabdichtung zur Reibungsreduzierung; Schutzart IP65 gegen Staub und Spritzwasser; Dauerbetrieb bis 90℃.
• Schrägverzahnungen für ruhige Leistungsübertragung, niedrige Geräuschentwicklung und konstante Genauigkeit.
• Integrierte Planetenstufen zur Erhöhung des Torsionsmoments und Optimierung der Übertragung.
• Kompakte Bauform für Robotik, CNC-Maschinen und Automatisierungssysteme.

Series / Basic Dimensions (selected)
Series | NF060 | NF075 | NF100 | NF140 | NF180 | NF220 | NF250
Center Distance X (mm) | 14 | 18.25 | 29 | 41 | 41 | 52.5 | 65
Load Point Z (mm) | 42.5 | 61.2 | 69.3 | 97.7 | 129.2 | 134.1 | 164.0

Gearbox Performance Data (selected)
Leistungsparameter umfassen Nennausgangsdrehmoment (Nm) je Stufe und Übersetzung, maximale radiale und axiale Kräfte (N), Kippmoment (Nm), Lebensdauer (hr), Wirkungsgrad (%), Gewicht (kg), Betriebstemperatur und Schmierung. Beispielwerte: Nenndrehmomente 40, 55, 130, 220, 330, 890, 1350, 2380 Nm; maximale Radialkräfte bis ~38.000 N; maximale Axialkräfte bis ~40.000 N; Wirkungsgrad ≥97% in vielen Stufen/Übersetzungsbereichen und ≥94% in weiteren Bereichen.

Notes
Referenzkräfte und -momente beziehen sich auf eine Abtriebsdrehzahl von 100 rpm und werden in der Mitte der Abtriebswelle gemessen. Detaillierte Tabellen für stufen- und übersetzungsspezifische Werte beachten.

Technical Specifications

• Handelsmodell/Serie: NF series (DESBOER).
• Verfügbare Modellgrößen (Beispiele): 47, 64, 90, 110, 140, 200, 255, 285.
• Reduktionsverhältnisbereich: 4 bis 200.
• Spieloptionen: ≤1 arcmin bis ≤7 arcmin (ultrapräzise 1–3 arcmin verfügbar).
• Nennausgangsdrehmomentbereich: ca. 25–3200 Nm je nach Größe und Übersetzung.
• Teilkreisdurchmesser X (mm): NF060=14, NF075=18.25, NF100=29, NF140=41, NF180=41, NF220=52.5, NF250=65.
• Lastpunkt Z (mm): NF060=42.5, NF075=61.2, NF100=69.3, NF140=97.7, NF180=129.2, NF220=134.1, NF250=164.0.
• Max. radiale Kräfte (N): Beispiele bis ~38.000 N je nach Modell und Stufe.
• Max. axiale Kräfte (N): Beispiele bis ~40.000 N je nach Modell und Stufe.
• Kippmoment (Nm) und Massenträgheit (kg·cm²): spezifische Werte in den technischen Tabellen.
• Geräuschpegel (N1=3000 rpm, unbelastet): Bereiche je Größe (z. B. ≤56 dB(A) bis ≤72 dB(A)).
• Gewicht (kg): Beispiele NF060≈1.1, NF075≈1.3, NF100≈3.7, NF140≈3.7, NF180≈6.9, NF220≈13.7, NF250≈28.0 (größere Größen bis ~110.6 kg).
• Betriebsdauer: 20.000 hr (Referenz Dauerbetrieb 10.000 hr).
• Wirkungsgrad: ≥97% (viele Konfigurationen), ≥94% (andere Bereiche).
• Betriebstemperatur: -10 bis 90 ℃. Schmierung: synthetisches Schmiermittel (Werksfüllung/empfohlen).
• Schutzart: IP65. Montage: beliebige Lage; quadratische Durchgangsflansch für einfache Installation.
