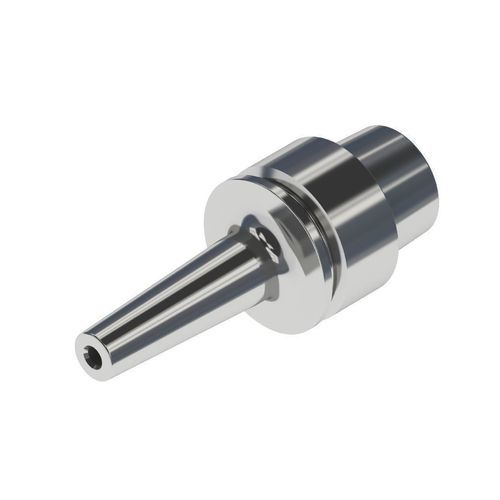

HSK-Werkzeughalter

Schrumpffür Bearbeitungdrehungsfrei

Produktübersicht

• Hohe dynamische Unwuchtkontrolle: ausgewuchtet auf G2.5 bei 25.000 rpm; ausgewuchtet auf G1.0 bei 60.000 rpm
• Hohe Präzision: extra-lang ausgeführt; Werkzeughalter-Axialspiel ≤0,001 mm; Laufgenauigkeit ≤0,003 mm bei 4×D
• Hohe Klemmkraft: Klemmkraft bis zu 2× DIN-Norm
• Korrosions-, verschleiß- und rostbeständig: spezielle Oberflächenbehandlung
• Hohe Genauigkeit ohne Verzug durch Wärmebehandlung: Passfederkehle nach Wärmebehandlung gefräst
• Haltbarkeit: bis zu 3000 Klemmzyklen mit der Conprofe Shrink-Fit Machine

Funktionsprinzip
Das Spannprinzip beruht auf thermischer Ausdehnung und Kontraktion. Erwärmen Sie den Werkzeughalter mit der Shrink-Fit-Einheit, setzen Sie das Werkzeug ein, wenn die Bohrung sich erweitert, und lassen Sie den Halter abkühlen, woraufhin er sich zusammenzieht und das Werkzeug fest klemmt.
Das System klemmt das Schneidwerkzeug direkt ohne mechanische Verbindungselemente wie Spannzangen oder Muttern und ist daher ideal für Hochgeschwindigkeitsbearbeitung, die Präzision, dynamische Balance und Klemmsteifigkeit erfordert.

Anwendungsfälle
Geeignet zum Spannen verschiedener Schneidwerkzeuge in Luftfahrt, Halbleiter-, Medizin- und anderen industriellen Bearbeitungsanwendungen.

Technische Daten
Item (Unit: mm) | Standard Type | Slim Type
Spanndurchmesser d | 4-20 | 4-12
D | 15-44 | 10-18
D1 | 20-53 | 14-30
L | 60-160 | 65-120
Min. Spannlänge E | 15-48 | 15-42
Max. Spannlänge H | 40-95 | 45-95

Merkmale / Technische Spezifikationen

• Spanndurchmesser (d): Standard 4-20 mm; Slim 4-12 mm
• D: Standard 15-44 mm; Slim 10-18 mm
• D1: Standard 20-53 mm; Slim 14-30 mm
• L (Länge): Standard 60-160 mm; Slim 65-120 mm
• Min. Spannlänge (E): Standard 15-48 mm; Slim 15-42 mm
• Max. Spannlänge (H): Standard 40-95 mm; Slim 45-95 mm
• Dynamische Unwucht: G2.5 bei 25.000 rpm; G1.0 bei 60.000 rpm
• Laufgenauigkeit: Werkzeughalter-Axialspiel ≤0,001 mm; Genauigkeit ≤0,003 mm bei 4×D
• Klemmkraft: bis zu 2× DIN-Norm
• Material / Behandlung: spezieller legierter Stahl; spezielle Oberflächenbehandlung für Korrosions-, Verschleiß- und Rostbeständigkeit
• Haltbarkeit: bis zu 3000 Klemmzyklen mit der Conprofe Shrink-Fit Machine
