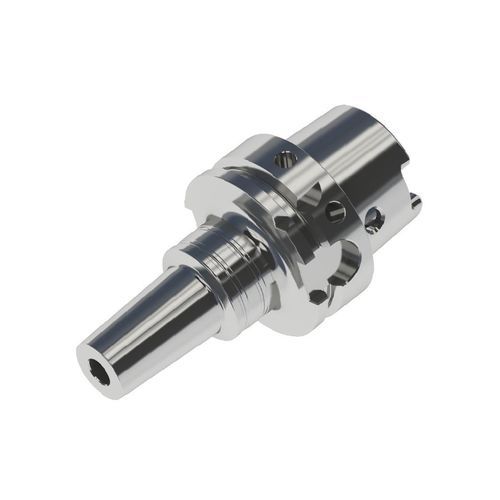

HSK-Werkzeughalter

Schrumpffür Bearbeitungdrehungsfrei

Produktübersicht

• Hohe dynamische Auswuchtung: ausgeglichen auf G2.5 bei 25.000 U/min; G1.0 bei 60.000 U/min
• Hohe Genauigkeit: extra-langes Design; Rundlauf der Werkzeugaufnahme ≤0,001 mm; Rundlaufgenauigkeit ≤0,003 mm bei 4×D
• Hohe Klemmkraft: bis zu 2× DIN-Norm
• Oberflächenbehandlung: korrosionsbeständig, verschleißfest und rostfrei
• Feinbearbeitung der Passfedernut nach Wärmebehandlung zur Vermeidung von Verzug
• Haltbare Klemmzyklen: bis zu 3.000 Klemmungen mit Speziallegierungsstahl und Conprofe Shrink-Fit Maschine

Funktionsprinzip
Das Klemmprinzip basiert auf thermischer Ausdehnung und Kontraktion: die Werkzeugaufnahme wird mit der Shrink-Fit-Einheit erwärmt, das Werkzeug wird eingeführt, während die Bohrung erweitert ist, und nach dem Abkühlen zieht sich die Aufnahme zusammen und klemmt das Werkzeug direkt ohne Spannzangen oder Muttern. Diese Lösung eignet sich für Hochgeschwindigkeitsbearbeitungen, die Präzision, dynamische Auswuchtung und Klemmsteifigkeit erfordern.

Anwendungsfälle
Geeignet zum Spannen verschiedener Schneidwerkzeuge in der Luft- und Raumfahrt, Halbleiter-, Medizin- und weiteren Industriezweigen.

Technische Parameter

• Spanndurchmesser d: 4–10 mm (Standard / Ultra Slim)
• D: 10–22 mm (Standard) / 7–13 mm (Ultra Slim)
• D1: 25–42 mm (Standard) / 25–36 mm (Ultra Slim)
• L: 85–180 mm
• M: 42–67 mm (Standard) / 42–97 mm (Ultra Slim)
• Mindestspanndicke E: 12–30 mm
• Wandstärke t: 3–6 mm (Standard) / 1,5 mm (Ultra Slim)

Merkmale / Technische Spezifikationen

• Serie: HSK Series
• Material: Edelstahl (Standard)
• Dynamische Auswuchtung: G2.5 bei 25.000 U/min; G1.0 bei 60.000 U/min
• Rundlauf: Rundlauf der Werkzeugaufnahme ≤0,001 mm; Rundlaufgenauigkeit ≤0,003 mm bei 4×D
• Klemmkraft: bis zu 2× DIN-Norm
• Oberflächenbehandlung: korrosionsbeständig, verschleißfest, rostfrei
• Wärmebehandlung: Feinbearbeitung der Passfedernut nach Wärmebehandlung zur Vermeidung von Verzerrungen
• Klemmzyklen: bis zu 3.000 mit Speziallegierungsstahl und Conprofe Shrink-Fit Maschine
