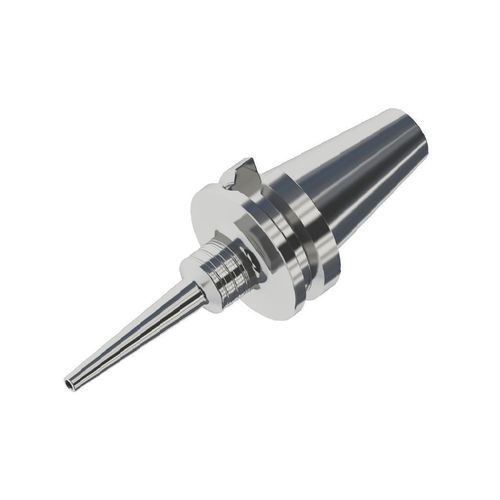

BT-Werkzeughalter

Schrumpffür Bearbeitungfür die Feinmechanik

Produktübersicht

• Dynamische Auswuchtung: G2.5 bei 25.000 U/min; G1.0 bei 60.000 U/min
• Hohe Präzision: extra langes Design; Rundlauf des Werkzeughalters ≤0,001 mm; ≤0,003 mm bei 4×D
• Erhöhte Klemmkraft: bis zu 2× DIN-Norm
• Korrosions-, verschleiß- und rostbeständig: spezielle Oberflächenbehandlung
• Minimale Verformung nach Wärmebehandlung: Passnute nach Wärmebehandlung fein bearbeitet
• Lebensdauer: bis zu 3.000 Klemmzyklen mit Speziallegierungsstahl und Conprofe Shrink-Fit Machine

Funktionsprinzip
Das Klemmprinzip beruht auf thermischer Ausdehnung und Kontraktion. Erwärmen Sie den Werkzeughalter mit der Shrink-Fit-Einheit, setzen Sie das Schneidwerkzeug ein, während das Innenloch erweitert ist, und lassen Sie es abkühlen, sodass der Halter kontrahiert und das Werkzeug direkt spannt.
Das System spannt das Werkzeug ohne mechanische Verbindungselemente wie Spannzangen oder Muttern, wodurch es sich für Hochgeschwindigkeitsbearbeitung mit hoher Rundlaufgenauigkeit, dynamischer Auswuchtung und Klemmsteifigkeit eignet.

Anwendungsfälle
Geeignet zum Spannen verschiedener Schneidwerkzeuge in der Luftfahrt, Halbleiterfertigung, Medizintechnik und anderen industriellen Hochpräzisionsanwendungen.

Technische Daten
Item (Einheit: mm) — Standardtyp — Ultra Schmaler Typ
Spanndurchmesser d — 4-10 — 4-10
D — 10-22 — 7-13
D1 — 25-36 — 25-36
L — 75-120 — 95-180
M — 22-67 — 42-97
Min. Spannlänge E — 12-30 — 12-30
Wandstärke t — 3-6 — 1.5

Merkmale / Technische Spezifikationen

• Spanndurchmesser (d): Standard 4-10 mm; Ultra schmal 4-10 mm
• D: Standard 10-22 mm; Ultra schmal 7-13 mm
• D1: 25-36 mm (beide Typen)
• L (Länge): Standard 75-120 mm; Ultra schmal 95-180 mm
• M: Standard 22-67 mm; Ultra schmal 42-97 mm
• Minimale Spannlänge (E): 12-30 mm (beide Typen)
• Wandstärke (t): Standard 3-6 mm; Ultra schmal 1,5 mm
• Auswuchtklasse: G2.5 bei 25.000 U/min; G1.0 bei 60.000 U/min
• Rundlaufgenauigkeit: ≤0,001 mm (Werkzeughalter); ≤0,003 mm bei 4×D
• Klemmkraft: bis zu 2× DIN-Norm
• Lebensdauer: bis zu 3.000 Klemmzyklen mit Speziallegierungsstahl und Conprofe Shrink-Fit Machine
• Oberfläche: spezielle Behandlung für Korrosions-, Verschleiß- und Rostschutz
