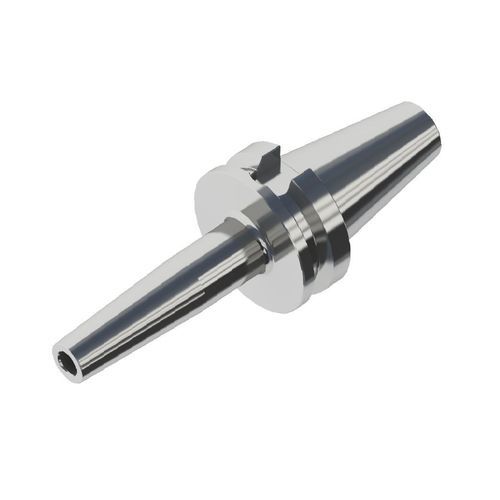

BT-Werkzeughalter

Schrumpffür Bearbeitungfür die Feinmechanik

Produktübersicht

• Hohe dynamische Auswuchtung: ausgewuchtet auf G2.5 bei 25.000 U/min; G1.0 bei 60.000 U/min
• Hohe Präzision: extra-langes Design; Werkzeughalter Rundlauf 0,001 mm; Rundlaufgenauigkeit ≤ 0,003 mm bei 4×D
• Hohe Spannkraft: ca. 2× DIN-Standard
• Oberflächenbehandlung: korrosionsbeständig, verschleißfest und rostfrei
• Lebensdauer: bis zu 3000 Spannzyklen mit der Conprofe Shrink-Fit Machine

Funktionsprinzip
Es wird nach dem Prinzip der thermischen Ausdehnung gespannt: Erwärmen des BT Series Halters mit einer Shrink-Fit-Einheit, Einführen des Werkzeugs bei erweiterter Bohrung und anschließendes Abkühlen zur Bildung einer festen Presspassung ohne Spannzangen oder Muttern. Geeignet für Hochgeschwindigkeitsbearbeitung mit hoher Genauigkeit, Auswuchtung und Spannsteifigkeit.

Anwendungsfälle
Entwickelt zum Spannen verschiedener Schneidwerkzeuge in Luftfahrt, Halbleiterindustrie, Medizintechnik und allgemeiner Präzisionsfertigung.

Technische Daten

• Spann-Ø d: Standard 4–20 mm; Slim 4–20 mm
• D: Standard 15–33 mm; Slim 10–27 mm
• D1: Standard 20–51 mm; Slim 14–33 mm
• L (Länge): Standard 80–160 mm; Slim 90 mm
• Min. Einstecktiefe E: Standard 15–42 mm; Slim 15–47 mm
• Max. Einstecktiefe H: Standard 60–210 mm; Slim 65–110 mm
• Dynamische Auswuchtung: G2.5 @25.000 U/min; G1.0 @60.000 U/min
• Rundlauf: Werkzeughalter Rundlauf 0,001 mm; Rundlaufgenauigkeit ≤ 0,003 mm bei 4×D
• Spannkraft: ca. 2× DIN-Standard

Spezifikationen

• Material: legierter Stahl, präzisionsgefräst
• Oberfläche: spezielle korrosions-/verschleißfeste Behandlung
• Geschätzte Spannzyklen: bis zu 3000 mit der Conprofe Shrink-Fit Machine
