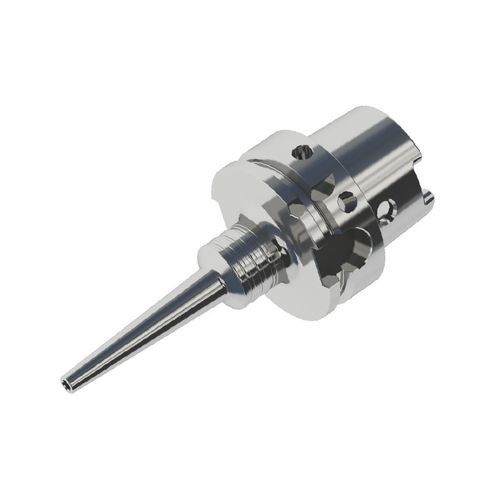

HSK-Werkzeughalter

SchrumpfFräsfür Bearbeitung

Übersicht

• Hohe dynamische Balance: ausgeglichen auf G2.5 bei 25.000 U/min und auf G1.0 bei 60.000 U/min
• Hohe Präzision: extra-langes Design; Werkzeughalter- Rundlauf ≤ 0,001 mm; Rundlaufgenauigkeit ≤ 0,003 mm bei 4×D
• Hohe Klemmkraft: bis zu 2× DIN-Standard
• Korrosions-, verschleiß- und rostbeständig: spezielle Oberflächenbehandlung
• Keine Verzerrung nach Wärmebehandlung: Passnut präzisionsgefräst nach Wärmebehandlung
• Langlebige Klemmzyklen: bis zu 3000 Zyklen mit legiertem Spezialstahl in Kombination mit Conprofe Shrink-Fit Machine

Funktionsprinzip
Das Klemmen erfolgt durch thermische Ausdehnung und Kontraktion. Der Werkzeughalter wird mit einer Shrink-Fit-Maschine erwärmt und das Werkzeug eingesetzt, während die Innenbohrung sich ausdehnt. Nach dem Abkühlen kontrahiert der Halter und klemmt das Werkzeug direkt, ohne mechanische Verbindungselemente wie Spannzangen oder Muttern. Dieses Prinzip eignet sich für Hochgeschwindigkeitsbearbeitung mit hoher Genauigkeit, dynamischer Balance und Klemmsteifigkeit.

Anwendungsfälle
Geeignet zum Spannen verschiedener Schneidwerkzeuge in der Luftfahrt, Halbleitertechnik, Medizintechnik und anderen industriellen Bearbeitungsanwendungen.

Technische Daten

• Einheit: mm
• Spanndurchmesser d: Standard 4–10 | Ultra Slim 4–10
• D: Standard 10–22 | Ultra Slim 7–13
• D1: Standard 25–42 | Ultra Slim 25–36
• L (Länge): 85–180 (beide Typen)
• M: Standard 42–67 | Ultra Slim 42–97
• Min. Spannlänge E: 12–30 (beide Typen)
• Wandstärke t: Standard 3–6 | Ultra Slim 1,5

Eigenschaften / technische Spezifikationen

• Serie: HSK Series
• Materialoptionen: Edelstahl (Ultra Slim-Ausführung)
• Balance: G2.5 bei 25.000 U/min; G1.0 bei 60.000 U/min
• Rundlauf: Werkzeughalter-Rundlauf ≤ 0,001 mm; Genauigkeit ≤ 0,003 mm bei 4×D
• Klemmkraft: bis zu 2× DIN-Standard
• Oberfläche: spezielle Behandlung für Korrosions-, Verschleiß- und Rostbeständigkeit
• Wärmebehandlung: Passnut nach Wärmebehandlung präzisionsgefräst, um Verzug zu vermeiden
• Klemmzyklen: bis zu 3000-mal mit legiertem Spezialstahl bei Verwendung mit Conprofe Shrink-Fit Machine
• Spanndurchmesserbereich: 4–10 mm
• Wandstärke (Ultra Slim): 1,5 mm
• Längenbereich L: 85–180 mm
