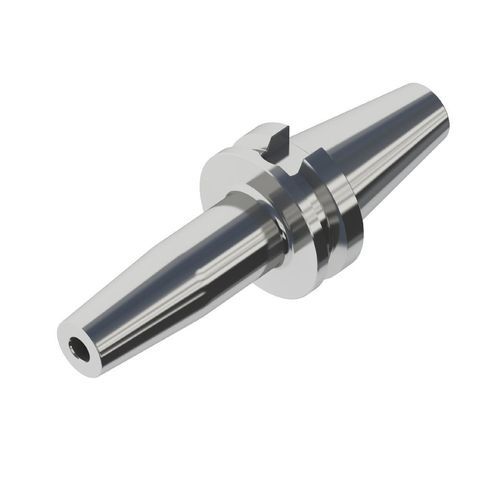

BT-Werkzeughalter

Schrumpffür Bearbeitungfür die Feinmechanik

Produktübersicht

• Hohe dynamische Auswuchtung: ausbalanciert auf G2.5 bei 25.000 U/min; ausbalanciert auf G1.0 bei 60.000 U/min
• Hohe Präzision: extra-langes Design; Rundlauf des Werkzeughalters ≤0,001 mm; Rundlaufgenauigkeit innerhalb 0,003 mm bei 4×D
• Hohe Spannkraft: ungefähr 2× DIN-Norm
• Korrosions-, verschleiß- und rostbeständig: spezielle Oberflächenbehandlung
• Bemaßungsgenauigkeit ohne Verzerrung durch Wärmebehandlung: Feinschlichtung der Passfedernut nach Wärmebehandlung
• Langlebigkeit: bis zu 3.000 Spannzyklen bei Einsatz mit der Conprofe Shrink-Fit Machine

Funktionsprinzip
Das Spannen erfolgt durch Wärmeausdehnung und -kontraktion. Der Werkzeughalter wird mit der Shrink-Fit-Einheit erwärmt, das Werkzeug während der Ausdehnung des Innenlochs eingesetzt und beim Abkühlen gespannt. Mechanische Verbindungselemente (Spannzangen, Muttern) sind nicht erforderlich. Das System eignet sich somit für hochdynamische Hochgeschwindigkeitsbearbeitungen, die hohe Rundlaufgenauigkeit und Spannsteifigkeit erfordern.

Anwendungsfälle
Geeignet zum Spannen verschiedener Schneidwerkzeuge in der Luftfahrt, Halbleiterfertigung, Medizintechnik und anderen industriellen Bearbeitungsbereichen.

Technische Daten
Item (Einheit: mm) | Standard-Typ | Slim-Typ
Spanndurchmesser d | 4-20 | 4-20
D | 15-33 | 10-27
D1 | 20-51 | 14-33
L | 80-160 | 90
Mindest-Einstecktiefe E | 15-42 | 15-47
Maximale Einstecktiefe H | 60-210 | 65-110

Merkmale / Technische Spezifikationen

• Dynamische Auswuchtung: G2.5 bei 25.000 U/min; G1.0 bei 60.000 U/min
• Rundlauf: ≤0,001 mm (Werkzeughalter); Rundlaufgenauigkeit innerhalb 0,003 mm bei 4×D
• Spannkraft: ungefähr 2× DIN-Norm
• Material / Oberfläche: Legierungsstahl mit spezieller Oberflächenbehandlung für Korrosions-/Verschleiß-/Rostschutz
• Design: extra-langes Design zur Unterstützung hoher Präzision
• Wärmebehandlung & Bearbeitung: Feinschlichtung der Passfedernut nach Wärmebehandlung zur Vermeidung von Verzerrungen
• Langlebigkeit: bis zu 3.000 Spannzyklen bei Einsatz mit der Conprofe Shrink-Fit Machine
• Typische Abmessungen (Standard-Typ): Spanndurchmesser 4–20 mm; D 15–33 mm; D1 20–51 mm; L 80–160 mm; Einstecktiefe min. E 15–42 mm; Einstecktiefe max. H 60–210 mm
• Typische Abmessungen (Slim-Typ): Spanndurchmesser 4–20 mm; D 10–27 mm; D1 14–33 mm; L 90 mm; Einstecktiefe min. E 15–47 mm; Einstecktiefe max. H 65–110 mm
