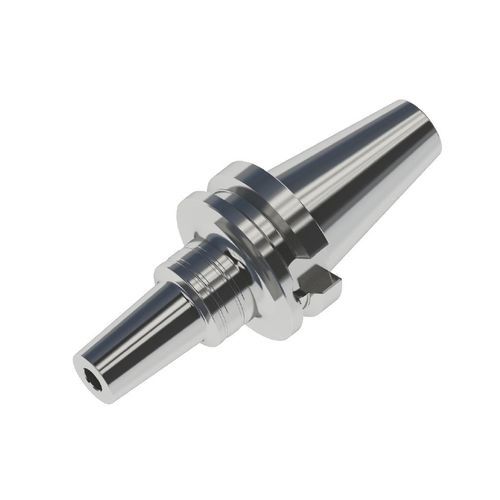

BT-Werkzeughalter

SchrumpfFräsBohr

Hauptmerkmale

• Hohe Dynamik-Balance: ausgewuchtet auf G2.5 bei 25.000 rpm; ausgewuchtet auf G1.0 bei 60.000 rpm
• Hohe Präzision: extra-langes Design; Laufgenauigkeit des Werkzeughalters ≤0,001 mm; Rundlauffehler ≤0,003 mm bei 4×D
• Hohe Spannkraft: Spannkraft ca. 2× DIN-Norm
• Korrosions-, verschleiß- und rostbeständig: spezielle Oberflächenbehandlung
• Keine Verformung durch Wärmebehandlung: Keilnut nach Wärmebehandlung gefräst
• Lange Lebensdauer: bis zu 3000 Spannzyklen mit Conprofe Shrink-Fit Machine

Funktionsprinzip
Spannt das Werkzeug über Wärmeausdehnung und -kontraktion. Der Werkzeughalter wird mit einer Shrink-Fit-Einheit erhitzt, das Werkzeug wird bei aufgeweitetem Innenloch eingesetzt. Nach dem Abkühlen kontrahiert der Halter und klemmt das Werkzeug direkt, ohne Spannhülsen oder Muttern. Diese Ausführung bietet hohe Rundlaufgenauigkeit, Dynamikbalance und Spannsteifigkeit für das Hochgeschwindigkeitsfräsen/Drehen.

Anwendungsfälle
Geeignet zum Spannen unterschiedlicher Schneidwerkzeuge in Luft- und Raumfahrt, Halbleiterfertigung, Medizintechnik und anderen industriellen Anwendungen.

Technische Parameter
Position (Einheit: mm) | Standardtyp | Ultra-Slim-Typ
Spanndurchmesser d | 4-10 | 4-10
D (Außendurchmesser) | 10-22 | 7-13
D1 | 25-36 | 25-36
L (Länge) | 75-120 | 95-180
M | 22-67 | 42-97
Min. Spannlänge E | 12-30 | 12-30
Wandstärke t | 3-6 | 1.5

Spezifikationen / technische Daten

• Serie: BT series
• Material: Edelstahl (Standard)
• Spanndurchmesser d: 4–10 mm (beide Typen)
• D (Außendurchmesser): Standard 10–22 mm; Ultra Slim 7–13 mm
• D1: 25–36 mm (beide Typen)
• L (Länge): Standard 75–120 mm; Ultra Slim 95–180 mm
• M: Standard 22–67 mm; Ultra Slim 42–97 mm
• Min. Spannlänge E: 12–30 mm (beide Typen)
• Wandstärke t: Standard 3–6 mm; Ultra Slim 1.5 mm
• Dynamische Balance: G2.5 @ 25.000 rpm; G1.0 @ 60.000 rpm
• Rundlauf: Werkzeughalter ≤0,001 mm; Rundlauffehler ≤0,003 mm bei 4×D
• Spannkraft: ca. 2× DIN-Norm
• Lebensdauer: bis zu 3000 Spannzyklen mit Conprofe Shrink-Fit Machine
• Oberfläche: Spezialbehandlung für Korrosions-, Verschleiß- und Rostschutz
