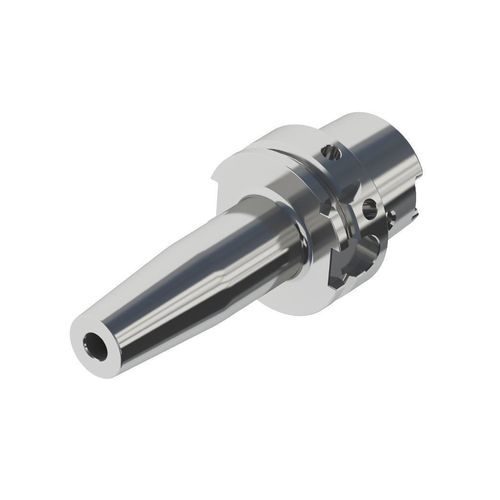

HSK-Werkzeughalter

SchrumpfStandardschmal

Produktübersicht

• Hohe dynamische Wucht: ausgewuchtet auf G2.5 bei 25.000 U/min; ausgewuchtet auf G1.0 bei 60.000 U/min
• Hohe Präzision: extra-langes Design; Rundlauf des Werkzeughalters ≤0,001 mm; Rundlaufgenauigkeit ≤0,003 mm bei 4×D
• Hohe Klemmkraft: Klemmkraft ca. 2× DIN-Norm
• Korrosionsbeständig, verschleißfest und rostfrei: spezielle Oberflächenbehandlung
• Hohe Genauigkeit ohne Verzerrung durch Wärmebehandlung: Passfederkehle fein gefräst nach Wärmebehandlung
• Langlebige Klemmzyklen: bis zu 3000 Klemmungen mit der Conprofe Shrink-Fit Machine

Funktionsprinzip
Das Klemmprinzip beruht auf thermischer Ausdehnung und Kontraktion. Der Werkzeughalter wird mit einer Shrink-Fit-Einheit erwärmt und das Werkzeug wird eingesetzt, während das Innenbohrungsmaß sich ausdehnt. Nach dem Abkühlen zieht sich der Halter zusammen und klemmt das Werkzeug direkt ohne mechanische Verbindungsstücke wie Spannzangen oder Muttern. Dieses Prinzip eignet sich ideal für Hochgeschwindigkeitsbearbeitung mit hoher Genauigkeit, dynamischer Wucht und Klemmsteifigkeit.

Anwendungsfälle
Geeignet zum Halten verschiedener Schneidwerkzeuge in der Luftfahrt, Halbleiterfertigung, Medizintechnik und anderen industriellen Anwendungen, die hohe Präzision und Auswuchtung erfordern.

Technische Parameter

• Standardtyp: Klemdurchmesser d: 4–20 mm; D: 15–44 mm; D1: 20–53 mm; L: 60–160 mm; Min. Klemlänge E: 15–48 mm; Max. Klemlänge H: 40–95 mm (Einheit: mm)
• Slim-Typ: Klemdurchmesser d: 4–12 mm; D: 10–18 mm; D1: 14–30 mm; L: 65–120 mm; Min. Klemlänge E: 15–42 mm; Max. Klemlänge H: 45–95 mm (Einheit: mm)

Merkmale / Technische Spezifikationen

• Dynamische Wuchtklasse: G2.5 @ 25.000 U/min; G1.0 @ 60.000 U/min
• Rundlauf: ≤0,001 mm (Werkzeughalter); ≤0,003 mm bei 4×D
• Klemmkraft: ≈2× DIN-Norm
• Material: Legierungsstahl (modellabhängig)
• Oberflächenbehandlung: spezielle Behandlung korrosionsbeständig, verschleißfest und rostfrei
• Passfederkehle: fein gefräst nach Wärmebehandlung zur Vermeidung von Verzug
• Klemmzyklen: bis zu 3000-mal mit der Conprofe Shrink-Fit Machine
• Designvarianten: Standardtyp und Slim-Typ mit den oben aufgeführten Abmessungen
