Induktiver Näherungssensor CL30-RN15DN1
zylinderförmigM30NPN

Induktiver Näherungssensor - CL30-RN15DN1 - CHANKO SENSOR - zylinderförmig / M30 / NPN

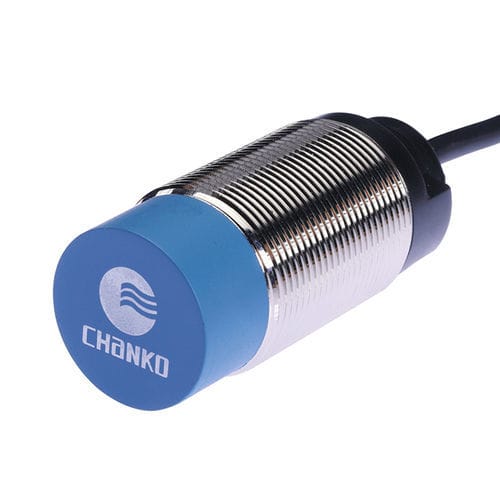

Induktiver Näherungssensor - CL30-RN15DN1 - CHANKO SENSOR - zylinderförmig / M30 / NPN
Induktiver Näherungssensor - CL30-RN15DN1 - CHANKO SENSOR - zylinderförmig / M30 / NPN - Bild - 2
Induktiver Näherungssensor - CL30-RN15DN1 - CHANKO SENSOR - zylinderförmig / M30 / NPN - Bild - 3
Induktiver Näherungssensor - CL30-RN15DN1 - CHANKO SENSOR - zylinderförmig / M30 / NPN - Bild - 4
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Technologie
induktiv
Form
zylinderförmig
Durchmesser
M30
Ausgangssignal
NPN
Stromverbindung
Blankdraht
Versorgungsspannung
24 VDC, 12 VDC
Installierung
nichtbündig
Material
Messing
Schutzart
wasserdicht
Anwendung
für Lebensmittelanwendung, für die Pharmaindustrie, für die Lebensmittel- und Getränkeindustrie, für automatische Tür, für Förderanlagen, Schweiß, für die Halbleiterindustrie, für die Zustandsüberwachung
Weitere Eigenschaften
mit LED-Lichtquelle, 3-Kabel
Messbereich

Max: 15 mm
(0,59 in)

Min: 0 mm
(0 in)

Prozesstemperatur

Max: 70 °C
(158 °F)

Min: -25 °C
(-13 °F)

Beschreibung

Produktübersicht
  • Serie: CL30 induktive Näherungssensoren
  • Modell: CL30-RN15DN1
  • Typ: Standard
  • Schaltabstand: 15 mm
  • Gehäuseform: Zylindrisch
  • Messprinzip: Induktiv
  • Gehäusegröße: M30
  • Ausgang: NPN, normalerweise offen (NO)


Technische Daten
  • Kabellänge: 2 m
  • Erfassungsrichtung: Vorne
  • Schaltfrequenz: 500 Hz
  • Ansprechzeit: 1 ms
  • Zielobjekt: Metall
  • Lieferumfang: Konformitätszertifikat
  • Hysterese: < 10% des Schaltabstands
  • Standardprüfkörper: Eisen 45×45×1 mm
  • Temperaturdrift: ±10% im Bereich -25 bis +70 °C (bezogen auf +23 °C)


Leistungsparameter
  • Betriebsfrequenz: 500 Hz
  • Ansprechzeit: 1 ms
  • Hysterese: <10% des Schaltabstands
  • Standardziel: Eisen 45×45×1 mm
  • Temperaturdrift: ±10% bei -25 bis +70 °C (bezogen auf +23 °C)


Materialien und Aufbau
  • Gehäuse: Messing, vernickelt
  • Messfläche: wärmebeständiges ABS
  • Kabel: PVC


Mechanische / elektrische Parameter
  • Ausgangsart: NPN, normalerweise offen (NO)
  • Versorgungsspannung: DC 12–24 V
  • Versorgung: 3-Leiter DC
  • Schutzart: IP67
  • Anschluss: Vergossenes Kabel
  • Signalart: Schaltsignal
  • Schaltmodus: Normally open
  • Montage: Nicht bündig (nicht eingelassen)
  • Stromaufnahme: < 35 mA
  • Anzeige: Rote Ausgangs-LED
  • Schutzschaltungen: Kurzschluss- und Überspannungsschutz
  • Spannungseinfluss: Abstandsschwankung < ±1% bei ±15% Versorgungsschwankung
  • Laststrom: < 200 mA
  • Isolationswiderstand: > 50 MΩ (DC 500 V)
  • Stoßfestigkeit: 500 m/s in X/Y/Z, 3 Mal
  • Dielektrische Stärke: AC 1000 V 50/60 Hz 1 min (aktive Teile gegen Gehäuse)
  • Vibrationsfestigkeit: 10–55 Hz, doppelte Amplitude 1,5 mm, X/Y/Z 2 h
  • Gewicht: ca. 156 g


Umgebungsbedingungen
  • Betriebstemperatur: -25 bis +70 °C


Zubehör & Dokumentation
  • Beilage: Konformitätszertifikat
  • Dokumentation: Produktmanual verfügbar


Merkmale / Anwendungen
  • Für die Erkennung von Metallzielen ausgelegt; Standardprüfkörper: Eisen 45×45×1 mm


Technische Zusammenfassung
  • Serie: CL30
  • Modell: CL30-RN15DN1
  • Schaltabstand: 15 mm
  • Gehäusegröße: M30
  • Ausgang: NPN, NO
  • Versorgung: DC 12–24 V
  • Kabellänge: 2 m
  • Ansprechzeit: 1 ms
  • Schutzart: IP67
  • Materialien: Gehäuse Messing vernickelt; Messfläche ABS wärmebeständig; Kabel PVC
